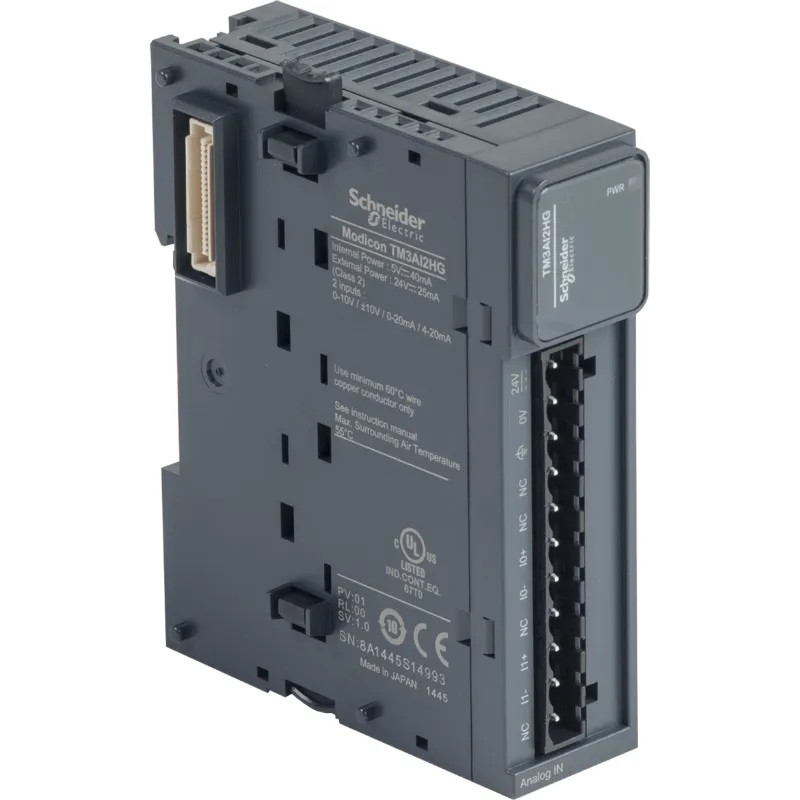

Modicon TM3, module 2 entrées ana haute résolution, -10-0-10V, 0/4-20mA, ressort

TM3 2E ANA HR U.I RESSORT - TM3AI2HG Schneider Electric
search
  • TM3 2E ANA HR U.I RESSORT - TM3AI2HG Schneider Electric
TM3AI2HG
TM3AI2HG
165,34 € HT
211,97 €
-22% 0.780
En cours de réappro
Délai fournisseur estimé : 9 semaines

Modicon TM3 - module 2 entrées ana haute résolution, -10-0-10V, 0/4-20mA, ressort - H90mmxL23,6mmxP70mm - IP20 - compatible : Modicon M221, Modicon M241, Modicon M251, Modicon M262 - 2 entrées analogiques

  Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

  Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

  Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

L'essentiel :

  • Modules d’expansion d’E/S dédiés aux contrôleurs Modicon M221, M241, M251 et M262
  • Modularité et facilité d'installation
  • Grand choix de types d’E/S pour améliorer les capacités des contrôleurs M221, M241, M251 et M262 Modicons
  • Mécanisme d'assemblage d'interverrouillage simple
  • Programmation machine intuitive avec EcoStruxure machine Expert

Pour tout savoir :

Ce produit fait partie de la gamme Modicon TM3, une offre de modules d’expansion d’E/S pour les Modicon M221, M241, M251 et M262. Le module d'entrée analogique fournit 2 entrées avec une résolution de 15 bits signe + et 16 bits. Il s'agit d'un module d'entrée avec une tension d'alimentation nominale de 24 Vcc, une consommation de courant de 30 mA (5 Vcc, sans charge), 40 mA (5 Vcc, pleine charge), 25 mA à 24 Vcc (alimentation externe). Ce produit est capable de contrôler des variateurs de vitesse ou tout appareil équipé d'une entrée de courant ou de tension. Il existe une isolation entre l'entrée et l'alimentation à 1 500 V CA, l'entrée et la logique interne à 500 V CA. Il est fourni avec un bornier à ressort débrochable pour connexion électrique avec un réglage de pas de 5,08 mm pour les entrées et l'alimentation. Il s'agit d'un produit classé IP20. Ses dimensions sont 23,6 mm (largeur) x 70 mm (profondeur) x 90 mm (hauteur). Il pèse 0.1 kg. Ce produit est marqué CE. Il est conforme aux normes EN/IEC 61131-2 et EN/IEC 61010-2-201. Ce module est compatible avec les contrôleurs logiques Modicon M241, Modicon M251 et Modicon M221. Il prend en charge le type Top hat TH35-15, TH35-7.5 conforme à la norme IEC 60715 et le montage sur plaque ou panneau avec kit de fixation. Les modules d'extension Modicon TM3 sont conçus avec un mécanisme d'assemblage à interverrouillage intelligent supportant un bus interne, les données et l'alimentation de l'automate. Améliorez les performances de votre contrôleur avec le système Modicon TM3 IO spécialement conçu pour les contrôleurs logiques Modicon M221, M241 et M251.

Les documents disponibles :

Fiche technique

GAMME Modicon TM
FONCTION module d'entrée analogique
Finition du raccordement électrique Raccordement par borne à ressort
Nombre d'entrées numériques 0
Entrée, courant Oui
Entrée, tension Oui
Entrée, résistance Non
Entrée, thermomètre à résistance Non
Entrée, thermo-élément Non
Signal d'entrée configurable Non
Sortie, courant Non
Sortie, tension Non
Signal de sortie configurable Non
Classe de protection (IP) IP20
Protocole pris en charge pour LON Non
Protocole pris en charge pour TCP/IP Non
Protocole pris en charge pour ASI Non
Protocole pris en charge pour PROFIBUS Non
Type de tension d'alimentation CC
Protocole pris en charge pour CAN Non
Protocole pris en charge pour INTERBUS Non
Protocole pris en charge pour KNX Non
Protocole pris en charge pour Modbus Non
Protocole pris en charge pour Data-Highway Non
Protocole pris en charge pour DeviceNet Non
Protocole pris en charge pour SUCONET Non
Protocole pris en charge pour autres systèmes de bus Non
Tension d'alimentation CC 24,0 24 V
Protocole pris en charge pour SERCOS Non
Protocole pris en charge pour INTERBUS-Safety Non
Classe de protection (NEMA) 2
Protocole pris en charge pour AS-Interface Safety at Work Non
Protocole pris en charge pour DeviceNet Safety Non
Protocole pris en charge pour EtherNet/IP Non
Protocole pris en charge pour Foundation Fieldbus Non
Protocole pris en charge pour PROFINET CBA Non
Protocole pris en charge pour PROFINET IO Non
Protocole pris en charge pour PROFIsafe Non
Protocole pris en charge pour SafetyBUS p Non
Supporte le protocole pour EtherCAT Non
Nombre d'entrées analogiques 2
Puissance absorbée 1,1 W
Adapté aux fonctions de sécurité Non
Montage possible sur barres profilées Oui
Nombre d'interfaces matérielles Industrial Ethernet 0
Nombre d'interfaces matérielles en série RS-232 0
Nombre d'interfaces matérielles en série RS-422 0
Nombre d'interfaces matérielles en série RS-485 0
Nombre d'interfaces matérielles en série TTY 0
Nombre d'interfaces matérielles USB 0
Nombre d'interfaces matérielles parallèles 0
Niveau de performance selon EN ISO 13849-1 Sans
Nombre d'autres interfaces matérielles 0
SIL conformément à IEC 61508 Sans
Catégorie de protection contre les explosions pour le gaz Sans
Catégorie de protection contre les explosions pour la poussière Sans
Raccordement au bus de champ possible sur coupleur de bus séparé Non
Composants système Non
Résolution des entrées analogiques 16 Bit
Matériel associé (Ex ia) Non
Résolution des sorties analogiques 12 Bit
Matériel associé (Ex ib) Non
Nombre d'interfaces matérielles PROFINET 0
Nombre d'interfaces matérielles Wireless 0
Encastrement frontal possible Non
Montage sur rack possible Non
Montage mural/direct possible Non
Standard radio Bluetooth Non
Standard radio WLAN 802.11 Non
Maître IO-Link Non
Standard radio GPRS Non
Standard radio GSM Non
Standard radio UMTS Non
Certifié pour zone à risque selon UL classe I Non
Certifié pour zone à risque selon UL classe II Non
Certifié pour zone à risque selon UL classe III Non
Certifié pour zone à risque selon UL division 1 Non
Certifié pour zone à risque selon UL division 2 Non
Certifié pour zone à risque selon UL groupe A (acétylène) Non
Certifié pour zone à risque selon UL groupe B (hydrogène) Non
Certifié pour zone à risque selon UL groupe C (éthylène) Non
Certifié pour zone à risque selon UL groupe D (propane) Non
Certifié pour zone à risque selon UL groupe E (poussière de métal) Non
Certifié pour zone à risque selon UL groupe F (poussière carbonée) Non
Certifié pour zone à risque selon UL groupe G (poussière non conductrice) Non
Entrées analogiques configurables Non
Sorties analogiques configurables Non
Hauteur 90 mm
Largeur 23,6 mm
Profondeur 70 mm

Références spécifiques

EAN-13 3606480648892
MPN TM3AI2HG
