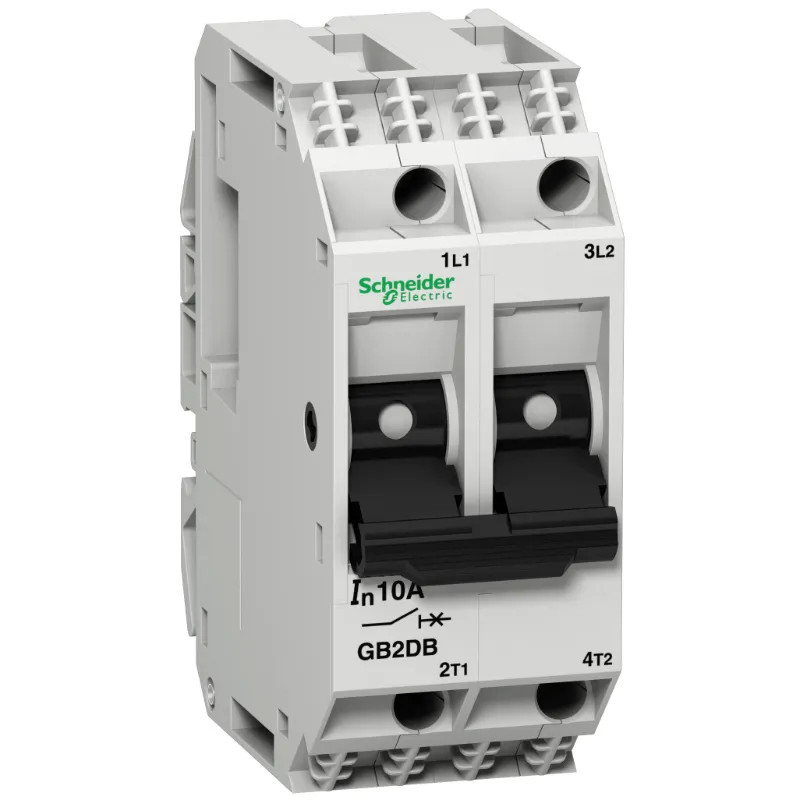

TeSys GB2-DB - disjoncteur pour circuit de contrôle - 10A - 2P - 2d
GB2DB16
GB2DB16
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Assure la protection magnéto-thermique avec un niveau de déclenchement magnétique.
- Le type de réseau peut être CA et CC.
- Les appareils peuvent être montés sur tous types de rails symétriques 35 mm et de plaques de montage Telequick.
- Les disjoncteurs sont inviolables.
- Facilité de maintenance.
Pour tout savoir :
Ce disjoncteur TeSys GB, 2 pôles (2P), 10A/415V, protège les circuits de contrôle des équipements industriels. Il offre une protection thermomagnétique avec un niveau de déclenchement magnétique de 138A (13In) et un pouvoir de coupure Icu de 1,5kA à 415V. Il peut également être utilisé pour la protection de charges DC jusqu'à 10A/24V DC-13 avec un pouvoir de coupure Icu 1,5kA à 24V. Il est compact (largeur 30mm), le montage se fait sur rail DIN 35mm, la commande par bascule (start-stop garanti pour 8000 cycles). Ce lot comprend 3 unités. Il est conforme aux normes CEI 60947-1 et CEI 60947-2.
Les documents disponibles :
Fiche technique
| GAMME | TeSyS GB2 |
| FONCTION | pince d'embrochage |
| Type de tension | CA |
| Tension assignée | 415 V |
| Classe de protection (IP) | IP20 |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230 V | 1,5 kA |
| Température ambiante en fonctionnement | -20,0 60 °C |
| Courant nominal assigné | 10 A |
| Fréquence | 50,0 60 Hz |
| Largeur dans les unités de partition | 2 |
| Montage encastré | Non |
| Caractéristique de déclenchement | Autre |
| Tension d'isolation assignée Ui | 415 V |
| Classe de limitation d'énergie | 3 |
| Catégorie de surtension | 3 |
| Conducteur neutre branché simultanément | Non |
| Nombre de pôles protégés | 2 |
| Section de conducteur connectable monofilaire | 0,75 6 mm² |
| Section de conducteur connectable multifilaire | 0,75 4 mm² |
| Nombre de pôles (total) | 2 |
| Tension nominale de tenue aux chocs Uimp | 4 kV |
| Degré de pollution | 2 |
| Profondeur d'encastrement | 78 mm |
| Dispositifs auxiliaires possibles | Non |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400 V | 1,5 kA |
| Antidéflagration | Non |
| Nombre de module(s) | 2 |
Références spécifiques
| EAN-13 | 3389110865516 |
| MPN | GB2DB16 |
