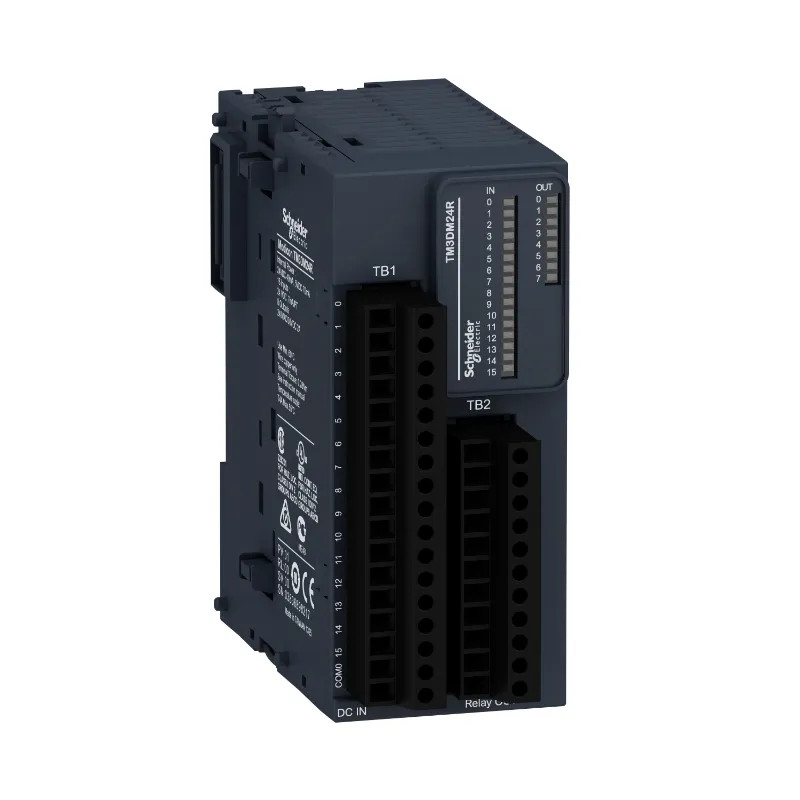

Modicon TM3, module mixte 16 entrées 24VCC/8 sorties relais 2A, à vis

Modicon TM3, module mixte 16 entrées 24VCC/8 sorties relais 2A, à vis - TM3DM24R Schneider Electric
search
  • Modicon TM3, module mixte 16 entrées 24VCC/8 sorties relais 2A, à vis - TM3DM24R Schneider Electric
TM3DM24R
TM3DM24R
285,07 € HT
365,47 €
-22% 0.780
En stock
Livré mercredi avant 13h

Modicon TM3 - module mixte 16 entrées 24VCC/8 sorties relais 2A, à vis - H90mmxL42,9mmxP84,6mm - compatibilité : Modicon M241, M251, M221, M262 - entrée logique : PNP ou NPN (positif/négatif) - courant d'entrée TOR : 7 mA pour entrée - IP20

  Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

  Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

  Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

L'essentiel :

  • Modules d’expansion d’E/S pour contrôleurs Modicon M221, M241, M251 et M262
  • Modularité et facilité d'installation
  • Large choix de système d’entrées/sorties pour enrichir les capacités de l’automate Modicon M2xx
  • Programmation machine intuitive avec EcoStruxure Machine Expert
  • Le système Modicon TM3 permet à l'automate Modicon M2xx de bénéficier d'une extension E/S flexible et personnalisable
  • Les coupleurs de bus TM3 permettent aux automates Modicon de distribuer les E/S sur EtherNet/IP, Sercos ou CANopen

Pour tout savoir :

Ce produit fait partie de la gamme Modicon TM3, une offre de modules d'extension d'E/S pour Modicon M221, M241, M251 et M262. Le module d'entrées TOR dispose de 16 entrées avec logique de puits ou de source (positive / négative). Il s'agit d'un module d'E/S avec une tension de sortie de relais de 24V CC, 240V CC, une consommation de courant de 65mA, 5mA à 5V CC via un connecteur de bus. Ce produit est capable de contrôler des variateurs de vitesse ou tout appareil équipé d'une entrée de courant ou de tension. Il y a une isolation entre l'entrée / sortie et la logique interne à 500V CA, les groupes d'entrées et de sorties à 1500V CA, un contact ouvert à 750V CA et non isolé entre les entrées / sorties. Il est fourni avec une borne à vis amovible pour le raccordement électrique avec réglage du pas de 3,81 mm pour les entrées et les sorties. L'indice de protection est IP20. Ses dimensions sont de 42,9 mm (largeur) x 84,6 mm (profondeur) x 90 mm (hauteur). Ce produit est certifié CE, CULus et C-Tick. Il répond aux normes EN / CEI 61131-2 et EN / CEI 61010-2-201. Ce module est compatible avec les contrôleurs logiques Modicon M241, Modicon M251 et Modicon M221. Il accepte les montages avec le Top hat type TH35-15, le Top hat type TH35-7.5 conformes à la norme CEI 60715 ou sur platine ou sur panneau avec un kit de fixation. Les modules d'extension Modicon TM3 ont été conçus avec un mécanisme d'assemblage à verrouillage simple. Les modules d'extension Modicon TM3 ont été conçus avec un mécanisme d'assemblage à verrouillage simple. Boostez les performances de votre contrôleur avec le système d'E/S Modicon TM3 spécialement conçu pour les contrôleurs logiques Modicon M221, M241 et M251.

Les documents disponibles :

Fiche technique

GAMME Modicon TM
FONCTION module E/S TOR
Finition du raccordement électrique Borne à vis
Nombre d'entrées numériques 16
Capacité de redondance Non
Protection contre les courts-circuits, sorties disponibles Non
Classe de protection (IP) IP20
Protocole pris en charge pour LON Non
Protocole pris en charge pour TCP/IP Non
Protocole pris en charge pour ASI Non
Protocole pris en charge pour PROFIBUS Non
Type de tension d'alimentation CA
Protocole pris en charge pour CAN Non
Protocole pris en charge pour INTERBUS Non
Protocole pris en charge pour KNX Non
Protocole pris en charge pour Modbus Non
Protocole pris en charge pour Data-Highway Non
Protocole pris en charge pour DeviceNet Non
Protocole pris en charge pour SUCONET Non
Protocole pris en charge pour autres systèmes de bus Non
Tension d'alimentation CC 24,0 24 V
Protocole pris en charge pour SERCOS Non
Protocole pris en charge pour INTERBUS-Safety Non
Protocole pris en charge pour AS-Interface Safety at Work Non
Protocole pris en charge pour DeviceNet Safety Non
Protocole pris en charge pour EtherNet/IP Non
Protocole pris en charge pour Foundation Fieldbus Non
Protocole pris en charge pour PROFINET CBA Non
Protocole pris en charge pour PROFINET IO Non
Protocole pris en charge pour PROFIsafe Non
Protocole pris en charge pour SafetyBUS p Non
Supporte le protocole pour EtherCAT Non
Puissance absorbée 2,5 W
Type de tension d'entrée CA/CC
Adapté aux fonctions de sécurité Non
Montage possible sur barres profilées Oui
Nombre d'interfaces matérielles Industrial Ethernet 0
Nombre d'interfaces matérielles en série RS-232 0
Nombre d'interfaces matérielles en série RS-422 0
Nombre d'interfaces matérielles en série RS-485 0
Nombre d'interfaces matérielles en série TTY 0
Nombre d'interfaces matérielles USB 0
Nombre d'interfaces matérielles parallèles 0
Niveau de performance selon EN ISO 13849-1 Sans
Nombre d'autres interfaces matérielles 0
SIL conformément à IEC 61508 Sans
Catégorie de protection contre les explosions pour le gaz Sans
Catégorie de protection contre les explosions pour la poussière Sans
Raccordement au bus de champ possible sur coupleur de bus séparé Non
Composants système Non
Matériel associé (Ex ia) Non
Matériel associé (Ex ib) Non
Nombre d'interfaces matérielles PROFINET 0
Nombre d'interfaces matérielles Wireless 0
Encastrement frontal possible Non
Montage sur rack possible Non
Montage mural/direct possible Non
Standard radio Bluetooth Non
Standard radio WLAN 802.11 Non
Maître IO-Link Non
Standard radio GPRS Non
Standard radio GSM Non
Standard radio UMTS Non
Certifié pour zone à risque selon UL classe I Non
Certifié pour zone à risque selon UL classe II Non
Certifié pour zone à risque selon UL classe III Non
Certifié pour zone à risque selon UL division 1 Non
Certifié pour zone à risque selon UL division 2 Non
Certifié pour zone à risque selon UL groupe A (acétylène) Non
Certifié pour zone à risque selon UL groupe B (hydrogène) Non
Certifié pour zone à risque selon UL groupe C (éthylène) Non
Certifié pour zone à risque selon UL groupe D (propane) Non
Certifié pour zone à risque selon UL groupe E (poussière de métal) Non
Certifié pour zone à risque selon UL groupe F (poussière carbonée) Non
Certifié pour zone à risque selon UL groupe G (poussière non conductrice) Non
Courant d'entrée au signal 1 7 mA
Nombre de sorties numériques 8
Temps de retard en cas de changement de signal 4,0 10 ms
Avec interface optique Non
Courant de sortie 2 A
Tension admissible à la sortie 30,0 264 V
Type de sortie numérique Relais
Tension admissible à l'entrée 19,2 28,8 V
Type de tension de sortie CA/CC
Entrées numériques configurables Non
Sorties numériques configurables Non
Hauteur 90 mm
Largeur 42,9 mm
Profondeur 84,6 mm

Références spécifiques

EAN-13 3606480611544
MPN TM3DM24R
