TeSys LRD - relais de protection thermique - 17..25A - classe 20
LRD1522
LRD1522
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Relais de surcharge thermique conçus pour protéger les circuits courant alternatif et les moteurs contre les surcharges
- Apparence et style modernes pour tous les appareils.
- Conçu pour répondre aux exigences des applications électrodomestiques et CVC.
- Facilité d'installation et d'utilisation avec des vis multistandard.
- Conforme à la norme IEC60335-1, amélioration de la résistance au feu et auxiliaires étanches à la poussière.
- Expérience client numérique pour les documents techniques.
- Guide de maintenance via EcoStruxureTM Facility Expert.
- Plusieurs certifications internationales.
Pour tout savoir :

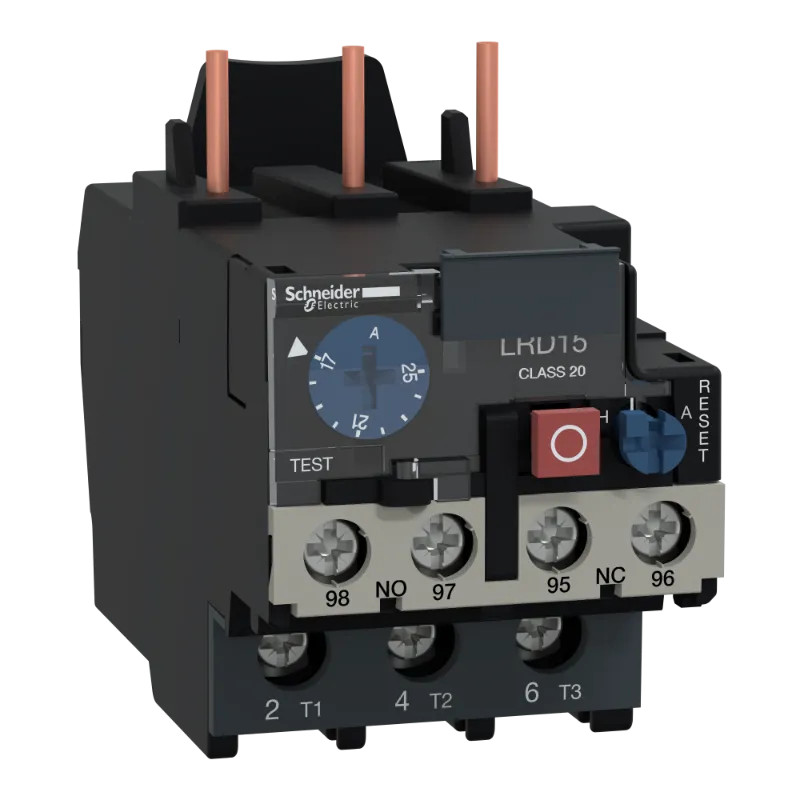

Ce relais de surcharge thermique TeSys LRD, 25A/690V, protège les moteurs triphasés 9-11kW à 400V. Ce dispositif différentiel est avec rupture de phase (perte). Il dispose d'un cadran de réglage thermique, un sélecteur de réarmement manuel-automatique, un bouton de test de déclenchement, un bouton d'arrêt, un indicateur de drapeau et 2 contacts auxiliaires 1NO+1NC pour la signalisation de défaut. Les réglages sont protégés par un couvercle transparent verrouillable par plombage. Le raccordement se fait par bornes à vis-étrier, il se connecte directement aux bornes inférieures des contacteurs tripolaires LC1D09-D38. Le montage peut se faire sur rail DIN ou fixation par vis, séparé du contacteur, avec utilisation d'un bornier LAD7B105 (à commander séparément). Il est certifié multinormes (IEC, UL, CSA, CCC, EAC, ATEX).
Fiche technique
| GAMME | TeSyS LR |
| FONCTION | relais surcharge thermique différentiel |
| Type de montage | Montage direct |
| Nombre de contacts auxiliaires à fermeture | 1 |
| Nombre de contacts auxiliaires à ouverture | 1 |
| Nombre de contacts auxiliaires à deux directions | 0 |
| Type de raccordement du circuit principal | Borne à vis |
| Classe de déclenchement | CLASS 20 |
| Plage de courant ajustable | 17,0 25 A |
| Entrée de fonction de réinitialisation | Non |
| Fonction de réinitialisation automatique | Oui |
| Bouton-poussoir de réinitialisation automatique | Oui |
| Tension de fonctionnement nominale max. Ue | 690 V |
Références spécifiques
| EAN-13 | 3389110146752 |
| MPN | LRD1522 |
