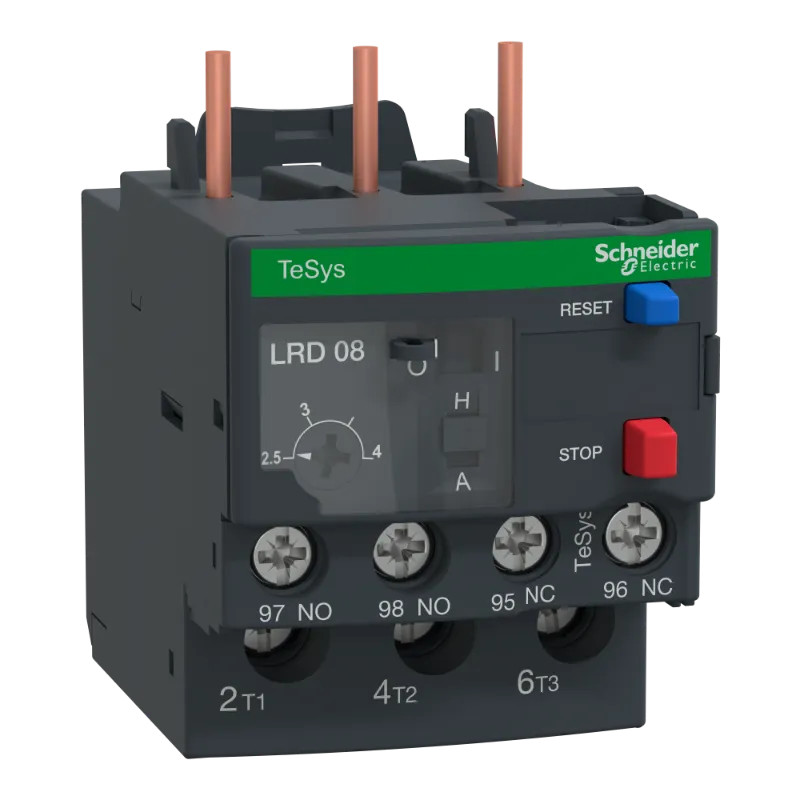

TeSys LRD - relais de protection thermique - 2,5..4A - classe 20

L'essentiel :

• Conçu pour protéger les circuits et les moteurs à courant alternatif contre les surcharges
• Style moderne pour toutes les machines
• Facilité d'installation et d'utilisation avec des vis multistandards
• Expérience client numérique pour les documents techniques
• Guide de maintenance via EcoStruxureTM Facility Expert
• Plusieurs certifications internationales

Pour tout savoir :

Ce relais de surcharge thermique TeSys LRD, 4A/690V, dispose d'une plage de réglage thermique 2,5-4A. Il assure la protection des moteurs triphasés 1,1-1,5kW à 400V. C'est un dispositif différentiel avec rupture de phase (perte). Il dispose d'un cadran de réglage thermique, d'un sélecteur de réarmement, d'un sélecteur de test, de boutons de réarmement et d'arrêt, d'un indicateur de drapeau et de 2 contacts auxiliaires 1NO+1NF pour la signalisation de défaut. Les réglages sont protégés par un couvercle transparent verrouillable par plombage. Le raccordement se fait par bornes à vis-étrier. Il se connecte directement aux bornes inférieures des contacteurs tripolaires LC1D09-D38. Le montage se fait sur rail DIN ou fixation par vis, séparé du contacteur, avec utilisation d'un bornier LAD7B205 (à commander séparément). Il est certifié multinormes (IEC, UL, CSA, CCC, EAC, ATEX, Marine) et est conforme à la directive RoHS et à la règlementation REACh.

Les documents disponibles :

• Télécharger la fiche Produit
• Télécharger la notice (1M)
• Télécharger la notice 2 (1M)
• Télécharger la notice 3 (1M)
• Télécharger le Profil Environnemental Produit FR
