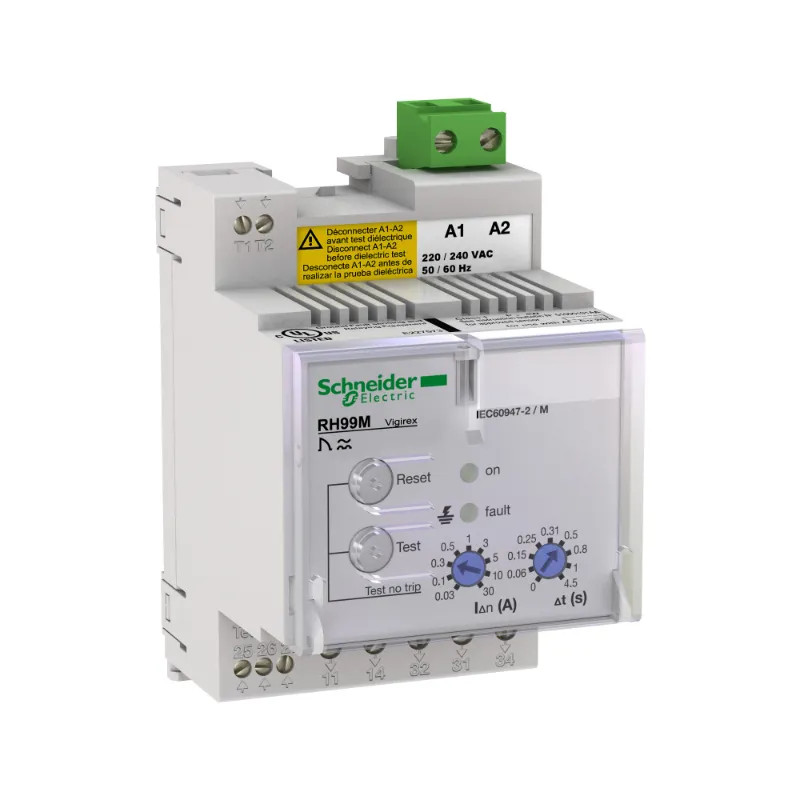

Vigirex RH99M 220-240VAC sensibilité 0,03-30A réarmement automatique
56193
56193
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Assure la coordination avec les disjoncteurs ComPacT (arrêt dans les 40 ms)
- Surveillance continue de l'alimentation, de la liaison relais/tore et de l'électronique interne
- Isolation renforcée des relais VigiPact (catégorie de surtension IV)
- Accès aux réglages protégés par un capot plombable ou un mot de passe
- Mesure efficace des courants de fuite à la terre
- Pas de déclenchement sous les courants de fuite inférieurs à 80 % du seuil
- Pas de déclenchement sous les courants de fuite transitoires
- Courbe de déclenchement à temps inverse
- Conforme à la directive RoHS et à la règlementation REACh
Pour tout savoir :
Ce relais de surveillance de courant résiduel est monté sur rail DIN. Il surveille les chutes d’isolement électrique dues au vieillissement des câbles ou des extensions de l’installation. Il mesure le courant de fuite à la terre dans une installation électrique via son tore associé. Un signal de commande est émis par le relais lorsque le seuil de fonctionnement de courant résiduel est dépassé. Sa tension d'alimentation opérationnelle est de 220/240VCA 50/60Hz. Sa classe de protection différentielle est de type A. La sensibilité du courant (IDn) peut être sélectionnée avec 19 seuils de 30mA à 30A. La temporisation (Dt) peut être sélectionnée avec 7 paramètres, de Instantané à 4,5s. La tension du réseau de distribution surveillé peut atteindre 1 000VCA 50/60/400Hz. Il y a un réarmement automatique après un effacement des défauts. La tension du système de distribution surveillé peut atteindre 1 000VCA 50/60/400Hz. Il est installé sur un tableau de distribution en face avant et son degré de protection est IP40. Il doit être associé à un capteur tore ou rectangulaire compatible Schneider Electric de type A.
Fiche technique
| GAMME | VigiPacT |
| FONCTION | relais de surveillance |
| Finition du raccordement électrique | Borne à vis |
| Tension de fonctionnement CA 50 Hz | 220,0 240 V |
| Mémorisation possible des défaillances | Non |
| Affichage du courant différentiel | Non |
| Fréquence de fonctionnement nominale | 50,0 400 Hz |
| Valeur de fonctionnement intensité de courant 1 | 0,03 30 mA |
| Type de tension d'alimentation | CA |
| Type de tension de fonctionnement | CA |
| Tension de fonctionnement CA 60 Hz | 220,0 240 V |
| Alimentation externe requise | Oui |
| Avec pinces amovibles | Non |
| Tension d'alimentation CA 50 Hz | 220,0 240 V |
| Tension d'alimentation CA 60 Hz | 220,0 240 V |
| Plage de mesure de la tension | 0,0 1000 V |
| Plage de mesure du courant | 0,015 60 mA |
| Délai de temporisation du déclenchement max. admissible | 4,82 s |
| Délai de temporisation du déclenchement min. réglable | 0 s |
| Courant de commutation assigné | 8 A |
| Nombre de contacts en tant que contacts à ouverture | 0 |
| Nombre de contacts en tant que contacts à fermeture | 1 |
| Nombre de contacts en tant qu'inverseurs | 1 |
| Hauteur | 97 mm |
| Largeur | 54 mm |
| Profondeur | 74 mm |
Références spécifiques
| EAN-13 | 3303430561934 |
| MPN | 56193 |
