L'essentiel :
- Communication sans fil fournissant une surveillance et un diagnostic du circuit jusqu'au niveau de charge
- Simplification des opérations de câblage et de mise en service des tableaux de distribution
- Protection des personnes contre les chocs électriques par contact direct
- Fenêtre Visi-trip : indiquant un déclenchement de défaut par un indicateur mécanique rouge sur la face avant
- Bouton de test multifonction : pour tester et diagnostiquer l'appareil facilement
- LED multifonction pour l'état de communication, le diagnostic de déclenchement et le rappel de test du DDR
Pour tout savoir :

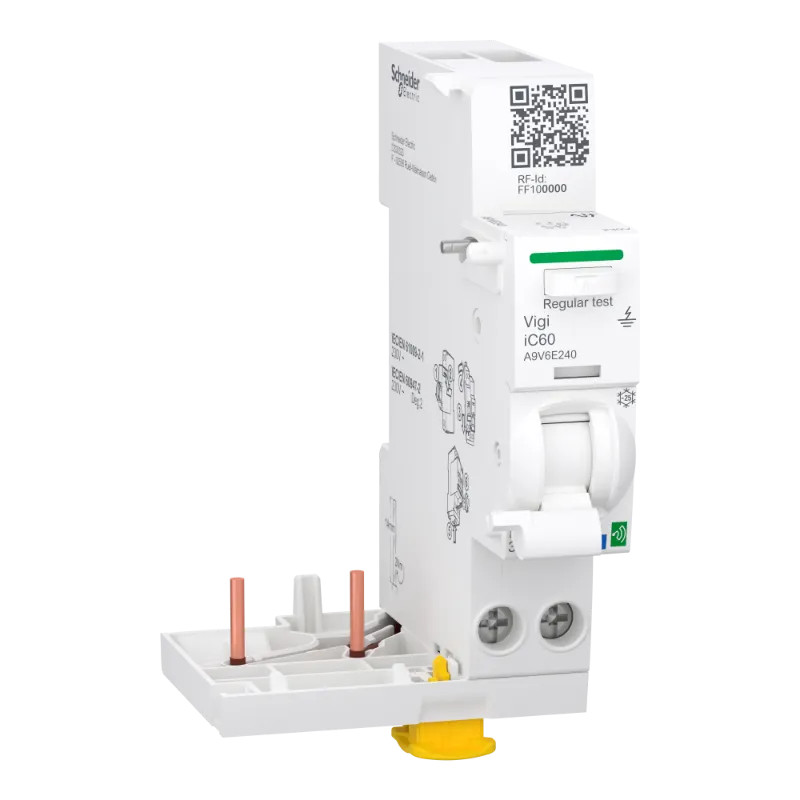

Ce bloc de protection Acti9 Active Vigi iC60 protège contre les courants résiduels connecté. Ce bloc additionnel peut être associé à n'importe quel disjoncteur miniature Acti9 iC60 avec un courant nominal de 6A à 40A et une courbe B ou une courbe C. Il dispose de 2 pôles protégés et un courant nominal de 40A In. La classe de protection différentielle est de type A-SI avec une sensibilité de 30mA. La temporisation de la protection différentielle est instantanée. Sa technologie indépendante de la tension garantit le déclenchement de l'appareil si le courant résiduel dépasse le seuil de 30mA quelle que soit la tension secteur. Le type A-SI offre une immunité accrue contre les interférences électriques et les environnements pollués ou corrosifs. Ce produit Acti9 Active communique avec les passerelles EcoStruxure Panel Server : Entry, Universal et Advanced. Son système de pré-alarme aide à prévenir les fuites à la terre, surcharges et surtensions. Il mesure également la tension, le courant, la puissance et l'énergie, ainsi que le facteur de puissance, la température et la durée d'utilisation. Il envoie également des signaux en cas de défaut de fuite à la terre, de surcharge, de court-circuit, de surtension et de perte de tension. Il protège les personnes contre les chocs électriques par contact indirect. Associé à un disjoncteur iC60, il protège contre les courants de court-circuit et de surcharge. Les indicateurs VisiTrip réduisent le temps d'intervention en montrant le circuit défectueux et en identifiant rapidement le type de défaut. Il a une endurance électrique de 10 000 cycles augmentant jusqu'à 20 000 cycles lorsqu'il est associé à un disjoncteur inférieur ou égal à 25A. Son endurance mécanique va jusqu'à 20 000 cycles. La tension de fonctionnement nominale Ue est de 230VAC sous une fréquence de 50Hz. La tension d'isolation nominale Ui est de 250VAC. La tension de tenue aux chocs nominale Uimp est de 4kV. Il peut être clipsé sur un rail DIN. Il dispos de 2 pas de 9mm. Il est blanc (RAL 9003). Son indice de protection est IP20 (selon la norme IEC/EN 60529) et IP40 en armoire modulaire. Ce produit est conforme aux normes EN/IEC 61009-1 et EN/IEC 61009-2-1.
