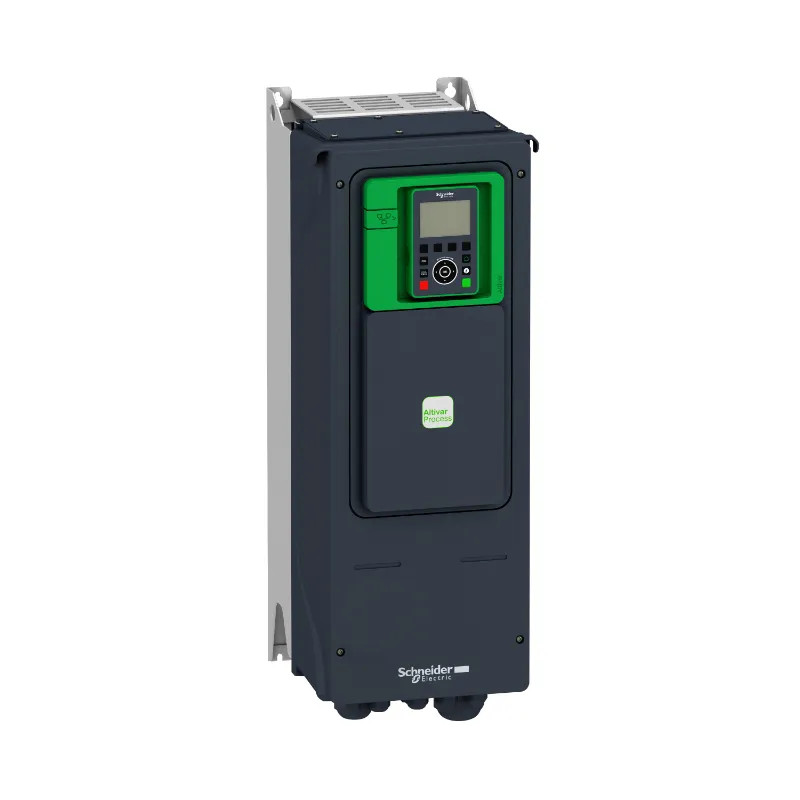

Altivar Process ATV650 - variateur de vitesse - 18kW - IP55 - sans inter.sect.

ATV650 18KW 400V IP55 SS - ATV650D18N4 Schneider Electric
search
  • ATV650 18KW 400V IP55 SS - ATV650D18N4 Schneider Electric
ATV650D18N4
ATV650D18N4
2 581,89 € HT
5 493,38 €
-53% 0.470
Sur commande
Délai fournisseur estimé : 8 semaines

Altivar Process - ATV650 - variateur de vitesse - 18kW - IP55 - sans inter.sect. - filtre CEM intégré - H678mmxL264mmxP299mm - puissance moteur : 15 kW surcharge faible, 18,5 kW surcharge importante

  Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

  Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

  Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

L'essentiel :

  • Tous les communications industrie disponibles
  • Certifications marine pour tous les types de navires
  • Fonctionne pendant 2 heures à 70°C
  • WebServer intégré pour connexion des équipes de maintenance
  • Communication Ethernet intégrée et Com bus tiers en option

Pour tout savoir :

Le variateur de vitesse ATV650 de 18kW, 480V, IP55, répond aux besoins de commande à vitesse variable de tous les types de fluides sur le segment MMM (Mines, Minéraux & Métaux). Ce variateur, d'application spécifique Altivar Process et utilitaires, est conçu pour être monté en position verticale (+/- 10°) sur un mur. L'ATV650 du fait de sa connectivité permet de gérer les pompes de façon coordonnées pour obtenir des fonctions 'Water' évoluées, tels que la commutation des pompes Auxiliaires et Maitre, avec le contrôle de niveau et de pression. Il a été conçu pour résister dans les environnements les plus sévères tels que les segments : Marine, Infrastructures et Mines Minéraux & métaux. L'ATV650 commande et contrôle la chaine cinématique suivant des paramètres mécaniques issus de la modélisation de la pompe, avec le contrôle et la surveillance de la hauteur manométrique, le débit et la perte en charge. L'ATV650 intègre un filtre Harmoniques qui assure un Thdi < 40% et une compatibilité CEM C2 pour l'industrie et les infrastructures (EN/IEC 61800-3 environnement 1 catégorie C2). Les performances de la gamme ATV650 répondent à la plupart des normes internationales et homologations les plus exigeantes : TÜV,ATEX INERIS, UL, CSA, ATEX zone 2/22, DNV-GL. Produit conforme ROHS UE. Une entrée sécurisée STO SIL3 est disponible pour intégration dans chaine de sécurité avec moteur en zone ATEX (zone 2/22). L’association des services ATV650 aux systèmes de contrôle d’automatismes SE tels que EcoStruxure permet d’obtenir une solution de contrôle moteur à haute performance et totalement automatisée, pour un coût optimisé. L’association des services ATV650 aux systèmes de contrôle d’automatismes SE tels que EcoStruxure permet d’obtenir une solution de contrôle moteur à haute performance et totalement automatisée, pour un coût optimisé.

La qualité de la mesure de courant de la gamme ATV650 permet de modéliser les paramètres de pompe et de surveiller ainsi le point de fonctionnement optimal de la pompe et de prévenir ainsi toute dérive de fonctionnement.

Les documents disponibles :

Les vidéos à regarder :

Fiche technique

GAMME Altivar
FONCTION variateur de vitesse
Nombre d'entrées numériques 6
Classe de protection (IP) IP55
Protocole pris en charge pour LON Non
Protocole pris en charge pour TCP/IP Oui
Protocole pris en charge pour ASI Non
Protocole pris en charge pour PROFIBUS Oui
Protocole pris en charge pour CAN Non
Protocole pris en charge pour INTERBUS Non
Protocole pris en charge pour KNX Non
Protocole pris en charge pour Modbus Oui
Protocole pris en charge pour Data-Highway Non
Protocole pris en charge pour DeviceNet Oui
Protocole pris en charge pour SUCONET Non
Protocole pris en charge pour autres systèmes de bus Non
Protocole pris en charge pour SERCOS Non
Protocole pris en charge pour INTERBUS-Safety Non
Protocole pris en charge pour AS-Interface Safety at Work Non
Protocole pris en charge pour DeviceNet Safety Non
Protocole pris en charge pour EtherNet/IP Oui
Protocole pris en charge pour Foundation Fieldbus Non
Protocole pris en charge pour PROFINET CBA Non
Protocole pris en charge pour PROFINET IO Oui
Protocole pris en charge pour PROFIsafe Non
Protocole pris en charge pour SafetyBUS p Non
Nombre d'entrées analogiques 3
Protocole pris en charge pour BACnet Non
Avec raccordement PC Non
Nombre d'interfaces matérielles Industrial Ethernet 1
Nombre d'interfaces matérielles en série RS-232 0
Nombre d'interfaces matérielles en série RS-422 0
Nombre d'interfaces matérielles en série RS-485 1
Nombre d'interfaces matérielles en série TTY 0
Nombre d'interfaces matérielles USB 0
Nombre d'interfaces matérielles parallèles 0
Nombre d'autres interfaces matérielles 0
Nombre d'interfaces matérielles PROFINET 0
Nombre de sorties numériques 0
Avec interface optique Non
Avec élément de commande Oui
Tension du secteur 380,0 480 V
Fréquence du secteur 50/60 Hz
Fonctionnement possible à quatre quadrants Oui
Type de convertisseur Convertisseur U
Nombre de phases de sortie 3
Nombre de phases d'entrée 3
Hacheur de freinage intégré Non
Utilisation autorisée en zone industrielle Oui
Utilisation autorisée en zone résidentielle et commerciale Oui
Fréquence de sortie max. 500 Hz
Puissance utile max. en charge linéaire sous tension de sortie assignée 18,5 kW
Puissance utile max. en charge quadratique sous tension de sortie assignée 18,5 kW
Tolérance relative de tension du réseau symétrique 10 %
Tolérance relative de fréquence du réseau symétrique 5 %
Tension de sortie max. 480 V
Courant de sortie nominal I2N 39,2 A
Hauteur 678 mm
Largeur 264 mm
Profondeur 299 mm

Références spécifiques

EAN-13 3606480701573
MPN ATV650D18N4
