ATV320D11S6C
ATV320D11S6C
2 002,53 € HT
4 260,70 €
-53% 0.470
Sur commande
+ De 45 jours

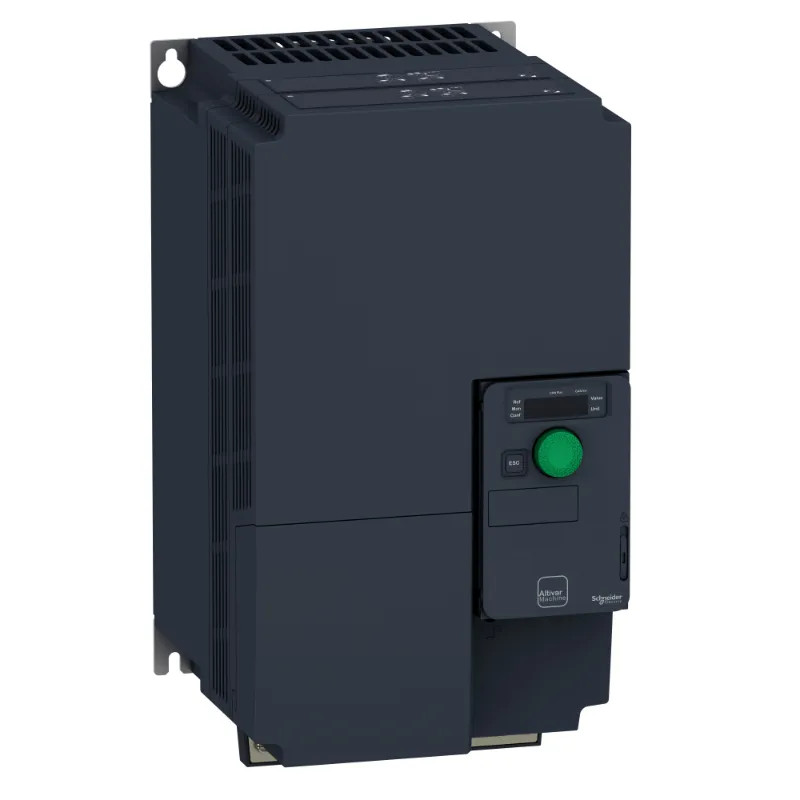

Altivar Machine - variateur de vitesse compact - 11kW 600V - tri

  Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

  Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

  Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

Pour tout savoir :

La gamme Altivar Machine ATV320 est une offre de variateurs de vitesse conçue pour les équipementiers d'origine (OEM). Son format compact permet l'empilage vertical des disques à l'intérieur des bâtis de machines. Il fonctionne à une puissance nominale jusqu'à 11kW/15 ch et une tension nominale de 525V à 600V AC. Sa conception robuste avec des circuit CEI 60721-3-3 classe 3C3 permet d'étendre la disponibilité de la machine dans des conditions difficiles, comme des températures jusqu'à 60°C sans nécessiter de refroidissement supplémentaire. Il intègre des fonctions pour applications courantes : précision de couple et de vitesse à très basse vitesse, performances dynamiques avec contrôle vectoriel de flux sans capteur et plage de fréquence étendue pour moteurs à grande vitesse. Il intègre également une connexion parallèle de moteurs et d'entraînements spéciaux utilisant le rapport tension/fréquence, la précision de la vitesse statique et les économies d'énergie pour les moteurs synchrones en boucle ouverte. Le logiciel comprend 5 fonctions de sécurité aidant les machines à répondre aux exigences de sécurité, utilisées ou non conjointement avec un module de sécurité Preventa. Ces fonctions sont configurées à l'aide du logiciel SoMove. Altivar Machine ATV320 a été conçue pour les fabricants d'équipement d'origine (OEM), répond aux exigences d'applications simples et avancées, emballage, manutention, textile, travail des matériaux, actionneurs mécaniques et levage. Il est conforme aux normes CEI, UL, TUV, KC et autres normes internationales. Des accessoires de montage et options externes (résistances de freinage, inductances de ligne, inductances moteur, filtres CEM supplémentaires) sont disponibles avec les variateurs Altivar Machine ATV320. Le produit est livré en deux colis. Il est conçu pour être monté en position verticale (+/- 10°) sur un panneau, grâce à 4 trous de fixation. Il est entièrement intégré à EcoStruxure Machine via DTM. Il est possible de configurer, contrôler et diagnostiquer les variateurs ATV320 directement dans les logiciels SoMachine et SoMove au moyen de la même brique logicielle (DTM).

Les documents disponibles :

Fiche technique

GAMME Altivar
FONCTION variateur de vitesse
Nombre d'entrées numériques 6
Classe de protection (IP) IP20
Protocole pris en charge pour LON Non
Protocole pris en charge pour TCP/IP Oui
Protocole pris en charge pour ASI Non
Protocole pris en charge pour PROFIBUS Oui
Protocole pris en charge pour CAN Oui
Protocole pris en charge pour INTERBUS Non
Protocole pris en charge pour KNX Non
Protocole pris en charge pour Modbus Oui
Protocole pris en charge pour Data-Highway Non
Protocole pris en charge pour DeviceNet Oui
Protocole pris en charge pour SUCONET Non
Protocole pris en charge pour autres systèmes de bus Oui
Protocole pris en charge pour SERCOS Non
Protocole pris en charge pour INTERBUS-Safety Non
Classe de protection (NEMA) 1
Protocole pris en charge pour AS-Interface Safety at Work Non
Protocole pris en charge pour DeviceNet Safety Non
Protocole pris en charge pour EtherNet/IP Oui
Protocole pris en charge pour Foundation Fieldbus Non
Protocole pris en charge pour PROFINET CBA Non
Protocole pris en charge pour PROFINET IO Oui
Protocole pris en charge pour PROFIsafe Non
Protocole pris en charge pour SafetyBUS p Non
Nombre d'entrées analogiques 3
Protocole pris en charge pour BACnet Non
Avec raccordement PC Oui
Nombre d'interfaces matérielles Industrial Ethernet 0
Nombre d'interfaces matérielles en série RS-232 0
Nombre d'interfaces matérielles en série RS-422 0
Nombre d'interfaces matérielles en série RS-485 1
Nombre d'interfaces matérielles en série TTY 0
Nombre d'interfaces matérielles USB 0
Nombre d'interfaces matérielles parallèles 0
Nombre d'autres interfaces matérielles 1
Nombre d'interfaces matérielles PROFINET 0
Nombre de sorties numériques 1
Avec interface optique Non
Avec élément de commande Oui
Tension du secteur 525,0 600 V
Fréquence du secteur 50/60 Hz
Fonctionnement possible à quatre quadrants Oui
Type de convertisseur Convertisseur U
Nombre de phases de sortie 3
Nombre de phases d'entrée 3
Hacheur de freinage intégré Oui
Utilisation autorisée en zone industrielle Oui
Utilisation autorisée en zone résidentielle et commerciale Non
Fréquence de sortie max. 599 Hz
Puissance utile max. en charge linéaire sous tension de sortie assignée 11 kW
Puissance utile max. en charge quadratique sous tension de sortie assignée 11 kW
Tolérance relative de tension du réseau symétrique 10 %
Tolérance relative de fréquence du réseau symétrique 5 %
Tension de sortie max. 600 V
Courant de sortie nominal I2N 17 A
Hauteur 330 mm
Largeur 180 mm
Profondeur 198 mm

Références spécifiques

EAN-13 3606480966859
MPN ATV320D11S6C
