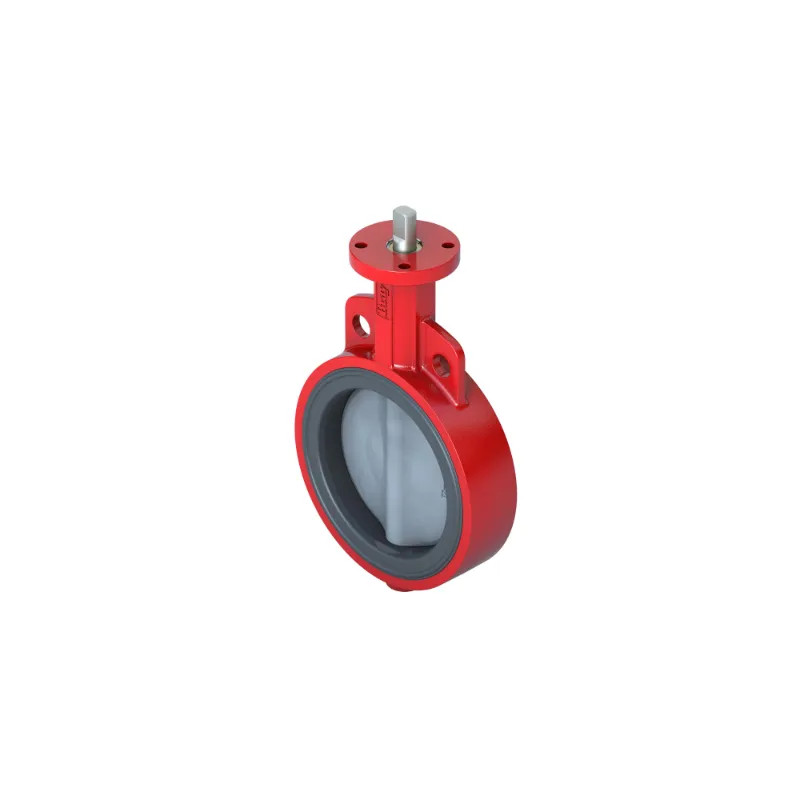

Vanne papion acier PN16 DN150 Kv1591 - Pour appications industriees

L'essentiel :

• Vanne papillon haute pression premium pour applications CVC intensives
• Peut être actionné à la main ou entraîné sous des signaux de commande à 2 positions, flottants ou modulants
• La doublure EPDM épaisse fournit une fermeture étanche pour une fuite nulle
• Convient aux solutions de milieux salés, saumâtres et à 50% de glycol grâce au revêtement en nylon
• La bride de la plaquette s'adapte entre les faces de bride du tuyau, les configurations de boulons PN6, PN10 et PN16
• PN16, Max ∆P 1200kPa
• Kvs 1591m³/h, modulation du débit entre 15° et 70° | Kv=55% de Kvs à 70°
• Actionneur adapté : type MF68
• Opérateur manuel adapté : 9160150000

Pour tout savoir :

Cette vanne papillon haute pression haut de gamme est destinée aux applications CVC et industrielles à usage intensif. La vanne est utilisée comme vanne d'isolement ou vanne de régulation. Le disque de la vanne est en thermoplastique Nylon 11 assurant une excellente durabilité contre la corrosion. La conception optimisée du siège et du disque pour des pressions de fermeture élevées et le disque en nylon offrent une meilleure résistance au frottement et une meilleure protection contre l'eau. La vanne est DN159, bride, avec capacité de débit,kVs : 1591m³/h. Ses classes de pression sont PN6, PN10, PN16. Les joints EPDM permettent un fonctionnement entre -29°C et + 121°C et une fermeture étanche de la vanne papillon avec la pression de fermeture maximale. La caractéristique d'écoulement est presque égale à un angle de disque de 70°. La vanne est fabriquée conformément à l'évaluation de la conformité DESP 97/23/CE, catégorie III.
