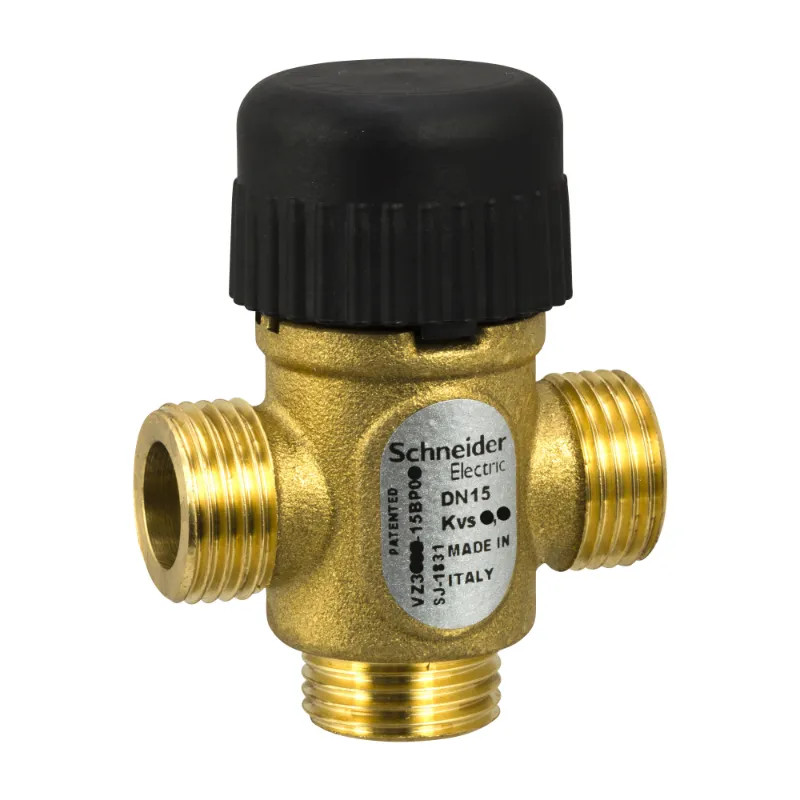

BMS - Vanne 3 voies - G Externe PN16 - Coeff de débit 1kvs / 1,16cv - course 2,5mm - Tuyau 15mm - 255,1kPa - Laiton
VZ308E-15BP04
VZ308E-15BP04
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Conception compacte
- S'utilise avec les actionneurs thermiques MP140, faible coût et fonctionnement silencieux
- Commande marche/arrêt avec siège souple pour une fermeture étanche
- Le filetage externe permet un montage et démontage faciles dans n'importe quelle orientation
- En laiton, cartouche PPS et joints EPDM pour une excellente résistance à la corrosion
- Aucune maintenance
Pour tout savoir :
Cette vanne de zone linéaire à trois voies est utilisée pour le contrôle précis de l'eau chaude ou glacée dans les unités terminales. Elle est conçue pour être utilisée avec la famille d'actionneurs thermiques MZ140. Les vannes disposent d'un double joint torique sur le bouchon pour garantir une étanchéité parfaite, sans perte ni fuite d'énergie à travers la vanne. Cette vanne à filetage mâle BSP dispose de joints à face plate. Une gamme de jeux de connexions est disponible pour s'accoupler sur le tuyau. Sa taille est DN15, son raccordement G1/2A, 1kVs. Sa classe de pression est PN16. Elle dispose d'un filetage extérieur selon ISO 228/1 (joint à face plate).
Les documents disponibles :
Fiche technique
| GAMME | BMS |
| FONCTION | vanne |
| Longueur raccordement 1 | 0 mm |
| Longueur raccordement 2 | 0 mm |
| Longueur de travail raccordement 1 | 0 mm |
| Longueur de travail raccordement 2 | 0 mm |
| Avec contacts terminaux | Non |
| Retour tension nulle | Sans |
| Commande manuelle | Oui |
| Traitement de surface | Non traité |
| Qualité du matériau | Laiton, résistant à la dézincification |
| Température ambiante | 5,0 95 °C |
| Matériau du boîtier | Laiton |
| Diamètre nominal | 1/2 pouce (15) |
| Signal de commande | Trois points |
| Signal d'état | Sans |
| Plage de service réglable | Non |
| Contacts auxiliaires | Non |
| Signal d'état réglable | Non |
| Pression nominale d'article | PN 16 |
| Pression nominale de bride | PN 16 |
| Valeur Kvs | 1 m³/h |
| Température moyenne (fonctionnement continu) | 95,0 95 °C |
| Perte par fuite de la valeur Kvs | 0,005 % |
| Caractéristique du sol | Linéaire |
| Antidéflagration | Non |
| Avec raccord d'accouplement 1 | Non |
| Avec raccord d'accouplement 2 | Non |
| Pression différentielle maximale en position ouverte | 16 bar |
| Diamètre extérieur du tube tous les raccordements | 15 mm |
| Raccordements | Autre |
| Hauteur | 54 mm |
| Largeur | 98 mm |
Références spécifiques
| EAN-13 | 3606489661106 |
| MPN | VZ308E-15BP04 |
