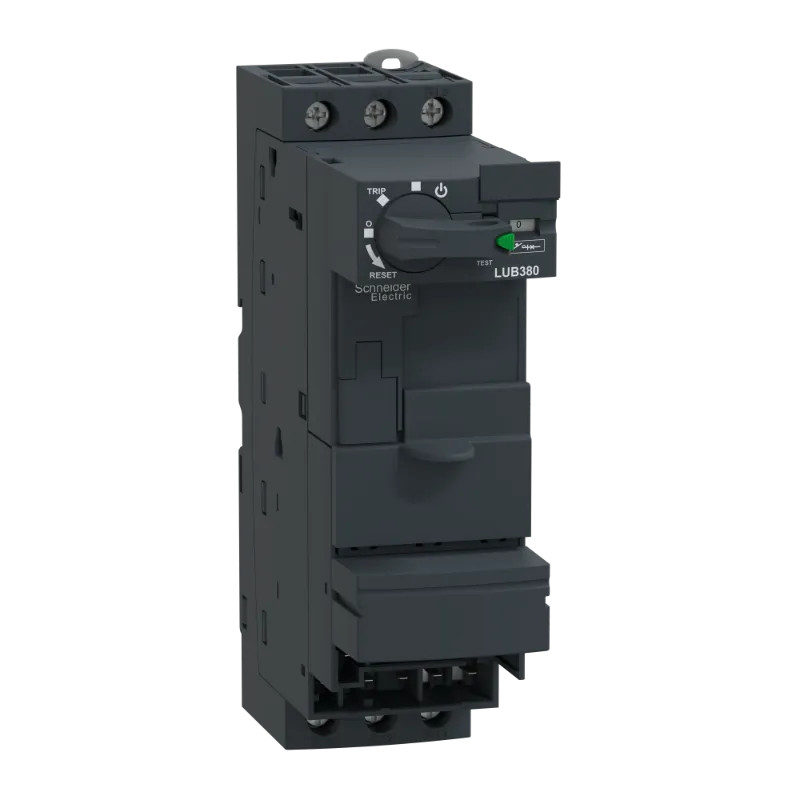

Base puissance départ moteur - 3P - 38A 440V AC43 - sans bornier comm. - TeSys U - 1F+1O - raccordement vis etrier

NO TERMINAL BASE 38A - LUB380 Schneider Electric
search
  • NO TERMINAL BASE 38A - LUB380 Schneider Electric
LUB380
LUB380
59,90 € HT
99,67 €
-40% 0.601
Sur commande
+ De 45 jours

Base puissance départ moteur - 3P - 38A 440V AC43 - sans bornier comm. - TeSys U - 1F+1O - raccordement vis etrier

  Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

  Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

  Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

L'essentiel :

  • Le nombre de sens de rotation à contrôler est 1
  • Le type de contrôle à réaliser est le contrôle avancé
  • La structure modulaire plug & play vous aide à effectuer une maintenance rapide
  • Accès direct aux informations détaillées de chaque départ-moteur de votre installation
  • Système avancé de gestion de moteur

Pour tout savoir :

Cette base de puissance avancée TeSys U, 38A/690V, est à compléter avec une unité de contrôle LUC pour former un contrôleur de démarrage TeSys U, pour applications de moteurs triphasés jusqu'à 18,5kW à 400V. Elle est composée de contacts de puissance, bobine de commande, poignée rotative. Sa conception modulaire pour modules supplémentaires permet de former un démarreur « tout-en-un » avec fonctions de protection et de contrôle. Elle est équipée de contacts auxiliaires de signalisation (1NO+1NC), d'un bornier de commande et d'obturateurs. Elle offre un pouvoir de coupure élevé Icu 25kA à 400V, un contrôle start-stop garanti pour 3600 cycles/heure. Elle est très compact (largeur 45mm), montage sur rail DIN et fixation par vis, dotée d'une poignée rotative cadenassable. Elle est certifiée lorsqu'elle est utilisée avec une unité de contrôle LUC (IEC, UL, CSA, CCC, EAC).

Les documents disponibles :

Fiche technique

GAMME TeSyS U
FONCTION alimentation de base non inversible
Tension d'alimentation de courant nominal à CA 50 Hz 24,0 240 V
Type de tension d'actionnement CA/CC
Classe de protection (IP) IP20
Nombre de contacts auxiliaires à fermeture 1
Protocole pris en charge pour LON Non
Nombre de contacts auxiliaires à ouverture 1
Avec fusible Non
Type de raccordement du circuit principal Borne à vis
Protocole pris en charge pour TCP/IP Non
Protocole pris en charge pour ASI Non
Protocole pris en charge pour PROFIBUS Non
Protocole pris en charge pour CAN Non
Protocole pris en charge pour INTERBUS Non
Protocole pris en charge pour Modbus Non
Protocole pris en charge pour Data-Highway Non
Protocole pris en charge pour DeviceNet Non
Protocole pris en charge pour SUCONET Non
Protocole pris en charge pour autres systèmes de bus Non
Protocole pris en charge pour SERCOS Non
Protocole pris en charge pour INTERBUS-Safety Non
Protocole pris en charge pour AS-Interface Safety at Work Non
Protocole pris en charge pour DeviceNet Safety Non
Protocole pris en charge pour EtherNet/IP Non
Protocole pris en charge pour Foundation Fieldbus Non
Protocole pris en charge pour PROFINET CBA Non
Protocole pris en charge pour PROFINET IO Non
Protocole pris en charge pour PROFIsafe Non
Protocole pris en charge pour SafetyBUS p Non
Tension d'alimentation de courant nominal à CA 60 Hz 24,0 240 V
Tension d'alimentation de courant nominal CC 24,0 220 V
Adapté à un arrêt d'urgence Non
Puissance de fonctionnement nominale, CA-3, 400 V 18,5 kW
Finition du raccordement électrique du circuit auxiliaire / commande Borne à vis
Avec transfo Non
Courant de fonctionnement nominal Ie 38 A
Nombre de voyants lumineux 0
Réinitialisation externe possible Non
Avec déclencheur de court-circuit Oui
Type de starter moteur Démarreur direct
Puissance de fonctionnement nominale, CA-3, 230 V, triphasée 9 kW
Puissance nominale, 460 V, 60 Hz, triphasée 18,5 kW
Courant de fonctionnement nominal, CA-3, 400 V 38 A
Température ambiante, limite supérieure sans restriction 70 °C
Montage possible sur barres profilées Oui
Puissance nominale, 575 V, 60 Hz, triphasée 18,5 kW
Intensité de court-circuit nominale conditionnelle, type 2, 400 V 25000 A
Intensité de court-circuit nominale conditionnelle, type 2, 230 V 25000 A
Intensité de court-circuit nominale conditionnelle, type 1, 480 Y/277 V 10000 A
Intensité de court-circuit nominale conditionnelle, type 1, 600 Y/347 V 4000 A
Type selon CEI 60947-4-3 Classe 2
Nombre de postes de commande 3
Hauteur 154 mm
Largeur 45 mm
Profondeur 126 mm

Références spécifiques

EAN-13 3389111493695
MPN LUB380
