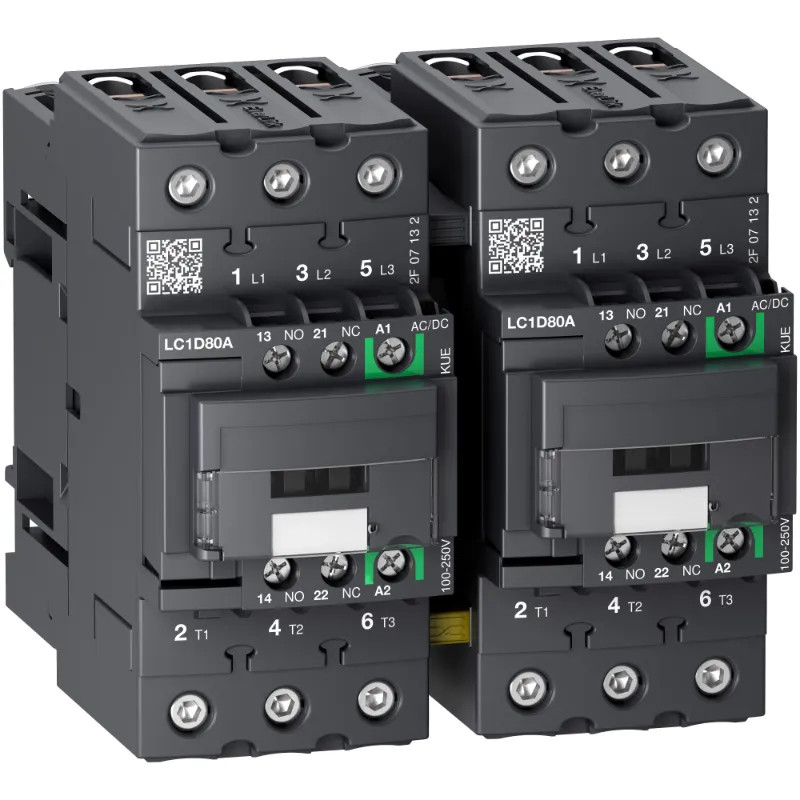

TeSys D - contacteur inverseur - 3P(3 NO) - AC3 - inf. ou egal 440V 80A - 24Vcc - Everlink
LC2D80ABBE
LC2D80ABBE
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Bobine à très faible consommation pour une efficacité énergétique optimisée afin de répondre aux besoins de durabilité
- Conçu pour répondre aux exigences des applications industrielles et HVAC
- Facilité d'installation et d'utilisation avec des vis multistandard
- Conforme à la norme IEC60335-1, amélioration de la résistance au feu et auxiliaires étanches à la poussière
- Expérience client numérique pour les documents techniques
- Guide de maintenance via EcoStruxureTM Facility Expert
Pour tout savoir :
Contacteur inverseur TeSys D, 3 pôles (3NO), pour les applications de commande de moteur jusqu'à 80 A/690 V CA-3 (37 kW à 400 V). Il fournit des bobines 24 V CC à faible consommation avec commande électronique, contacts auxiliaires intégrés 1NO+1NF (certifiés «NF mirror»), une connexion d'alimentation par connecteurs à vis BTR EverLink, un contrôle par borniers à vis étriers. Compact (largeur 119 mm), montage sur rail DIN ou fixation par vis. Certifié multi-normes (IEC, UL, CSA, CCC, EAC, Marine). Pour des taux de fonctionnement jusqu'à 3 600 cycles/heure et des environnements jusqu'à 60 °C, il offre une fiabilité et une durabilité élevées. Avec raccords inverseurs de puissance précâblés, verrouillage mécanique (sans verrouillage électrique).
Les vidéos à regarder :
Fiche technique
| GAMME | TeSyS D |
| FONCTION | contacteur-inverseur |
| Type de tension d'actionnement | CC |
| Classe de protection (IP) | IP20 |
| Nombre de contacts auxiliaires à fermeture | 1 |
| Nombre de contacts auxiliaires à ouverture | 1 |
| Type de raccordement du circuit principal | Borne à vis |
| Type de tension de fonctionnement | CC |
| Classe de protection (NEMA) | Autre |
| Tension de fonctionnement CC | 440,0 440 V |
| Tension d'alimentation de courant nominal CC | 24,0 24 V |
| Puissance de fonctionnement nominale, CA-3, 400 V | 37 kW |
| Nombre de contacts à fermeture en tant que contacts principaux | 3 |
| Nombre de contacts ouverture en tant que contacts principaux | 0 |
| Courant de fonctionnement nominal CA-3, 400 V | 66 A |
| Courant de fonctionnement nominal CA-1, 400 V | 80 A |
| Puissance de fonctionnement nominale NEMA | 29,8 kW |
| Finition du raccordement électrique du circuit auxiliaire / commande | Borne à vis |
| Montage possible sur barres profilées | Oui |
| Hauteur | 122 mm |
| Largeur | 119 mm |
| Profondeur | 120 mm |
Références spécifiques
| EAN-13 | 3606481309426 |
| MPN | LC2D80ABBE |
TeSys D - contacteur inverseur - 3P(3 NO) - AC3 - <= 440V 80A - 24Vcc - Everlink - H122mmxL119mmxP120mm - IP20 - application : charge résistive (AC-1), commande moteur (AC-3) - catégorie d'emploi : AC-1, AC-3, AC-3e
