TeSys GV - disjoncteur magnéto-thermique - Ul- In 80A - 25kA - Everlink

Disjoncteur 80A 25kA - Ul - GV4PB80B Schneider Electric
search

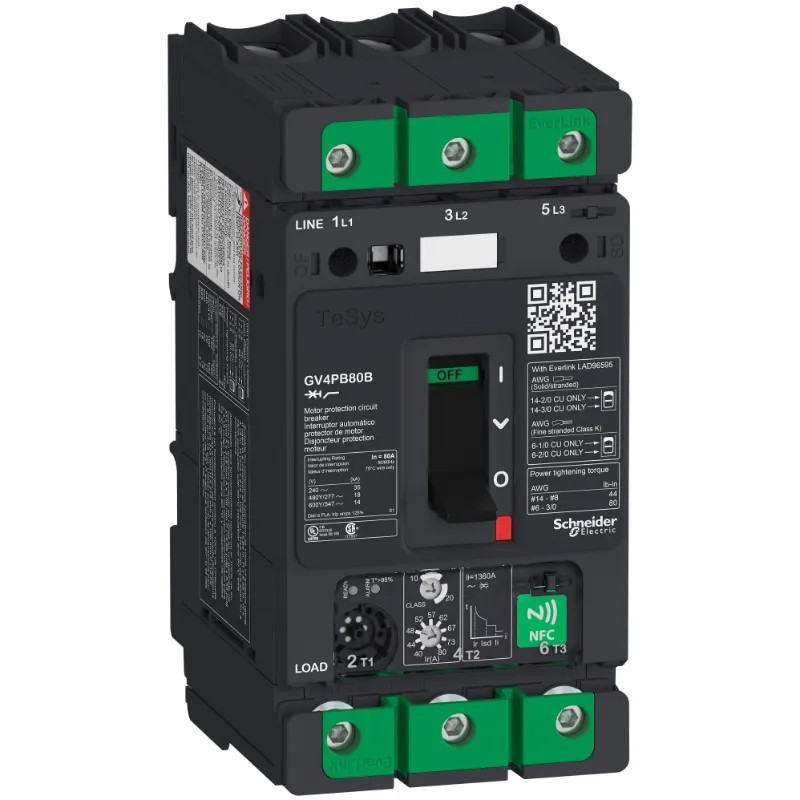

  • Disjoncteur 80A 25kA - Ul - GV4PB80B Schneider Electric
GV4PB80B
GV4PB80B
405,14 € HT
682,06 €
-41% 0.594
Sur commande
+ De 45 jours

TeSys GV - disjoncteur magnétothermique - In 80A - 25kA - Everlink - H155mmxL81mmxP165mm - catégorie d'emploi A, AC-3 - IP40 - UL489 - gris (RAL 7016) - poignée basculante

  Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

  Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

  Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

L'essentiel :

  • Apparence et style modernes pour toutes les machines
  • Facilité d'installation et d'utilisation avec des vis multistandard
  • Raccordement d'alimentation sûr et durable avec les borniers EverLink
  • Expérience client numérique pour les documents techniques

Pour tout savoir :

Disjoncteur moteur TeSys GV, 3 pôles (3P), 80A/690V, pour la protection des moteurs triphasés 22-37kW@400V. Disjoncteur multifonction conforme à la norme UL489, offrant une protection magnéto-thermique et moteur avancée, un pouvoir de coupure Icu de 50kA à 400V, un contrôle start-stop par maneton, et un raccordement par bornier à vis Everlink. Protection thermique réglable par commutateurs rotatifs avec un courant de réglage Ir dans la plage 40-80 A, une classe de déclenchement sélectionnable 10 ou 20, un courant de déclenchement nominal 125 %, protection magnétique à 17 In. Les protections avancées sont réglables avec un smartphone (technologie NFC) et incluent la protection à délais court Isd, contre le déséquilibre et la perte de phase, les défauts à la terre, le rotor verrouillé et le démarrage prolongé. Il libère des emplacements internes pour des blocs de contacts auxiliaires supplémentaires (OF, SD) et des déclencheurs de tension (MN, MX). Il peut être équipé en externe de 1 ou 2 modules SDx auxiliaires afin de différencier les alarmes et les défauts. Certifié multi-normes (IEC, UL 489, CSA C22.2 N°5).

Les documents disponibles :

Fiche technique

GAMME TeSyS GV
FONCTION disjoncteur moteur
Nombre de pôles 3
Avec déclencheur à sous-tension intégré Non
Avec commutateur auxiliaire intégré Non
Technique de déclenchement Électronique
Courant de commutation de court-circuit limite nominal Icu à 400 V, CA 25 kA
Sensible à une défaillance de phase Oui
Classe de protection (IP) IP40
Type de raccordement du circuit principal Borne à vis
Finition de l'élément d'actionnement Levier
Type de construction de l'appareil Appareil complet installé dans un boîtier
Réglage de courant du déclencheur de surcharge 40,0 80 A
Plage de réglage du déclencheur de court-circuit non retardé 1360,0 1360 A
Avec protection thermique Oui
Tension de fonctionnement normale 0,0 690 V
Puissance de fonctionnement nominale, CA-3, 400 V 37 kW
Puissance dissipée 13,8 W
Puissance de fonctionnement nominale, CA-3, 230 V 22 kW
Courant permanent nominal Iu 80 A
Hauteur 171 mm
Largeur 81 mm
Profondeur 116 mm

Références spécifiques

EAN-13 3606489868734
MPN GV4PB80B
