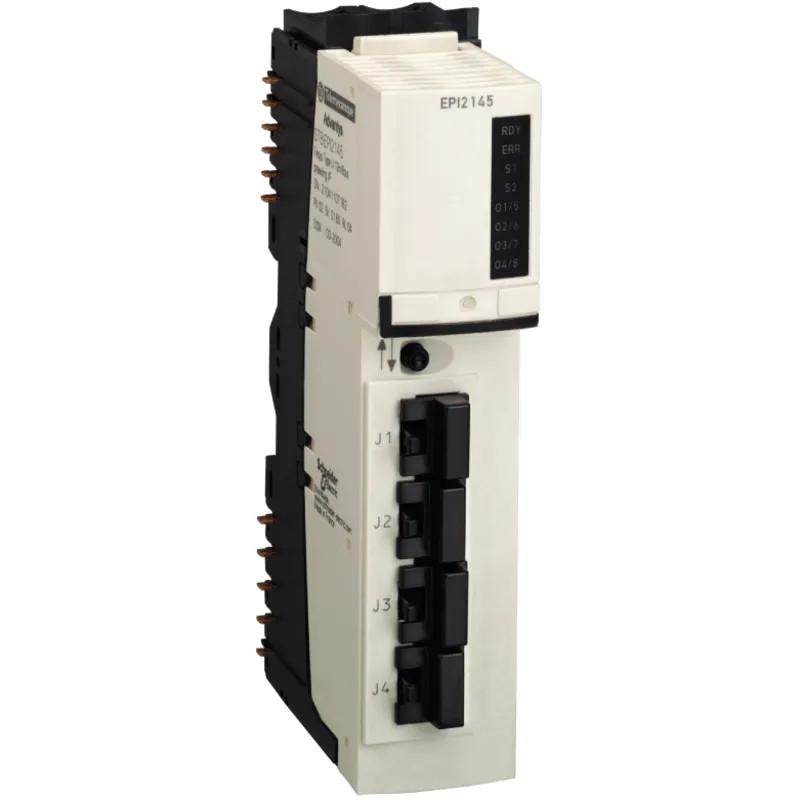

Advantys STB - kit d'interface parallèle - 12 canaux E - 8 canaux S
STBEPI2145K
STBEPI2145K
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Adaptable au réseau
- Simple, ouvert et flexible
- Gain de temps et d'argent, maintenance et tâches de diagnostic simplifiées
- logiciel de configuration Modicon
- Fusible intégré de protection d'alimentation sur temporisation PDM 10 A
- Protection contre les surcharges
- Protection contre les courts-circuits
- Résistance de protection d'entrée limitée
- Indice de protection IP20
- Large plage de température de fonctionnement de -25 °C à 70 °C
Pour tout savoir :
Ce produit fait partie de la gamme Modicon STB, une offre d'E/S distribuées modulaires. Ce kit d'interface parallèle comporte 12 voies d'entrée et 8 voies de sortie. Il a une tension d'alimentation d'E/S de 24 V CC, une consommation de courant de ≤ 100 mA à 24 VCC pour le bus de capteur, ≤ 220 mA à 24 VCC pour le bus d'actionneur pendant 150 ms, 100 mA à 5 VCC pour le bus logique. Ce produit est compatible avec la plupart des principaux réseaux de bus de terrain. Il est équipé de 4 connecteurs RJ45 pour le raccordement électrique. Il s'agit d'un produit classé IP20. Ses dimensions sont 128.3mm (largeur) x 170mm (profondeur) x 28.1mm (hauteur) et pèse 0.165kg. Il est adapté aux applications d'emballage, d'embouteillage, d'assemblage, de distribution, de textile, d'impression et de machines à semi-conducteurs. Ce produit est certifié FM Class 1 Division 2, CE, UL et CSA. Ce kit convient pour une utilisation avec le module de distribution d'alimentation STBPDT3100/3105 et la base de montage STBXBA3000. Le kit comprend un connecteur à ressort, une embase STBXBA3000, un connecteur à vis et un module STBEPI2145. Le Modicon LMC058 est la solution optimale pour le contrôle et le positionnement des axes, y compris les fonctions d'automatisation. Il fait partie de l'approche flexible du contrôle des machines, un composant clé de MachineStruxure.
Fiche technique
| GAMME | Advantys STB |
| FONCTION | kit d'interface parallèle |
| Finition du raccordement électrique | Raccordement par borne à ressort |
| Nombre d'entrées numériques | 12 |
| Protection contre les courts-circuits, sorties disponibles | Oui |
| Classe de protection (IP) | IP20 |
| Protocole pris en charge pour LON | Non |
| Protocole pris en charge pour TCP/IP | Oui |
| Protocole pris en charge pour ASI | Non |
| Protocole pris en charge pour PROFIBUS | Oui |
| Type de tension d'alimentation | CC |
| Protocole pris en charge pour CAN | Oui |
| Protocole pris en charge pour INTERBUS | Oui |
| Protocole pris en charge pour KNX | Non |
| Protocole pris en charge pour Modbus | Oui |
| Protocole pris en charge pour Data-Highway | Non |
| Protocole pris en charge pour DeviceNet | Oui |
| Protocole pris en charge pour SUCONET | Non |
| Protocole pris en charge pour autres systèmes de bus | Non |
| Tension d'alimentation CC | 24,0 24 V |
| Protocole pris en charge pour SERCOS | Non |
| Protocole pris en charge pour INTERBUS-Safety | Non |
| Protocole pris en charge pour AS-Interface Safety at Work | Non |
| Protocole pris en charge pour DeviceNet Safety | Non |
| Protocole pris en charge pour EtherNet/IP | Oui |
| Protocole pris en charge pour Foundation Fieldbus | Non |
| Protocole pris en charge pour PROFINET CBA | Non |
| Protocole pris en charge pour PROFINET IO | Non |
| Protocole pris en charge pour PROFIsafe | Non |
| Protocole pris en charge pour SafetyBUS p | Non |
| Supporte le protocole pour EtherCAT | Non |
| Type de tension d'entrée | CC |
| Adapté aux fonctions de sécurité | Non |
| Montage possible sur barres profilées | Non |
| Nombre d'interfaces matérielles Industrial Ethernet | 0 |
| Nombre d'interfaces matérielles en série RS-232 | 0 |
| Nombre d'interfaces matérielles en série RS-422 | 0 |
| Nombre d'interfaces matérielles en série RS-485 | 0 |
| Nombre d'interfaces matérielles en série TTY | 0 |
| Nombre d'interfaces matérielles USB | 0 |
| Nombre d'interfaces matérielles parallèles | 0 |
| Niveau de performance selon EN ISO 13849-1 | Sans |
| Nombre d'autres interfaces matérielles | 1 |
| SIL conformément à IEC 61508 | Sans |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Raccordement au bus de champ possible sur coupleur de bus séparé | Oui |
| Composants système | Oui |
| Matériel associé (Ex ia) | Non |
| Matériel associé (Ex ib) | Non |
| Nombre d'interfaces matérielles PROFINET | 0 |
| Nombre d'interfaces matérielles Wireless | 0 |
| Encastrement frontal possible | Non |
| Montage sur rack possible | Oui |
| Montage mural/direct possible | Non |
| Standard radio Bluetooth | Non |
| Standard radio WLAN 802.11 | Non |
| Maître IO-Link | Non |
| Standard radio GPRS | Non |
| Standard radio GSM | Non |
| Standard radio UMTS | Non |
| Certifié pour zone à risque selon UL classe I | Non |
| Certifié pour zone à risque selon UL classe II | Non |
| Certifié pour zone à risque selon UL classe III | Non |
| Certifié pour zone à risque selon UL division 1 | Non |
| Certifié pour zone à risque selon UL division 2 | Non |
| Certifié pour zone à risque selon UL groupe A (acétylène) | Non |
| Certifié pour zone à risque selon UL groupe B (hydrogène) | Non |
| Certifié pour zone à risque selon UL groupe C (éthylène) | Non |
| Certifié pour zone à risque selon UL groupe D (propane) | Non |
| Certifié pour zone à risque selon UL groupe E (poussière de métal) | Non |
| Certifié pour zone à risque selon UL groupe F (poussière carbonée) | Non |
| Certifié pour zone à risque selon UL groupe G (poussière non conductrice) | Non |
| Courant d'entrée au signal 1 | 2 mA |
| Nombre de sorties numériques | 8 |
| Temps de retard en cas de changement de signal | 2,0 2 ms |
| Avec interface optique | Non |
| Courant de sortie | 0,8 A |
| Tension admissible à la sortie | 24,0 24 V |
| Type de sortie numérique | Autre |
| Tension admissible à l'entrée | -3,0 30 V |
| Type de tension de sortie | CC |
| Entrées numériques configurables | Non |
| Sorties numériques configurables | Oui |
| Hauteur | 28,1 mm |
| Largeur | 128,3 mm |
| Profondeur | 170 mm |
Références spécifiques
| EAN-13 | 3595863933130 |
| MPN | STBEPI2145K |
