Pour tout savoir :

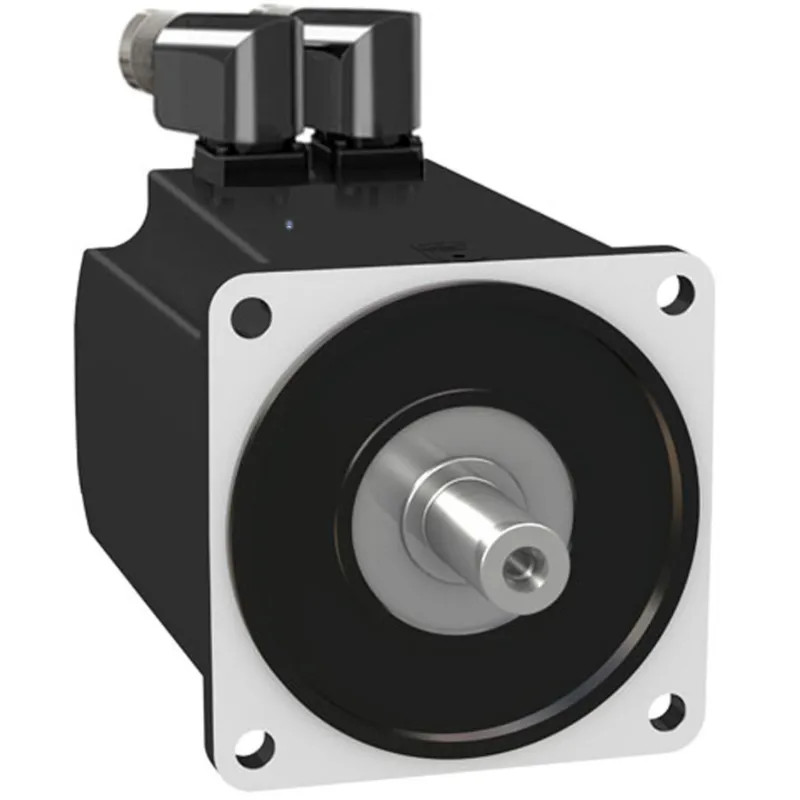

Ce produit fait partie de la gamme de Lexiums, une offre de servovariateurs de mouvement et de servomoteurs. Le servomoteur AC 10 pôles dispose d'un faible moment d'inertie avec une vitesse mécanique maximale de 4 000 tr/min et d'un arbre à clavette parallèle IP54 sans frein de maintien. Il est équipé d'un codeur absolu haute résolution SinCos Hiperface® monotour (131072 points/tour) qui donne une position angulaire de l'arbre avec une précision inférieure à ±1,3 minutes d'arc. Le servomoteur BSH répond aux exigences de précision et de performances dynamiques élevées, en raison de la faible inertie du rotor. Il est compact et offre une densité de puissance élevée. Il s'agit d'un servomoteur synchrone avec une tension d'alimentation de 480 V, un courant permanent maximum de 61 A et une puissance continue de 3,3 W. Les dimensions de l'arbre sont de 24 mm (diamètre) x 50 mm (longueur). Il est équipé de connecteurs rotatifs à angle droit pour la connexion électrique. Il s'agit d'un produit classé IP50. Sa dimension est de 327,5 mm (longueur), les dimensions du collier de centrage sont de 3,5 mm (profondeur) x 130 mm (diamètre) avec un diamètre de cercle de 165 mm du trou de montage. Il pèse 21,2 kg. Ce produit est compatible avec les servo variateurs Lexium 05 et Lexium 15. Il prend en charge le montage sur bride standard international de 140 mm avec un système de refroidissement à convection naturelle. Le codeur indique la position absolue du moteur pour que les flux puissent être synchronisés et envoie les données du servomoteur au variateur, ce qui permet d'identifier automatiquement le moteur au démarrage du servomoteur. Servomoteur BSH avec stator 3 phases et aimants en fer néodyme-bore (NdFeB). Boîtier avec revêtement de protection de peinture noire opaque RAL 9005. Bride de montage axial 4 points. Câbles et connecteurs à commander séparément.
