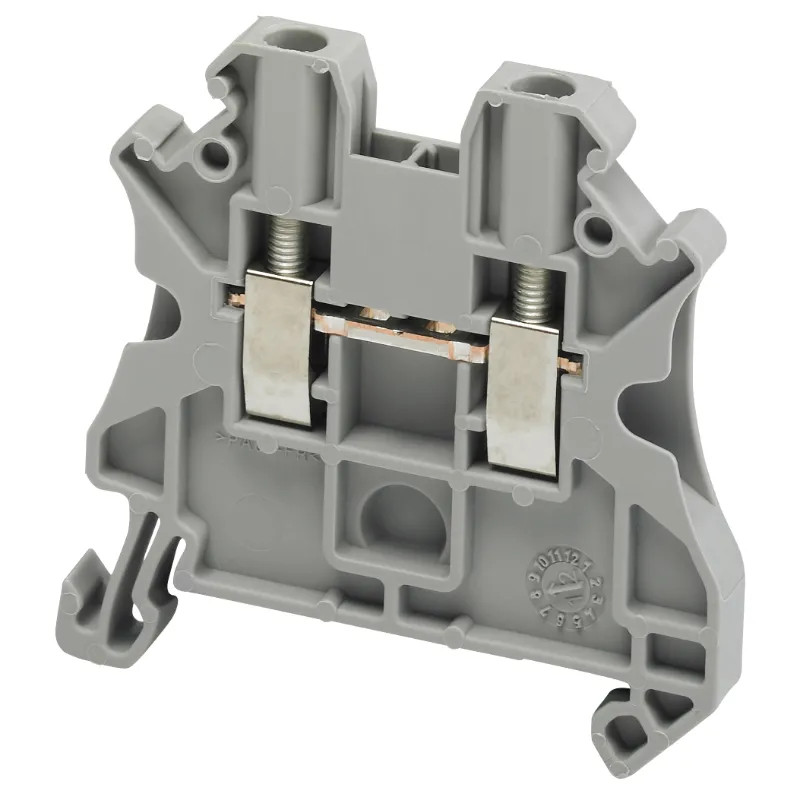

Linergy TR - borne à vis - passant - 2 points - 2,5mm² - gris - H47,5mmxL5,2mm - encliquetable - 1 point multiple de connexion
NSYTRV22
NSYTRV22
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Il fait partie du bornier de passage Linergy de section nominale 2,5 mm².
- Montage par clips et raccordement latéral par bornier à vis 1x1 simple niveau.
- Le relâchement de la pression sur les côtés arrête le flux des extrémités de câble.
- Facilite le stockage en évitant de mélanger des extrémités de câbles de différentes tailles.
- Identifie la section des extrémités de câble qu'il contient.
Pour tout savoir :
Linergy TR est un bornier pour Linergy. Il fait partie du bornier de passage Linergy de section nominale 2.5mm². La tension assignée d’emploi est de 600V selon CSA/cURus, 1000V selon EN/IEC 60947-7-1 et 690V selon ATEX Exe II Ex II 2 GD. Le courant nominal est de 24A selon EN/IEC 60947-7-1, 20A selon CSA/cURus et 22A selon ATEX Exe II Ex II 2 GD. Il est gris. Le montage se fait par encliquetage et le raccordement latéral par bornier à vis 1x1 à un seul niveau. Il se connecte et déconnecte à l'aide d'un tournevis. Il est compatible avec les coffrets Spacial pour Prisma G, Prisma P, Pragma, Prisma PH, Prisma Pack, Spacial, Kaedra, TeSys. Ce lot contient 50 unités. Il fonctionne entre -40 et 130 °C, conformément aux normes IEC 60216-1 et VDE 0304-T21. Il est certifié multi-normes (ATEX, CSA, cURus, DNV, GL, LR, VDE, IEC-Ex, EAC).
Les documents disponibles :
Fiche technique
| GAMME | Linergy TR |
| FONCTION | kit bornier |
| Plaque de fermeture requise | Oui |
| Type de montage | Profilé chapeau 35 mm |
| Finition raccordement électrique 1 | Borne à vis |
| Couleur | Gris |
| Finition raccordement électrique 2 | Borne à vis |
| Section de conducteur connectable à fil fin avec embout de câble | 0,2 2,5 mm² |
| Section de conducteur connectable à fil fin sans embout de câble | 0,14 4 mm² |
| Matériau du corps isolant | Thermoplastique |
| Courant assigné In | 24 A |
| Finition antidéflagrante 'Ex e' | Oui |
| Tension assignée | 1000 V |
| Température de fonctionnement | -40,0 130 °C |
| Nombre d'étages | 1 |
| Nombre de positions de serrage par étage | 2 |
| Étages reliés à l'intérieur | Non |
| Adapté aux matériaux conducteurs | Aluminium/cuivre |
| Section de conducteur connectable monofilaire | 0,14 4 mm² |
| Section de conducteur connectable multifilaire | 0,14 4 mm² |
| Classe d'inflammabilité du matériau isolant selon UL 94 | V0 |
| Hauteur | 47,5 mm |
| Largeur | 5,2 mm |
| Profondeur | 47,7 mm |
Références spécifiques
| EAN-13 | 3606480531798 |
| MPN | NSYTRV22 |
