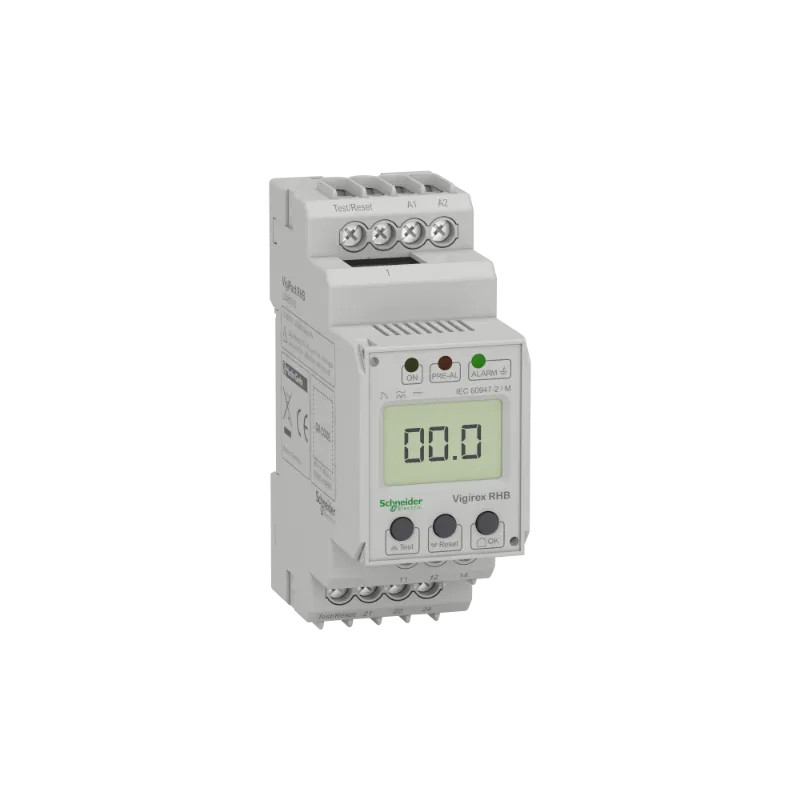

VigiPacT RHB - relais différentiel type B - 0,03 à 3A - 100/250V CA - 100/250V CC - installation rail DIN

L'essentiel :

• Assure la coordination avec les disjoncteurs ComPacT (arrêt dans les 40 ms)
• Surveillance continue de l'alimentation, de la liaison relais/tore et de l'électronique interne
• Isolation renforcée des relais VigiPact (catégorie de surtension IV)
• Accès aux réglages protégés par un capot plombable ou un mot de passe
• Mesure efficace des courants de fuite à la terre
• Pas de déclenchement sous les courants de fuite inférieurs à 80 % du seuil
• Pas de déclenchement sous les courants de fuite transitoires
• Courbe de déclenchement à temps inverse
• Conforme à la directive RoHS et à la règlementation REACh

Pour tout savoir :

Le VigiPacT RHB est un relais de surveillance et de protection différentielle monté sur rail DIN. Il protège contre les contacts directs ou indirects des personnes, les risques d'incendie et les moteurs. Il mesure le courant de fuite à la terre dans une installation électrique via son tore associé. Il déclenche le disjoncteur associé lorsque le courant de fonctionnement résiduel réglé est dépassé. Il peut activer une alarme et une pré-alarme. La tension d'alimentation opérationnelle est de 100/250 VCA 50/400 Hz ou 100/250 VCC. Il s'agit d'une classe de protection différentielle de type B. La sensibilité du courant (IDn) est réglable de 30 mA à 3 A sur le clavier. La temporisation (Dt) est réglable au clavier d'instantanée à 10 s. La tension du système de distribution surveillé peut atteindre 1 000 VCA 50/60/400 Hz. Il est installé sur un rail DIN à l'intérieur d'un tableau électrique et son degré de protection est IP40. Il doit être associé à un tore compatible Schneider Electric de type B.
