L'essentiel :
- Assurent la coordination avec les disjoncteurs ComPacT (arrêt dans les 40 ms)
- Surveillance continue de l'alimentation, de la liaison relais/torïde et de l'électronique interne
- Isolation renforcée des relais VigiPacT (catégorie de surtension IV)
- Accès aux réglages protégés par un capot plombable ou un mot de passe
Pour tout savoir :

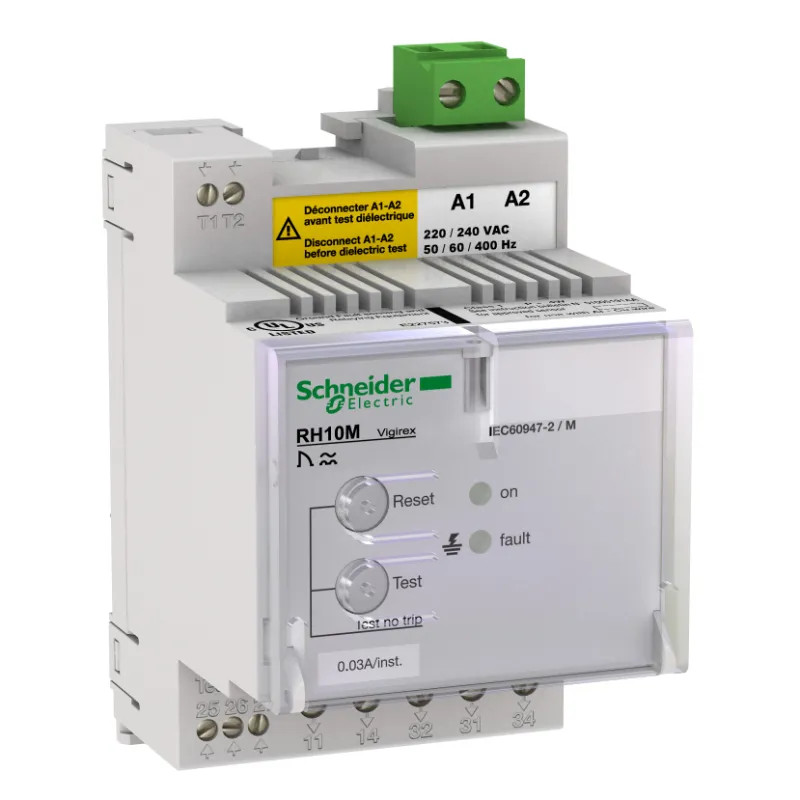

Le VigiPacT RH10M est un relais de protection différentielle monté sur rail DIN. Il protège contre les contacts directs ou indirects des personnes, les risques d'incendie et les moteurs. Il mesure le courant de fuite à la terre dans une installation électrique via son tore associé. Il déclenche le disjoncteur associé lorsque le courant de fonctionnement résiduel réglé est dépassé.
A quels standards et normes le produit répond-il ?
La tension d'alimentation opérationnelle est de 380/415 VCA 50/60 Hz. Il s'agit d'une protection différentielle de type A. La sensibilité du courant (IDn) est fixée à 300 mA. La temporisation (Dt) est instantanée. Il nécessite une réinitialisation manuelle locale après l'élimination d'un défaut. La tension du système de distribution surveillé peut atteindre 1 000 VCA 50/60/400 Hz. Il est installé sur un rail DIN à l'intérieur d'un tableau électrique et son degré de protection est IP40. Il doit être associé à un capteur tore ou rectangulaire compatible Schneider Electric de type A.
La gamme VigiPacT de Schneider Electric offre une protection complète contre les courants de fuite à la terre pour tous types d'installations AC, garantissant la sécurité des personnes et des biens. Conformes aux normes internationales, ces relais de protection et de surveillance sont idéaux pour les systèmes TT, TNS et IT.
