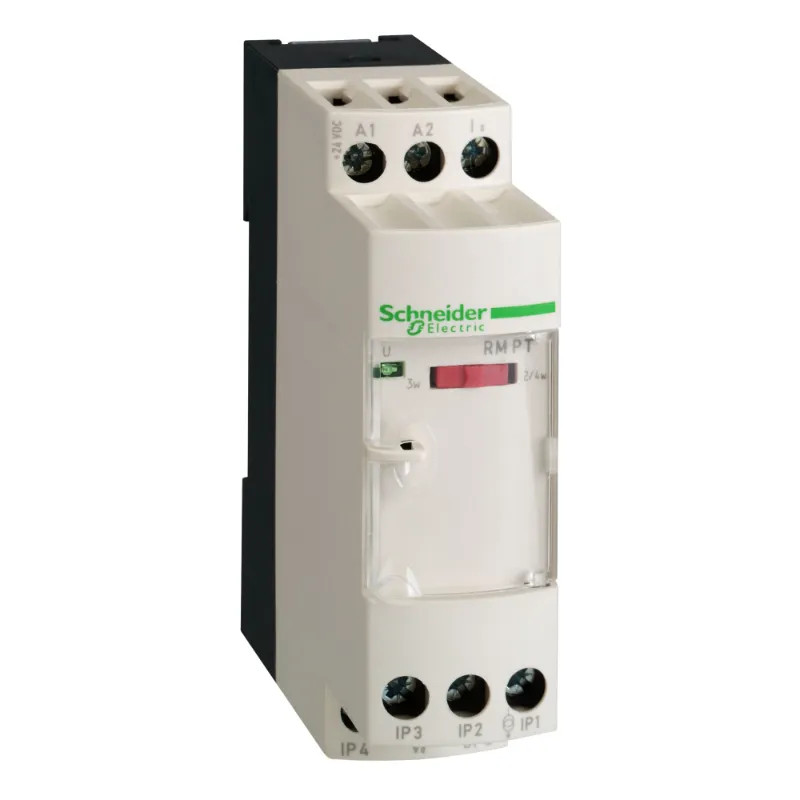

Harmony - émetteur de températ. pour sondes Universal Pt100 0..100°C/32..212°F
RMPT30BD
RMPT30BD
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
Pour tout savoir :
Ce transmetteur de température fait partie de la gamme d'interfaces Harmony Analog. Il est conçu pour convertir le signal de la sonde Pt100 en signal électrique standard compatible avec les plateformes d'automatisation et les contrôleurs. Sa tension d'alimentation est de 24V DC, non isolée. Il permet également d'augmenter la distance de connexion entre un capteur et le dispositif d'acquisition de mesures. Des câbles standards sont utilisés pour connecter les convertisseurs aux équipements de procédé (PLC), plus économiques que les câbles d'extension ou les câbles de compensation. Il est conforme aux normes CEI, certifié UL et CSA pour une utilisation universelle.
Les documents disponibles :
Fiche technique
| GAMME | Harmony Analog |
| FONCTION | convertisseur pour sondes universelles Pt100 |
| Nombre de plages de sortie -20 mA ... +20 mA | 0 0 |
| Nombre de plages de sortie -20 V ... +20 V | 0 0 |
| Nombre de plages de sortie 20 mA ... 0 mA | 0 |
| Nombre de plages de sortie 20 mA ... 4 mA | 0 |
| Nombre de plages de sortie -300 mV ... +300 mV | 0 0 |
| Nombre de plages de sortie -5 mA ... +5 mA | 0 0 |
| Nombre de plages de sortie -5 V ... +5 V | 0 0 |
| Nombre de plages de sortie 5 V ... 0 V | 0 |
| Nombre de plages de sortie 5 V ... 1 V | 0 |
| Nombre de plages de sortie -500 mV ... +500 mV | 0 0 |
| Nombre de canaux | 1 |
| Finition du raccordement électrique | Borne à vis |
| Nombre de plages de sortie -60 mV ... +60 mV | 0 0 |
| Nombre de plages d'entrée +10 V ... -10 V | 0 0 |
| Nombre de plages d'entrée +5 V ... -5 V | 0 0 |
| Nombre de plages d'entrée 0 V ... 1 V | 0 |
| Nombre de plages d'entrée 0 mA ... 10 mA | 0 |
| Nombre de plages d'entrée 0 V ... 10 V | 1 |
| Nombre de plages d'entrée 0 mV ... 100 mV | 0 |
| Nombre de plages d'entrée 0 V ... 2 V | 0 |
| Nombre de plages d'entrée 0 V ... 2,5 V | 0 |
| Nombre de plages d'entrée 0 mA ... 20 mA | 1 |
| Nombre de plages d'entrée 0 V ... 20 V | 0 |
| Nombre de plages d'entrée 0 mV ... 200 mV | 0 |
| Nombre de plages d'entrée 0 V ... 24 V | 0 |
| Nombre de plages d'entrée 0 V ... 30 V | 0 |
| Nombre de plages d'entrée 0 mV ... 300 mV | 0 |
| Nombre de plages d'entrée 0 mA ... 5 mA | 0 |
| Nombre de plages d'entrée 0 V ... 5 V | 0 |
| Nombre de plages d'entrée 0 mV ... 500 mV | 0 |
| Nombre de plages d'entrée 0 mV ... 60 mV | 0 |
| Nombre de plages d'entrée -1 V ... +1 V | 0 0 |
| Nombre de plages d'entrée 1 V ... 5 V | 0 |
| Nombre de plages d'entrée -10 mA ... +10 mA | 0 0 |
| Nombre de plages d'entrée -10 V ... +10 V | 0 0 |
| Nombre de plages d'entrée 10 V ... 0 V | 0 |
| Nombre de plages d'entrée 10 V ... 2 V | 0 |
| Nombre de plages d'entrée -100 mV ... +100 mV | 0 0 |
| Nombre de plages d'entrée -2 V ... +2 V | 0 0 |
| Nombre de plages d'entrée 2 V ... 10 V | 0 |
| Nombre de plages d'entrée -2,5 V ... +2,5 V | 0 0 |
| Nombre de plages d'entrée -20 mA ... +20 mA | 0 0 |
| Nombre de plages d'entrée -20 V ... +20 V | 0 0 |
| Type de montage | Barre profilée fixation à vis |
| Nombre de plages d'entrée 20 mA ... 0 mA | 0 |
| Nombre de plages d'entrée 20 mA ... 4 mA | 0 |
| Nombre de plages d'entrée -300 mV ... +300 mV | 0 0 |
| Nombre de plages d'entrée 4 mA ... 20 mA | 1 |
| Nombre de plages d'entrée -5 mA ... +5 mA | 0 0 |
| Nombre de plages d'entrée -5 V ... +5 V | 0 0 |
| Nombre de plages d'entrée 5 V ... 0 V | 0 |
| Nombre de plages d'entrée 5 V ... 1 V | 0 |
| Nombre de plages d'entrée -500 mV ... +500 mV | 0 0 |
| Nombre de plages d'entrée -60 mV ... +60 mV | 0 0 |
| Charge | 0,2 0,2 Ohm |
| À sécurité intrinsèque selon EN 60947-5-6 NAMUR | Oui |
| Séparation galvanique entre la sortie et la sortie | Non |
| Séparation galvanique entre l'entrée et la sortie | Non |
| Séparation galvanique entre les entrées | Non |
| Séparation galvanique entre la tension d'alimentation et les autres circuits | Non |
| Type de boîtier | Autre |
| Sortie de signalisation de défaut | Non |
| Classe de protection (IP) | IP20 |
| Nombre de plages de sortie 0 V ... 10 V | 1 |
| Nombre de plages de sortie 0 mA ... 20 mA | 1 |
| Nombre de plages de sortie 0 V ... 5 V | 0 |
| Nombre de plages de sortie 2 V ... 10 V | 0 |
| Nombre de plages de sortie 4 mA ... 20 mA | 1 |
| Température de fonctionnement | 0,0 60 °C |
| Tension d'alimentation assignée CC | 24,0 24 V |
| Puissance absorbée | 1,44 W |
| Tension de commutation | 24 V |
| Courant de commutation | 0,004 A |
| SIL conformément à IEC 61508 | Sans |
| Nombre de plages de sortie +10 V ... -10 V | 0 0 |
| Nombre de plages de sortie +5 V ... -5 V | 0 0 |
| Nombre de plages de sortie -1 V ... +1 V | 0 0 |
| Nombre de plages de sortie -10 mA ... +10 mA | 0 0 |
| Nombre de plages de sortie -10 V ... +10 V | 0 0 |
| Nombre de plages de sortie -100 mV ... +100 mV | 0 0 |
| Nombre de plages de sortie -2 V ... +2 V | 0 0 |
| Nombre de plages de sortie -2,5 V ... +2,5 V | 0 0 |
| Puissance de commutation | 1,4 VA |
| Nombre de plages de sortie 0 V ... 1 V | 0 |
| Nombre de plages de sortie 0 mA ... 10 mA | 0 |
| Nombre de plages de sortie 0 mV ... 100 mV | 0 |
| Nombre de plages de sortie 0 V ... 2 V | 0 |
| Nombre de plages de sortie 0 V ... 2,5 V | 0 |
| Nombre de plages de sortie 0 V ... 20 V | 0 |
| Nombre de plages de sortie 0 mV ... 200 mV | 0 |
| Nombre de plages de sortie 0 V ... 24 V | 0 |
| Nombre de plages de sortie 0 V ... 30 V | 0 |
| Nombre de plages de sortie 0 mV ... 300 mV | 0 |
| Nombre de plages de sortie 0 mA ... 5 mA | 0 |
| Nombre de plages de sortie 0 mV ... 500 mV | 0 |
| Nombre de plages de sortie 0 mV ... 60 mV | 0 |
| Type d'alimentation électrique | Actif |
| Nombre de plages de sortie 1 V ... 5 V | 0 |
| Nombre de plages de sortie 10 V ... 0 V | 0 |
| Nombre de plages de sortie 10 V ... 2 V | 0 |
| Hauteur | 78 mm |
| Largeur | 25 mm |
| Profondeur | 80 mm |
Références spécifiques
| EAN-13 | 3389110108965 |
| MPN | RMPT30BD |
