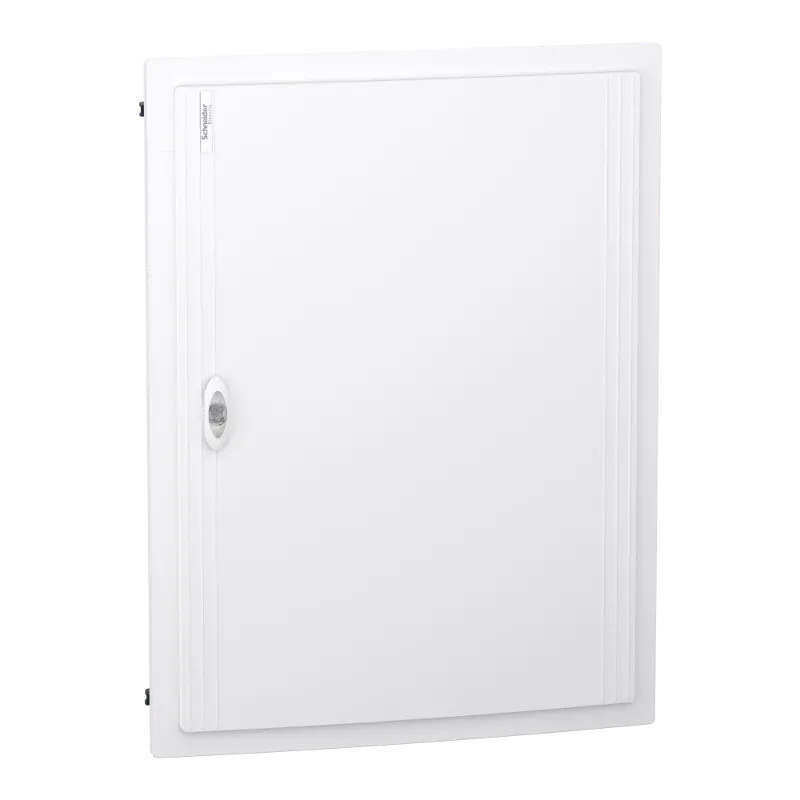

PrismaSeT XS - Coffret plastique encastré 4 rang. 24 modules - avec porte pleine

L'essentiel :

• Ergonomie d'installation améliorée pour les électriciens et les installateurs
• Design tendance, simple et attrayant
• Protection maximale de l'installation avec sa porte intégrée
• Compatible avec les appareils et accessoires de distribution électrique Schneider
• Rail DIN déclipsables

Pour tout savoir :

A quoi sert le produit ? Où l'installer ?

Ce coffret PrismaSeT XS est un coffret de distribution encastrable, en métal et plastique, composé de 4 rangées de 24 modules de 18mm. Il est muni d'une porte pleine de degrés de protection IP40 et IK09. Il peut accueillir tous types d'appareillages modulaires. Compatibles avec nos produits embrochables (XE), ce coffret est dédié à une installation en intérieur et est destiné aux secteurs résidentiel et tertiaire. Le coffret, le plastron et la porte de couleur blanche (RAL 9003) rendent plus esthétique vos équipements. La classe d'isolation électrique est de classe II.

Qu'est-ce que je reçois quand j'achète cette référence ?

Ce produit se compose d'un coffret, d'une plastron, d'une porte, 4 étiquettes d'identification, 4 protections d'étiquette, 1 bande d'obturation et du matériel de fixation de câbles. Le boîtier et le plastron sont en technoplastique, la porte en métal et la partie arrière est en métal et en plastique. Il est également livré avec 1 bornier qui offre 38 sorties (6x25mm² + 32x4mm²).

Quels sont les avantages à l'installation ?

Ce coffret est conçu pour offrir ergonomie et flexibilité d'installation. Les câbles peuvent entrer par le haut ou le bas du coffret grâce aux plaques d'entrée de câbles amovibles. Il permet une entrée par câble ou par tube. Il est équipé d'une plaque arrière et de 4 rails DIN amovibles (à vis), qui facilitent les opérations de câblage et de maintenance.

A quels standards et normes le produit répond-il ?

Il est conforme aux normes IEC 60670-1 et 24, IEC 61439-1 et 3.

Le saviez-vous ?

Il peut accueillir un distributeur vertical Acti9 VDIS

Le PrismaSeT XS jusqu’à 125 A est un coffret modulaire robuste disponible en encastré et en saillie. Il est facile à installer, efficace et esthétique. Ce coffret améliore l’ergonomie d’installation pour les électriciens et les installateurs et convient parfaitement à toutes les installations de bâtiments commerciaux et résidentiels haut de gamme.
