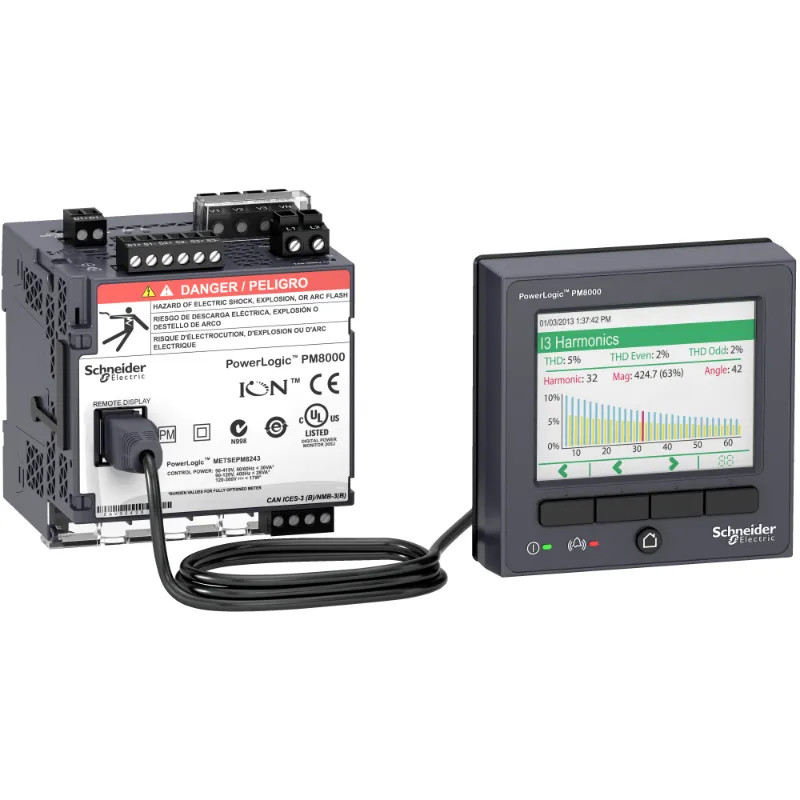

PowerLogic PM8000 avancée - centrale mesure - écran déporté - 20-60Vcc
METSEPM8314
METSEPM8314
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Niveau de précision de la mesure : Classe 0,2S énergie active et classe 0,5S énergie réactive
Pour tout savoir :
A quoi sert le produit ? Où l'installer ?
Cette centrale de mesure encastrée avec afficheur déporté permet d'analyser les caractéristiques des signaux électriques (perturbations, harmoniques, déphasage, facteur de puissance) et de calculer les consommations électriques. De cette manière, elle contribue à l'anticipation des perturbations et des pannes. Installée en face avant d'armoire électrique pour une visualisation locale, les données peuvent également être consultées à distance à travers des réseaux Modbus ou Ethernet. Le produit est à installer dans des salles électriques de sites industriels ou de sites dit critiques (hôpitaux, Datacenter, aéroports, zones portuaires…)
Qu'est-ce que je reçois quand j'achète cette référence ?
METSEPM8314 se compose d une boite composée de la centrale avec écran déporté et d'un sachet avec les borniers amovibles.
Quels sont les avantages à l'installation ?
Le produit est à installer avec des clips à ressort pour mettre la centrale en face avant de l'armoire très facilement et très rapidement. De plus, il n'y a pas besoin de logiciel pour le paramétrage, tout se fait avec l'écran déporté.
A quels standards et normes le produit répond-il ?
Toutes les centrales PM8000 sont conformes aux normes internationales de précision des mesures. La centrale de mesure répond à la norme EN 50160: 2010 sur le rapport de conformité de la qualité de l'énergie et à la norme CEI 61000-4-30 : classe S sur la mesure de la qualité de l'alimentation jusqu'à 63ème harmonique
Le saviez-vous ?
Des variantes existent avec afficheur intégré, afficheur déporté ou sans afficheur déporté (afficheur en option) Ce produit fonctionne avec des transformateurs d'intensité de type ouvrant ou fixe dont ceux de la gamme PowerLogic de Schneider Electric. Il peut aussi être associé au logiciel EcoStruxure™ Power Monitoring Expert pour des analyses plus approfondies.
PowerLogic PM est la gamme qui collecte des données pertinentes sur l'énergie et l'alimentation pour identifier les systèmes électriques peu performants. Les produits de la gamme utilise l'horodatage en millisecondes pour analyser les phénomènes transitoires électriques qui peuvent perturber les charges présentes sur le réseau électrique.
Fiche technique
| GAMME | PowerLogic |
| FONCTION | centrale de mesure |
| Adapté à une prise RJ | Oui |
| Raccordements Ethernet | 2 |
| Varmètre | Oui |
| Compte-tours | Non |
| Fréquencemètre | Oui |
| Compteur d'impulsions | Non |
| Voltmètre | Oui |
| Appareil de mesure de la puissance effective | Oui |
| Avec interface de communication RS-485 | Oui |
| Plage de mesure de la fréquence | 42,0 69 Hz |
| Résolution d'écran (horizontale) | 320 px |
| Résolution d'écran (verticale) | 240 px |
| Fréquence d'échantillonnage | 51200 Hz |
| Nombre d'entrées de mesure de tension | 4 |
| Nombre d'entrées de mesure du courant | 8 |
| Supporte le protocole IEC 61850 Ethernet | Oui |
| Supporte le protocole OPC UA PubSub | Non |
| Avec journal d'audit (audit log) | Oui |
| Avec signature firmware | Non |
| Avec journal des événements de sécurité (security event log) | Oui |
| Avec contrôle d'accès basé sur les rôles (RBAC) | Non |
| Webserveur avec protocole de transfert HTTPS | Oui |
| Avec interface de communication KNX | Non |
| Avec interface de communication M-Bus | Non |
| Écran déporté | Oui |
| Classe de précision puissance active selon IEC 62053-22 | 0.2S |
| Nombre d'entrées numériques | 3 |
| Classe de précision puissance réactive selon IEC 62053-23 | Autre |
| Type de montage | Rail DIN |
| Modèle | Transformateur de mesure |
| Facteur de puissance cos phi | Oui |
| Classe de protection (IP), face avant | Autre |
| Ampèremètre | Oui |
| Protocole pris en charge pour PROFIBUS | Non |
| Type de tension d'alimentation | CC |
| Protocole pris en charge pour Modbus | Oui |
| Protocole pris en charge pour autres systèmes de bus | Oui |
| Tension d'alimentation CC | 20,0 60 V |
| Protocole pris en charge pour PROFINET IO | Non |
| Nombre d'entrées analogiques | 0 |
| Courant maximal (Imax) | 20 A |
| Écran | Sans |
| Étalonné | Oui |
| Sortie d'impulsion | Électrique |
| Type de pôle | Trois conducteurs/quatre conducteurs |
| Type de mesure de la courbe de charge | Oui |
| Courant nominal (In) | 5 A |
| Mémoire de valeurs mesurées | Oui |
| Tension d'alimentation CA 50 Hz | 0,0 0 V |
| Tension d'alimentation CA 60 Hz | 0,0 0 V |
| Section de conducteur connectable monofilaire | 1,31 5,26 mm² |
| Nombre de sorties numériques | 1 |
| Mesure d'harmoniques | Oui |
| Puissance apparente | Oui |
| Angle de phase (cos phi) | Oui |
| Hauteur | 90,5 mm |
| Largeur | 90,5 mm |
| Profondeur | 90,8 mm |
Références spécifiques
| EAN-13 | 3606487038122 |
| MPN | METSEPM8314 |
