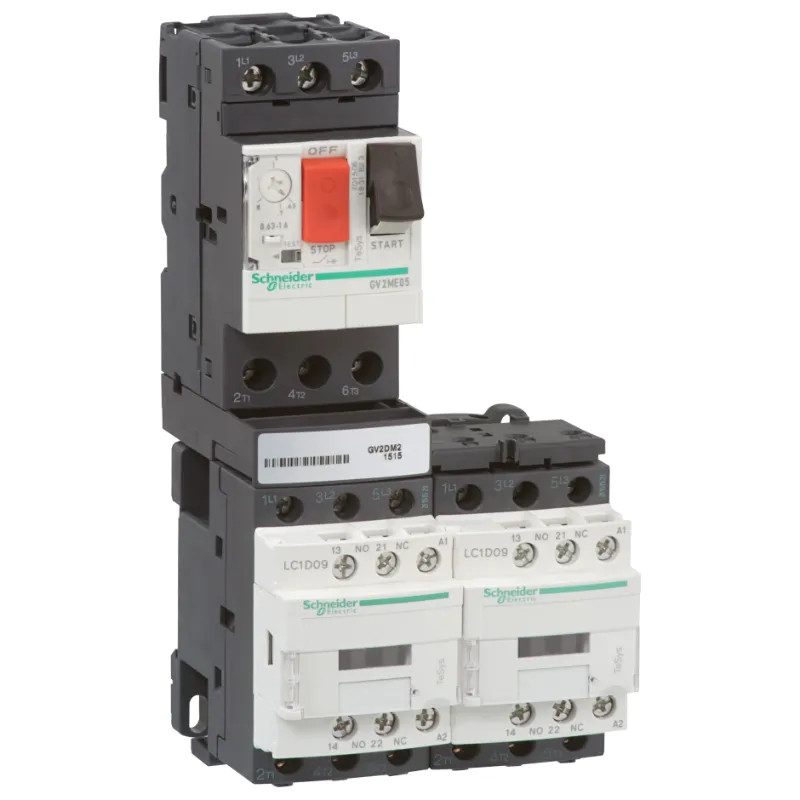

TeSys GV2DM - démarreur combiné 2 sens de marche - 0,4..0,63A - 24Vca

DEP.MOT.TYPE 1 0,40A 24V - GV2DM204B7 Schneider Electric
search
  • DEP.MOT.TYPE 1 0,40A 24V - GV2DM204B7 Schneider Electric
GV2DM204B7
GV2DM204B7
214,58 € HT
357,03 €
-40% 0.601
En stock
Livré mercredi avant 13h

TeSys GV2DM - démarreur combiné 2 sens de marche - 0,4..0,63A - 24Vca - H176,4mmxL90mmxP99,6mm - démarreur réversible - 3 pôles - catégorie d'emploi : AC-3 - courant de déclenchement magnétique : 8 A

  Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

  Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

  Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

L'essentiel :

  • Démarreurs DOL inverseurs ou non inverseurs, de largeur 45 mm et 90 mm respectivement.
  • Disjoncteur moteur avec commande par boutons-poussoirs ou commutateur de sélection.
  • Coordination type 1 ou type 2.
  • Capacité de coupure jusqu'à 130 kA.
  • En vous offrant une sélection simple et rapide et une compatibilité garantie des produits avec le contacteur TeSys d.
  • Associé au disjoncteur moteur TeSys GV2, il offre une solution de départ-moteur extrêmement compacte.
  • Petites machines capables de démarrer à pleine charge : démarreurs DOL.

Pour tout savoir :

Ce démarreur combiné est un inverseur DOL - TeSys GV2. Ces démarreurs sont unidirectionnels ou inverseurs avec protection par disjoncteur (GV2ME pour protection standard ou GV2P/GV3P avec pouvoir de coupure augmenté et poignée rotative) de 0,06kW à 30kW/415V. Leur montage se fait sur rail DIN. La protection se fait par fusible (porte-fusible LS1D ou GK) de 4 à 45kW/415V, monté sur plaque. Les démarreurs étoile-triangle sont préassemblés, allant de 5,5kW à 355kW basés sur des contacteurs TeSys K, TeSys Deca ou TeSys F. Des démarreurs étoile-triangle sont également disponibles de 7,5kW à 132kW pour un assemblage client. Il convient pour un montage sur plaque ou sur rail DIN pour TeSys Deca, montage sur rail DIN pour TeSys K et montage sur plaque/châssis pour TeSys F. Sa coordination est de type 1 ou type 2 avec fusibles et disjoncteurs. La gamme permet une l'intégration facile. Il vous offre une sélection simple et rapide de combinaisons de démarreurs-moteurs basées sur les offres TeSys. Schneider Electric promet la compatibilité des produits et une large gamme d'accessoires. Il permet un assemblage simple et rapide des composants et des applications de départs-moteurs dans l'industrie et le bâtiment. Il est adapté aux moteurs étoile-triangle pour réduire le pic de courant pendant la phase de démarrage.

Les documents disponibles :

Fiche technique

GAMME TeSyS GV2, LC
FONCTION démarreur moteur
Tension d'alimentation de courant nominal à CA 50 Hz 24,0 24 V
Type de tension d'actionnement CA
Classe de protection (IP) IP20
Nombre de contacts auxiliaires à fermeture 2
Protocole pris en charge pour LON Non
Nombre de contacts auxiliaires à ouverture 2
Avec fusible Non
Type de raccordement du circuit principal Borne à vis
Protocole pris en charge pour TCP/IP Non
Protocole pris en charge pour ASI Non
Protocole pris en charge pour PROFIBUS Non
Protocole pris en charge pour CAN Non
Protocole pris en charge pour INTERBUS Non
Protocole pris en charge pour Modbus Non
Protocole pris en charge pour Data-Highway Non
Protocole pris en charge pour DeviceNet Non
Protocole pris en charge pour SUCONET Non
Protocole pris en charge pour autres systèmes de bus Non
Protocole pris en charge pour SERCOS Non
Protocole pris en charge pour INTERBUS-Safety Non
Protocole pris en charge pour AS-Interface Safety at Work Non
Protocole pris en charge pour DeviceNet Safety Non
Protocole pris en charge pour EtherNet/IP Non
Protocole pris en charge pour Foundation Fieldbus Non
Protocole pris en charge pour PROFINET CBA Non
Protocole pris en charge pour PROFINET IO Non
Protocole pris en charge pour PROFIsafe Non
Protocole pris en charge pour SafetyBUS p Non
Réglage de courant du déclencheur de surcharge 0,4 0,63 A
Tension d'alimentation de courant nominal à CA 60 Hz 24,0 24 V
Adapté à un arrêt d'urgence Non
Puissance de fonctionnement nominale, CA-3, 400 V 0,18 kW
Finition du raccordement électrique du circuit auxiliaire / commande Borne à vis
Avec transfo Non
Courant de fonctionnement nominal Ie 0,63 A
Nombre de voyants lumineux 0
Réinitialisation externe possible Non
Classe de déclenchement CLASS 10
Avec déclencheur de court-circuit Oui
Type de starter moteur Démarreur-inverseur
Puissance de fonctionnement nominale, CA-3, 230 V, triphasée 0,09 kW
Puissance nominale, 460 V, 60 Hz, triphasée 0,18 kW
Courant de fonctionnement nominal, CA-3, 400 V 0,63 A
Température ambiante, limite supérieure sans restriction 60 °C
Protection contre les surcharges compensée en température Oui
Montage possible sur barres profilées Oui
Puissance nominale, 575 V, 60 Hz, triphasée 0,25 kW
Intensité de court-circuit nominale conditionnelle, type 1, 480 Y/277 V 50000 A
Intensité de court-circuit nominale conditionnelle, type 1, 600 Y/347 V 50000 A
Type selon CEI 60947-4-3 Classe 1
Nombre de postes de commande 2
Hauteur 177 mm
Largeur 90 mm
Profondeur 96 mm

Références spécifiques

EAN-13 3389110817676
MPN GV2DM204B7
