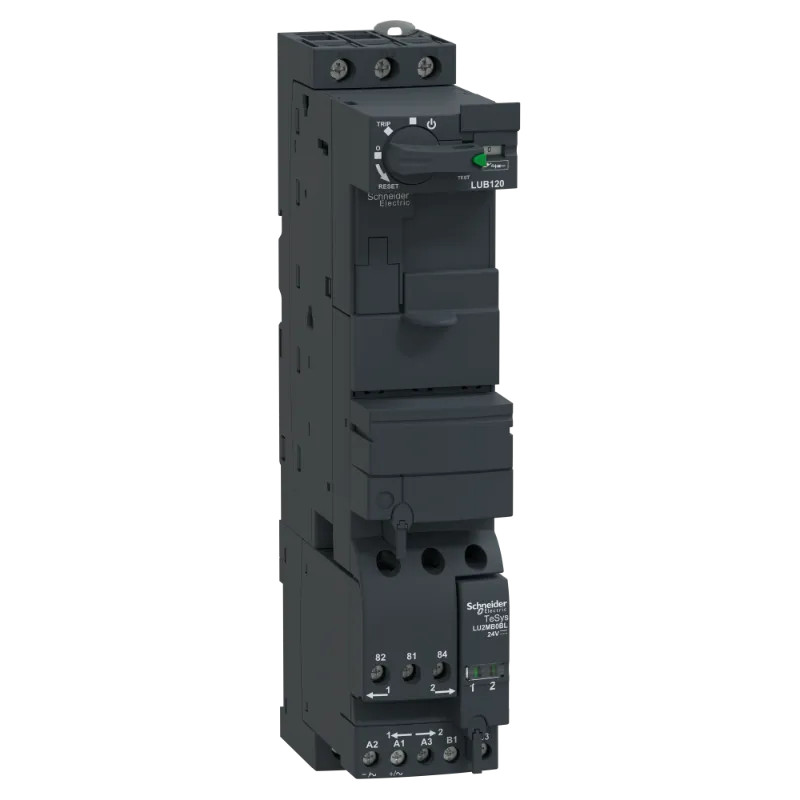

TeSys U - base puissance - 12A - circ. de contrôle à bornes à vis-étriers 24Vcc

INVERSEUR 12A VIS 24V DC - LU2B12BL Schneider Electric
search
  • INVERSEUR 12A VIS 24V DC - LU2B12BL Schneider Electric
LU2B12BL
LU2B12BL
241,73 € HT
402,22 €
-40% 0.601
En stock
Livré mercredi avant 13h

TeSys U - base puissance - 12A - circuit de contrôle à bornes à vis-étriers 24Vcc - H224mmxL45mmxP126mm - application : contrôle moteur, protection moteur - tension assignée d'emploi : 690 V CA pour circuit de puissance - IP20 et IP40

  Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

  Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

  Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

L'essentiel :

  • Montage sur rail DIN et fixation par vis
  • Type de contrôle à réaliser : De base ou Avancé.
  • La structure modulaire plug & play vous aide à effectuer une maintenance rapide
  • Accès direct aux informations détaillées de chaque départ-moteur de votre installation
  • Système avancé de gestion de moteur

Pour tout savoir :

Base de puissance inverseur standard TeSys U, 3 pôles (3NO), nominale 12A / 690V, à compléter avec une unité de commande LUC pour former un démarreur inverseur TeSys U, pour applications de moteurs triphasés jusqu'à 5,5kW à 400V Base composée de contacts de puissance, bobine de commande, poignée rotative La base dispose d'une conception modulaire pour des modules supplémentaires pour former un démarreur inverseur «tout en un» avec des fonctions de protection et de contrôle de base ou avancées Il est équipé d'un module inverseur LU2MB0BL à alimenter en 24V CC, de contacts de signalisation auxiliaires (1NO + 1NF), d'un bornier de commande, de volets obturateurs couvrant les cavités vides Il offre un haut pouvoir de coupure Icu 50kA à 400V, contrôle marche-arrêt garanti 3600 cycles/heure Très compact (largeur 45 mm), montage sur rail DIN et fixation par vis, avec une poignée rotative cadenassable Certifié lorsqu'il est utilisé avec une unité de contrôle LUC (CEI, UL, CSA, CCC, EAC, Marine).

Les documents disponibles :

Fiche technique

GAMME TeSyS U
FONCTION base inverseur de puissance
Type de tension d'actionnement CC
Classe de protection (IP) IP20
Nombre de contacts auxiliaires à fermeture 1
Protocole pris en charge pour LON Non
Nombre de contacts auxiliaires à ouverture 1
Avec fusible Non
Type de raccordement du circuit principal Borne à vis
Protocole pris en charge pour TCP/IP Non
Protocole pris en charge pour ASI Non
Protocole pris en charge pour PROFIBUS Non
Protocole pris en charge pour CAN Non
Protocole pris en charge pour INTERBUS Non
Protocole pris en charge pour Modbus Non
Protocole pris en charge pour Data-Highway Non
Protocole pris en charge pour DeviceNet Non
Protocole pris en charge pour SUCONET Non
Protocole pris en charge pour autres systèmes de bus Non
Protocole pris en charge pour SERCOS Non
Protocole pris en charge pour INTERBUS-Safety Non
Protocole pris en charge pour AS-Interface Safety at Work Non
Protocole pris en charge pour DeviceNet Safety Non
Protocole pris en charge pour EtherNet/IP Non
Protocole pris en charge pour Foundation Fieldbus Non
Protocole pris en charge pour PROFINET CBA Non
Protocole pris en charge pour PROFINET IO Non
Protocole pris en charge pour PROFIsafe Non
Protocole pris en charge pour SafetyBUS p Non
Tension d'alimentation de courant nominal CC 24,0 24 V
Adapté à un arrêt d'urgence Non
Puissance de fonctionnement nominale, CA-3, 400 V 5,5 kW
Finition du raccordement électrique du circuit auxiliaire / commande Borne à vis
Avec transfo Non
Courant de fonctionnement nominal Ie 12 A
Nombre de voyants lumineux 0
Réinitialisation externe possible Non
Avec déclencheur de court-circuit Oui
Type de starter moteur Démarreur-inverseur
Puissance de fonctionnement nominale, CA-3, 230 V, triphasée 3 kW
Puissance nominale, 460 V, 60 Hz, triphasée 5,5 kW
Courant de fonctionnement nominal, CA-3, 400 V 12 A
Température ambiante, limite supérieure sans restriction 70 °C
Montage possible sur barres profilées Oui
Puissance nominale, 575 V, 60 Hz, triphasée 5,5 kW
Intensité de court-circuit nominale conditionnelle, type 2, 400 V 50000 A
Intensité de court-circuit nominale conditionnelle, type 2, 230 V 50000 A
Intensité de court-circuit nominale conditionnelle, type 1, 480 Y/277 V 10000 A
Intensité de court-circuit nominale conditionnelle, type 1, 600 Y/347 V 4000 A
Type selon CEI 60947-4-3 Classe 2
Nombre de postes de commande 3
Hauteur 224 mm
Largeur 45 mm
Profondeur 126 mm

Références spécifiques

EAN-13 3389110362930
MPN LU2B12BL
