TeSys LC3D - démarreur étoile triangle sur platine - bobine 230Vca
LC3D18AP7
LC3D18AP7
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Apparence et style modernes pour toutes les machines
- Conçu pour répondre aux exigences des applications électrodomestiques et CVC
- Facilité d'installation et d'utilisation avec des vis multistandard
- Conforme à la norme IEC60335-1, amélioration de la résistance au feu et auxiliaires étanches à la poussière
- Expérience client numérique pour les documents techniques
- Guide de maintenance via EcoStruxureTM Facility Expert
Pour tout savoir :

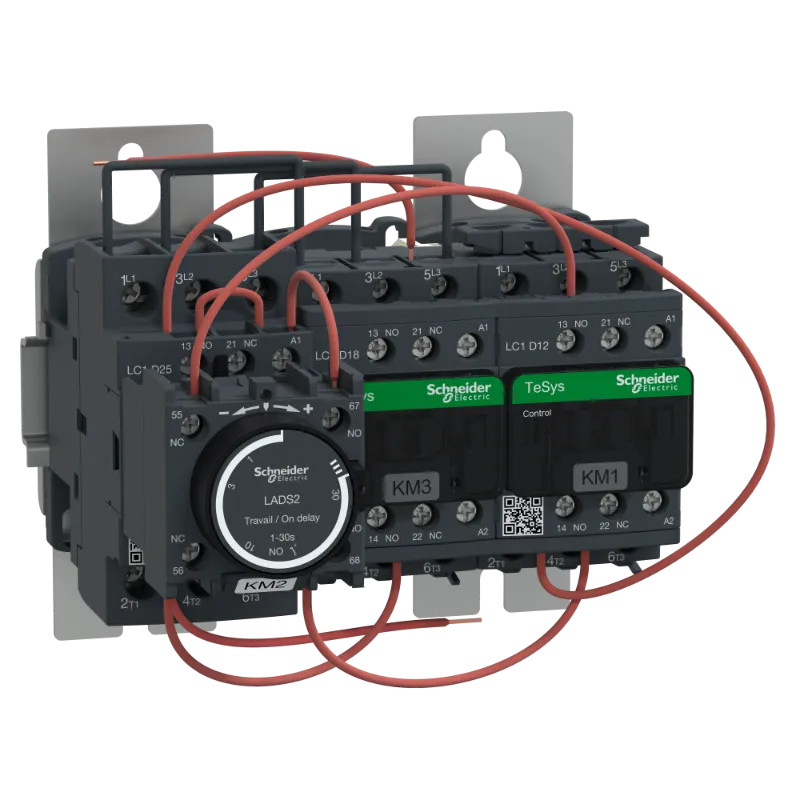

Démarreur étoile-triangle préassemblé TeSys D, pour les applications de contrôle moteur jusqu’à 18.5kW à 400V en connexion triangle. Démarreur sur platine, version ouverte, composé de 3 contacteurs LC1D avec bobines 230 V CA 50/60 Hz, contact auxiliaire intégré 1NF sur étoile, un bloc de contacts temporisés 1-30 s. Ensemble compact (largeur 144 mm), fixation par vis. Pour les cadences de fonctionnement jusqu'à 30 démarrages/heure, temps de démarrage maximum de 30 s. Équipé de raccordements électriques étoile-triangle précâblés et d'un verrouillage mécanique, l'utilisation d'un relais de surcharge thermique (à commander séparément) est fortement recommandée.
Les documents disponibles :
Fiche technique
| GAMME | TeSyS D |
| FONCTION | démarreur étoile triangle |
| Tension d'alimentation de courant nominal à CA 50 Hz | 230,0 230 V |
| Tension de fonctionnement CA 50 Hz | 440,0 440 V |
| Type de tension d'actionnement | CA |
| Classe de protection (IP) | IP20 |
| Nombre de contacts auxiliaires à fermeture | 0 |
| Nombre de contacts auxiliaires à ouverture | 1 |
| Type de raccordement du circuit principal | Borne à vis |
| Type de tension de fonctionnement | CA |
| Classe de protection (NEMA) | Autre |
| Tension d'alimentation de courant nominal à CA 60 Hz | 230,0 230 V |
| Puissance de fonctionnement nominale, CA-3, 400 V | 18,5 kW |
| Nombre de contacts à fermeture en tant que contacts principaux | 3 |
| Nombre de contacts ouverture en tant que contacts principaux | 0 |
| Courant de fonctionnement nominal CA-3, 400 V | 18 A |
| Courant de fonctionnement nominal CA-1, 400 V | 32 A |
| Puissance de fonctionnement nominale NEMA | 7,46 kW |
| Finition du raccordement électrique du circuit auxiliaire / commande | Borne à vis |
| Tension de fonctionnement CA 60 Hz | 440,0 440 V |
| Montage possible sur barres profilées | Oui |
| Hauteur | 124 mm |
| Largeur | 144 mm |
| Profondeur | 143 mm |
Références spécifiques
| EAN-13 | 3389110546125 |
| MPN | LC3D18AP7 |
