ComPacT NSX - Déclencheur magnéto-thermique TM-DC 250A - 4P4D pour NSX250DC

NSX250DC DECL TMDC 4P4D 250A - C254TM250D Schneider Electric
search
  • NSX250DC DECL TMDC 4P4D 250A - C254TM250D Schneider Electric
C254TM250D
C254TM250D
694,67 € HT
1 513,44 €
-54% 0.459
Sur commande
Délai fournisseur estimé : 9 semaines

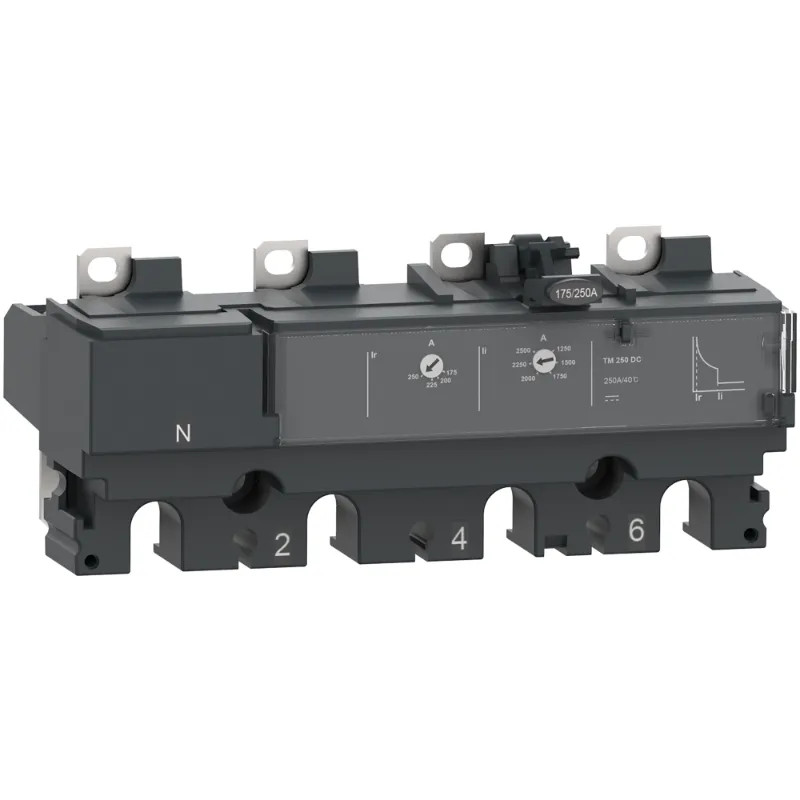

Le déclencheur magnéto-thermique TM-DC est un appareil à composer avec un bloc de coupure de la gamme ComPacT NSX-DC. Doté d'un calibre 250A, en 4P4D, ce dispositif assure la protection surcharge (thermique) et court-circuit (magnétique).

  Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

  Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

  Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

L'essentiel :

  • Protection jusqu'à 1500V DC, accessoires standardisés
  • Une durée d'exploitation augmentée
  • Intégrée à nos architectures de communication
  • Dispositif de raccordement à limitation de couple
  • OF-SD en communication radio

Pour tout savoir :

Le déclencheur magnéto-thermique TM-DC, assure la protection, le sectionnement et la commande des circuits de distribution électrique dans les domaines tertiaires et industriels. Couplé au bloc de coupure, le déclencheur magnéto-thermique TM-DC permet la protection de vos installations électriques. La protection magnéto-thermique sera intégrée dans le volume du bloc associé en fonction du pouvoir de coupure. Les déclencheurs magnéto-thermique TM-DC sont des appareils à composer, ils constituent les paramètres de réglages des protections et doivent être associés aux blocs de coupure portant les performances électrotechniques. Les déclencheurs TM-DC sont uniquement de type magnéto-thermique pour les réseaux à courant continu. Vous trouverez aussi des notices simplifiées de montage et accessoires de raccordement permettant le montage.

Les performances de cette gamme répondent à la plupart des normes internationales et homologations exigeantes : CEI 61557-12, CEI 61010-1, CEI 61010-2-030, CEI 61326-1, ETSI, EN 300 328, ETSI EN 301 487-1. CEI 60947-2 / Marine / Nucléaire. Cette gamme est certifiée Green Premium, l'écolabel promesse de performances durables et respectueuses de l'environnement. Elle est également conforme ROHS UE. Cette intégration permet de répondre aux nouvelles réglementations et enjeux énergétiques. ELECTRICITE4.0 La gamme complète ComPacT NSX courant continu de disjoncteurs et interrupteurs "boitier moulé" existe en 2 tailles : NSX 100 à 500A pour les disjoncteurs et NSX 100 à 1200A pour les interrupteurs-sectionneurs.

Les documents disponibles :

Fiche technique

GAMME ComPacT NSX
FONCTION déclencheur
Nombre de pôles 4
Fonction déclencheur de court-circuit Non retardé
Avec fonction de protection contre les mises à la terre accidentelles Non
Finition de la protection du moteur Déclencheur thermique/magnétique
Réglage de l'intensité du déclenchement de court-circuit non retardé 1250,0 2500 A
Nombre de contacts auxiliaires à fermeture 0
Nombre de contacts auxiliaires à ouverture 0
Nombre de contacts auxiliaires à deux directions 0
Type de tension de fonctionnement CC
Tension de fonctionnement CC 750,0 750 V
Réglage de courant du déclencheur de surcharge 175,0 250 A
Alimentation externe requise Non
Courant de commutation assigné 250 A
Courant permanent nominal Iu 250 A
Hauteur 60,6 mm
Largeur 139,7 mm
Profondeur 88,2 mm

Références spécifiques

EAN-13 3606481994981
MPN C254TM250D
