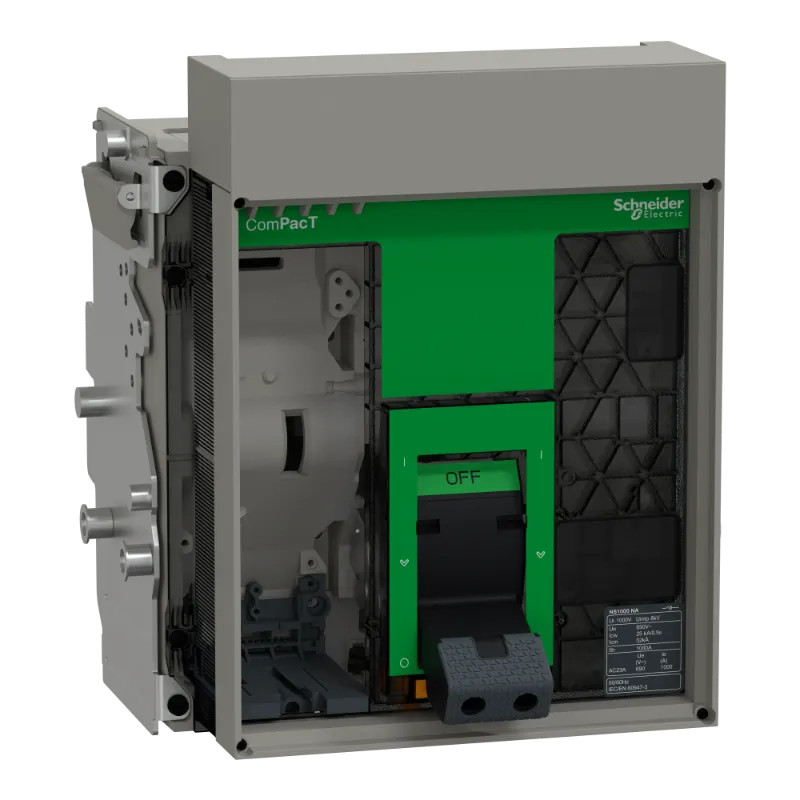

ComPacT NS1000NA - bloc interrupteur ss déclencheur - 3P - débrochable - manuel

NS1000NA bloc inter 3P DM - C100S3WM Schneider Electric
search
  • NS1000NA bloc inter 3P DM - C100S3WM Schneider Electric
C100S3WM
C100S3WM
1 905,80 € HT
4 152,06 €
-54% 0.459
Sur commande
Délai fournisseur estimé : 11 semaines

ComPacT NS1000NA - bloc interrupetur sectionneur sans déclencheur - 3P - 690Vca 50/60Hz - montage débrochable - commande manuelle - IP40 - IK07 - aptitude au sectionnemen CEI 60947-3

  Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

  Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

  Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

Pour tout savoir :

Cet interrupteur-sectionneur fait partie de la nouvelle génération de gamme ComPacT NS630bNA à NS1600NA. ComPacT NS nouvelle génération conserve les mêmes performances et est doté d'un nouveau design et d'une nouvelle manette ergonomique. Il est possible d'ajouter en option le nouveau contact auxiliaire sans fil OF/SD en protocole de communication ZigBee. Cet interrupteur-sectionneur complet à 3 pôles est utilisé pour contrôler et isoler les circuits de distribution électrique. Cet appareil est une version débrochable à commande manuelle. Cette version de base n'inclut pas le châssis, ni les connexions d'alimentation avant et arrière. La tension de fonctionnement est de 690VAC 50/60Hz. Le courant opérationnel (Ie) est de 1 000A (AC23A) et le courant thermique conventionnel (Ith) est de 1 000A à 60 °C. Ce produit est livré avec une variété de fonctions et d'accessoires en option. Il est conforme aux normes internationales IEC 60947-1 et IEC60947-3. ComPacT NS nouvelle génération fait partie de l'architecture Schneider Electric EcoStruxure Power.

Les documents disponibles :

Fiche technique

GAMME ComPacT NS/NA
FONCTION format de base
Nombre de pôles 3
Nombre de contacts auxiliaires à fermeture 0
Nombre de contacts auxiliaires à ouverture 0
Classe de protection (IP), face avant IP40
Nombre de contacts auxiliaires à deux directions 0
Nombre de commutateurs 1
Commande motorisée intégrée Non
Type de raccordement du circuit principal Borne à vis
Finition interrupteur de dispositif d'arrêt d'urgence Non
Finition de l'élément d'actionnement Manette
Finition interrupteur général Oui
Finition interrupteur de sécurité Non
Finition interrupteur de maintenance/réparation Oui
Courant nominal de courte durée admissible Icw 25 kA
Couleur de l'élément d'actionnement Noir
Adapté à une fixation sur sol Oui
Adapté à une fixation frontale à 4 trous Oui
Adapté à une fixation frontale centrale Non
Adapté à un montage en distributeur Oui
Adapté à un montage intermédiaire Non
Tension de fonctionnement nominale max. Ue en CA 690 V
Commande motorisée en option Non
Déclencheur voltmétrique en option Oui
Type de construction de l'appareil Technique d'encastrement fixe pour appareil encastré
Finition de l'inverseur Non
Avec un câblage préparé Non
Courant permanent nominal, CA-21, 400 V 1000 A
Tension de fonctionnement normale 220,0 690 V
Verrouillable Oui
Courant permanent nominal Iu 1000 A
Hauteur 210 mm
Largeur 327 mm
Profondeur 147 mm

Références spécifiques

EAN-13 3606482238527
MPN C100S3WM
