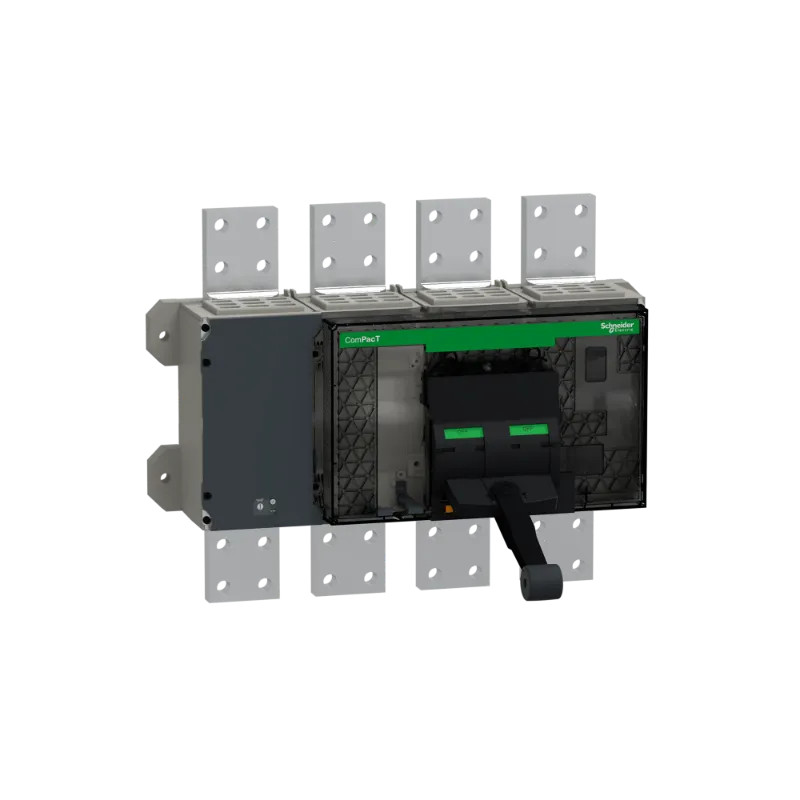

ComPacT NS2500NA - interrupteur-sectionneur - 2500A - 4P - fixe - manuel

NS2500NA inter-sect 2500A 4P - C250S4FM Schneider Electric
search
  • NS2500NA inter-sect 2500A 4P - C250S4FM Schneider Electric
  • NS2500NA inter-sect 2500A 4P - C250S4FM Schneider Electric
C250S4FM
C250S4FM
8 045,60 € HT
17 528,53 €
-54% 0.459
Sur commande
Délai fournisseur estimé : 7 semaines

ComPacT NS2500NA - interrupteur-sectionneur - 2500A - 4P - 690Vca 50/60Hz - montage fixe - commande manuelle - IP40 - IK07 - aptitude au sectionnemen CEI 60947-3

  Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

  Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

  Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

L'essentiel :

  • ComPacT NS est une gamme de disjoncteurs pour la mesure de puissance et d'énergie intégrée
  • La solution couvre des calibres de 630 A à 3 200 A
  • L'unité de contrôle électronique MicroLogic fournit des fonctions électriques de mesure et d'analyse
  • ComPacT NS offre une gamme optimisée d'auxiliaires et d'accessoires, installables sur site
  • Installation flexible, dans n'importe quelle position, dans un tableau ou au mur
  • Nouveau capot avant transparent avec auxiliaires visibles

Pour tout savoir :

Ce sectionneur fait partie de la nouvelle génération de ComPacT NS1600bNA à NS3200NA. Cet appareil est une version fixe à commande manuelle. Le ComPacT NS2500NA est un interrupteur-sectionneur à 4 pôles utilisé pour contrôler et isoler les circuits de distribution électrique. Il est conforme aux normes internationales IEC 60947-1 et IEC60947-3. La nouvelle génération ComPacT NS conserve les mêmes performances et est livrée avec un nouveau design et une nouvelle bascule ergonomique. La tension de fonctionnement est de 690 V CA 50/60 Hz. La nouvelle génération ComPacT NS fait partie de l'architecture EcoStruxure Power de Schneider Electric. Il est possible d'ajouter en option le nouveau contact auxiliaire sans fil OF/SD dans le protocole de communication ZigBee. Le courant de fonctionnement (Ie) est de 2 500 A (AC23A) et le courant thermique conventionnel (Ith) est de 2 500 A à 60 °C. La nouvelle génération ComPacT NS est plus durable grâce à des emballages écologiques et des partenariats écologiques. Cette version de base n'inclut pas les raccordements électriques avant et arrière. Ce produit est livré avec une variété de fonctions et d'accessoires en option.

Les documents disponibles :

Fiche technique

GAMME ComPacT NS/NA
FONCTION format de base
Nombre de pôles 4
Nombre de contacts auxiliaires à fermeture 0
Nombre de contacts auxiliaires à ouverture 0
Classe de protection (IP), face avant IP40
Nombre de contacts auxiliaires à deux directions 0
Nombre de commutateurs 1
Commande motorisée intégrée Non
Type de raccordement du circuit principal Borne à vis
Finition interrupteur de dispositif d'arrêt d'urgence Non
Finition de l'élément d'actionnement Manette
Finition interrupteur général Oui
Finition interrupteur de sécurité Non
Finition interrupteur de maintenance/réparation Oui
Courant nominal de courte durée admissible Icw 32 kA
Couleur de l'élément d'actionnement Noir
Adapté à une fixation sur sol Oui
Adapté à une fixation frontale à 4 trous Oui
Adapté à une fixation frontale centrale Non
Adapté à un montage en distributeur Oui
Adapté à un montage intermédiaire Non
Tension de fonctionnement nominale max. Ue en CA 690 V
Commande motorisée en option Non
Déclencheur voltmétrique en option Oui
Type de construction de l'appareil Technique d'encastrement fixe pour appareil encastré
Finition de l'inverseur Non
Avec un câblage préparé Non
Courant permanent nominal, CA-21, 400 V 2500 A
Tension de fonctionnement normale 0,0 690 V
Verrouillable Oui
Courant permanent nominal Iu 2500 A
Hauteur 535 mm
Largeur 350 mm
Profondeur 160 mm

Références spécifiques

EAN-13 3606482179752
MPN C250S4FM
