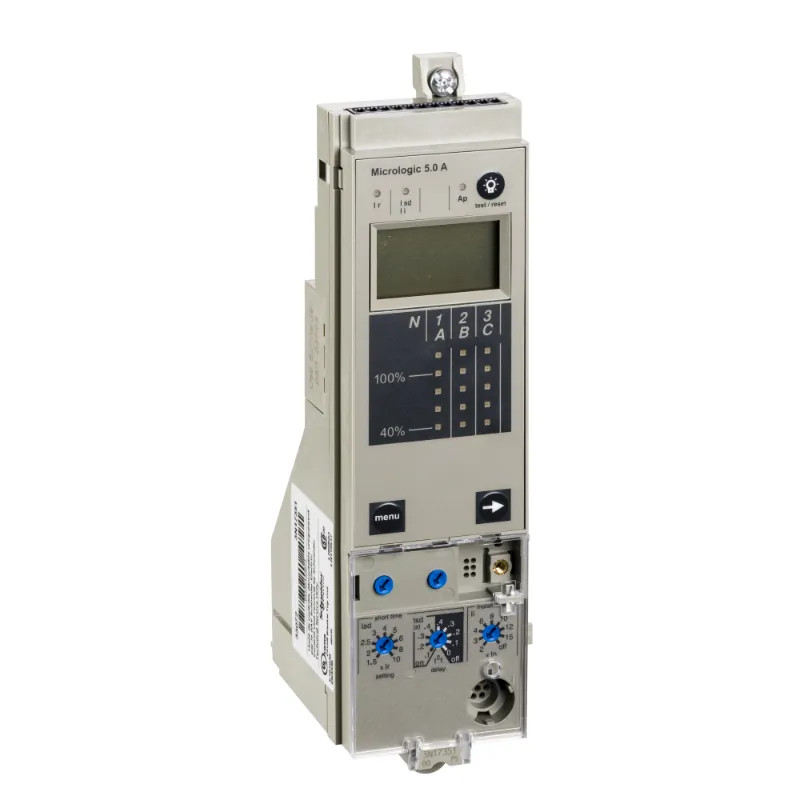

ComPact NS630-3200 - déclencheur Micrologic 5.0A - 3P-4P - débrochable
33532
33532
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Protection ajustable : contre les surcharges (longue durée), les courts-circuits (courte durée et instantanée)
- Indication claire : LED d'alarme pour les surcharges et affichage des causes de déclenchement via 3 autres LED
- Précision : Affichage des valeurs de courant RMS avec une précision de 1,5%
Pour tout savoir :
A quoi sert le produit ? Où l'installer ?
La Micrologic 5.0A est une unité de déclenchement électronique utilisée sur les disjoncteurs Compact NS630b à NS3200. Il est conçu pour protéger les circuits électriques et les charges contre les surcharges et les courts-circuits. Ce produit est idéal pour une installation dans des tableaux électriques industriels et commerciaux nécessitant une protection sélective et fiable des circuits de puissance.
Qu'est-ce que je reçois quand j'achète cette référence ?
La référence se compose d'une unité de déclenchement électronique avec un écran LCD numérique, ainsi que des LED d'alarme pour indiquer les surcharges et les causes de déclenchement.
A quels standards et normes le produit répond-il ?
Ce produit est conforme à la norme CEI 60947-4-2 sur l'appareillage à basse tension.
Le saviez-vous ?
La Micrologic 5.0A doit être associée au bloc de coupure ComPacT NS à commande électrique assemblée dans nos centre d'adaptation.
La gamme ComPacT NS de Schneider Electric offre des disjoncteurs haute performance pour protéger les lignes jusqu'à 3200 A. Ces produits garantissent une protection fiable et une maintenance simplifiée pour vos installations électriques.
Fiche technique
| GAMME | ComPacT NS |
| FONCTION | déclencheur |
| Fonction déclencheur de court-circuit | Retardé |
| Avec fonction de protection contre les mises à la terre accidentelles | Non |
| Finition de la protection du moteur | Déclencheur électronique |
| Réglage de l'intensité du déclenchement de court-circuit non retardé | 3200,0 24000 A |
| Réglage du courant de déclenchement instantané en cas de court-circuit | 378,0 16000 A |
| Tension de fonctionnement CA 50 Hz | 690,0 690 V |
| Nombre de contacts auxiliaires à fermeture | 0 |
| Nombre de contacts auxiliaires à ouverture | 0 |
| Nombre de contacts auxiliaires à deux directions | 0 |
| Type de tension d'alimentation | CC |
| Type de tension de fonctionnement | CA |
| Tension d'alimentation CC | 24,0 24 V |
| Réglage de courant du déclencheur de surcharge | 252,0 1600 A |
| Tension de fonctionnement CA 60 Hz | 690,0 690 V |
| Alimentation externe requise | Oui |
| Courant de commutation assigné | 1600 A |
| Courant permanent nominal Iu | 1600 A |
| Hauteur | 199,5 mm |
| Largeur | 53,6 mm |
| Profondeur | 67,5 mm |
Références spécifiques
| EAN-13 | 3303430335320 |
| MPN | 33532 |
