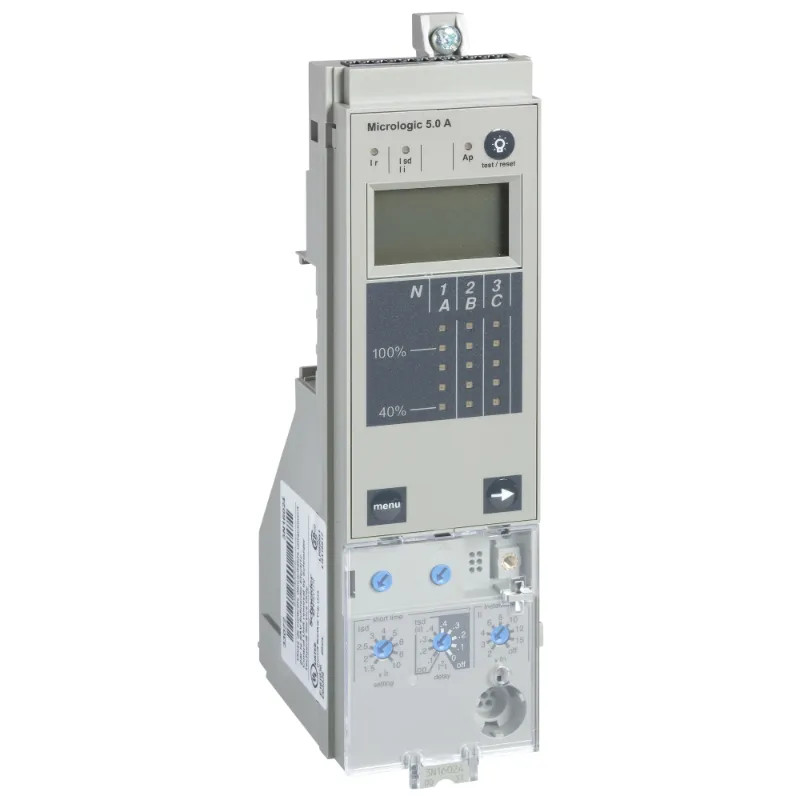

ComPact NS630-3200 - déclencheur Micrologic 5.0A - 3P-4P - fixe
33512
33512
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Protection ajustable : contre les surcharges (longue durée), les courts-circuits (courte durée et instantanée)
- Indication claire : LED d'alarme pour les surcharges et affichage des causes de déclenchement via 3 autres LED
- Précision : Affichage des valeurs de courant RMS avec une précision de 1,5%
Pour tout savoir :
Micrologic 5.0A (ampèremètre) est un déclencheur électronique utilisé sur les disjoncteurs Compact NS. Cette unité de contrôle dispose d'une protection sélective et est conçue pour protéger les circuits d'alimentation et les charges. Il intègre une protection ajustable de longue durée contre les surcharges. Elle fournit également une protection de courte durée réglable et une protection instantanée contre les courts-circuits.
Qu'est-ce que je reçois quand j'achète cette référence ?
Le Micrologic 5.0A indique les surcharges par un voyant LED d'alarme. Il peut afficher la cause de déclenchement via 3 autres voyants LED. Le Micrologic 5.0A est équipé d'un écran LCD numérique qui affiche les valeurs efficaces réelles du courant avec une précision de 1,5 %. Cette unité de déclenchement peut être associée au châssis de base Compact NS.Ce produit est conforme à la norme CEI 60947-4-2 sur l'appareillage à basse tension.
Le saviez-vous ?
La Micrologic 5.0A doit être associée au bloc de coupure ComPacT NS à commande électrique assemblée dans nos centre d'adaptation.
La gamme ComPacT NS de Schneider Electric offre des disjoncteurs haute performance pour protéger les lignes jusqu'à 3200 A. Ces produits garantissent une protection fiable et une maintenance simplifiée pour vos installations électriques.
Fiche technique
| GAMME | ComPacT NS |
| FONCTION | déclencheur |
| Fonction déclencheur de court-circuit | Retardé |
| Avec fonction de protection contre les mises à la terre accidentelles | Non |
| Finition de la protection du moteur | Déclencheur électronique |
| Réglage de l'intensité du déclenchement de court-circuit non retardé | 6400,0 48000 A |
| Réglage du courant de déclenchement instantané en cas de court-circuit | 378,0 32000 A |
| Tension de fonctionnement CA 50 Hz | 690,0 690 V |
| Nombre de contacts auxiliaires à fermeture | 0 |
| Nombre de contacts auxiliaires à ouverture | 0 |
| Nombre de contacts auxiliaires à deux directions | 0 |
| Type de tension d'alimentation | CC |
| Type de tension de fonctionnement | CA |
| Tension d'alimentation CC | 24,0 24 V |
| Réglage de courant du déclencheur de surcharge | 252,0 3200 A |
| Tension de fonctionnement CA 60 Hz | 690,0 690 V |
| Alimentation externe requise | Oui |
| Courant de commutation assigné | 3200 A |
| Courant permanent nominal Iu | 3200 A |
| Hauteur | 199,5 mm |
| Largeur | 53,6 mm |
| Profondeur | 67,5 mm |
Références spécifiques
| EAN-13 | 3303430335122 |
| MPN | 33512 |
