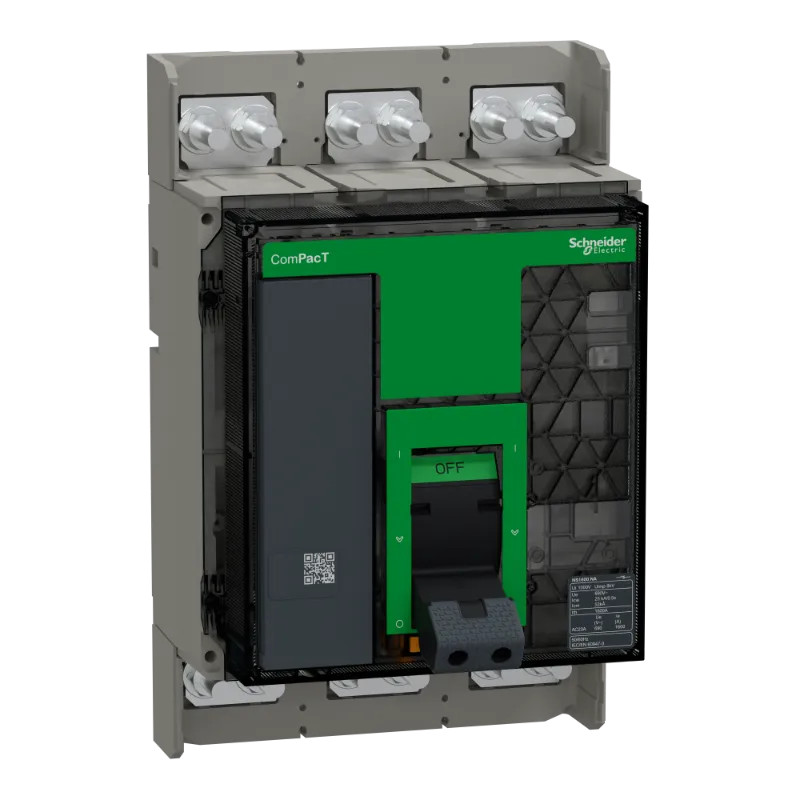

ComPacT NS1600NA - interrupteur-sectionneur - 1600A - 3P - fixe - manuel

NS1600NA inter-sect 1600A 3P - C160S3NAFM Schneider Electric
search
  • NS1600NA inter-sect 1600A 3P - C160S3NAFM Schneider Electric
C160S3NAFM
C160S3NAFM
2 614,96 € HT
5 697,08 €
-54% 0.459
En stock
Livré mercredi avant 13h

ComPacT NS1600NA - interrupteur-sectionneur distribution - 1600A - 3P - 690Vca 50/60Hz - montage fixe - commande manuelle - prise avant - coupure pleinement apparente - largeur 210mm - IP40 - IK07 - aptitude au sectionnement CEI/EN60947-3

  Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

  Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

  Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

L'essentiel :

  • ComPacT NS est une gamme de disjoncteurs pour la mesure de puissance et d'énergie intégrée
  • La solution couvre des calibres de 630 A à 3 200 A
  • L'unité de contrôle électronique MicroLogic fournit des fonctions électriques de mesure et d'analyse
  • ComPacT NS offre une gamme optimisée d'auxiliaires et d'accessoires, installables sur site
  • Installation flexible, dans n'importe quelle position, dans un tableau ou au mur
  • Nouveau capot avant transparent avec auxiliaires visibles

Pour tout savoir :

Ce sectionneur fait partie de la nouvelle génération de ComPacT NS630bNA à NS1600NA. Cet appareil est une version fixe, connectée à l'avant et actionnée manuellement. Le ComPacT NS1600NA est un interrupteur-sectionneur complet à 3 pôles utilisé pour contrôler et isoler les circuits de distribution électrique. Il est conforme aux normes internationales IEC 60947-1 et IEC60947-3. La nouvelle génération ComPacT NS conserve les mêmes performances et est livrée avec un nouveau design et une nouvelle bascule ergonomique. Le courant de fonctionnement (Ie) est de 1600 A (AC23A) et le courant thermique conventionnel (Ith) est de 1600 A à 60 °C. La nouvelle génération ComPacT NS est plus durable grâce à des emballages écologiques et des partenariats écologiques. Il est possible d'ajouter en option le nouveau contact auxiliaire sans fil OF/SD dans le protocole de communication ZigBee. Ce produit est livré avec une variété de fonctions et d'accessoires en option. La tension de fonctionnement est de 690 V CA 50/60 Hz. La nouvelle génération ComPacT NS fait partie de l'architecture EcoStruxure Power de Schneider Electric.

Les documents disponibles :

Fiche technique

GAMME ComPacT NS/NA
FONCTION interrupteur-sectionneur
Nombre de pôles 3
Nombre de contacts auxiliaires à fermeture 0
Nombre de contacts auxiliaires à ouverture 0
Classe de protection (IP), face avant IP40
Nombre de contacts auxiliaires à deux directions 0
Nombre de commutateurs 1
Commande motorisée intégrée Non
Type de raccordement du circuit principal Borne à vis
Finition interrupteur de dispositif d'arrêt d'urgence Non
Finition de l'élément d'actionnement Manette
Finition interrupteur général Oui
Finition interrupteur de sécurité Non
Finition interrupteur de maintenance/réparation Oui
Courant nominal de courte durée admissible Icw 25 kA
Couleur de l'élément d'actionnement Noir
Adapté à une fixation sur sol Oui
Adapté à une fixation frontale à 4 trous Oui
Adapté à une fixation frontale centrale Non
Adapté à un montage en distributeur Oui
Adapté à un montage intermédiaire Non
Tension de fonctionnement nominale max. Ue en CA 690 V
Commande motorisée en option Non
Déclencheur voltmétrique en option Oui
Type de construction de l'appareil Technique d'encastrement fixe pour appareil encastré
Finition de l'inverseur Non
Avec un câblage préparé Non
Courant permanent nominal, CA-21, 400 V 1600 A
Tension de fonctionnement normale 220,0 690 V
Verrouillable Oui
Courant permanent nominal Iu 1600 A
Hauteur 210 mm
Largeur 327 mm
Profondeur 147 mm

Références spécifiques

EAN-13 3606482100718
MPN C160S3NAFM
