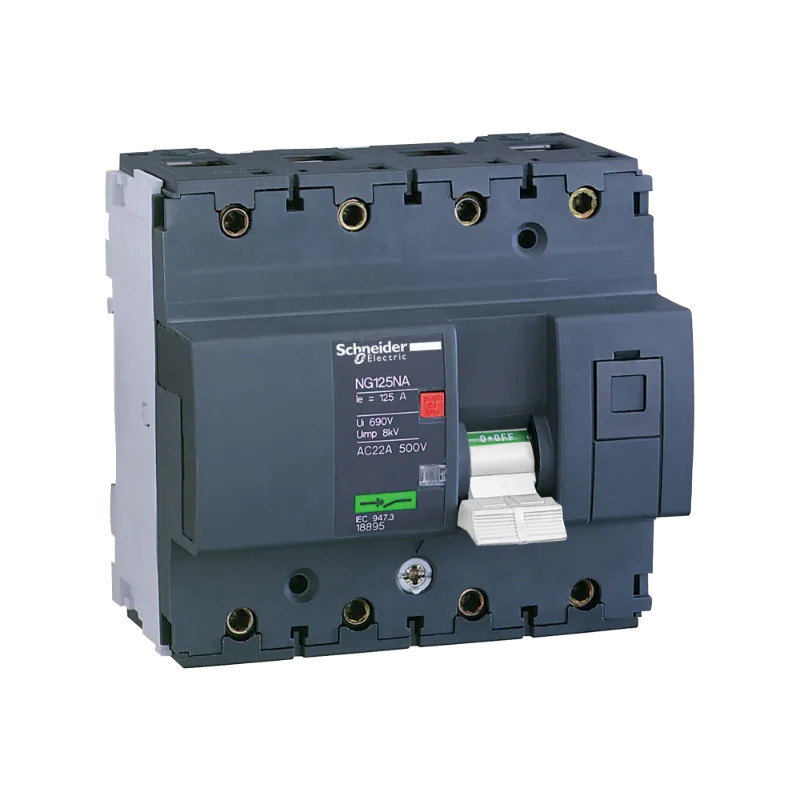

Acti9 NG125NA - interrupteur-sectionneur - 4P - 63A

Pour tout savoir :

Cet Acti9 NG125 est un interrupteur-sectionneur. Il s'agit d'un interrupteur-sectionneur 4P avec un courant nominal de 63 A à 500 VCA. Cet interrupteur sectionneur est utilisé pour la commande (ouverture et fermeture des circuits sous charge). Ce produit est également utilisé pour la déconnexion des circuits électriques en charge déjà protégés contre les surcharges et les courts-circuits. Il dispose d'une signalisation de contact de position adaptée à l'isolement industriel conformément à la norme IEC 60947-3. L'endurance électrique peut atteindre 1500 cycles. L'endurance mécanique peut atteindre 20000 cycles. La tension d’isolement nominale Ui est de 690 VCA. Il a une tension assignée de tenue aux chocs Uimp de 8kV. La fréquence de fonctionnement est de 50 Hz ou 60 Hz. Il peut être monté sur un rail DIN symétrique de 35 mm pour une installation modulaire. Sa largeur est de 12 espacements de 9 mm. Les dimensions sont (l) 108 mm x (H) 103 mm x (P) 81 mm. Le poids est de 0,37 kg. La couleur est noire (RAL9005). Selon la norme CEI 60529, le degré de protection est IP20 ou IP40 dans un boîtier modulaire. La température de fonctionnement est comprise entre -10 et 60 °C. La température de stockage est comprise entre -40 et 70 °C. Ce produit est conforme à la norme IEC 60947-3.

Les documents disponibles :

• Télécharger la fiche Produit
• Télécharger la notice (1M)
• Télécharger le Profil Environnemental Produit FR
