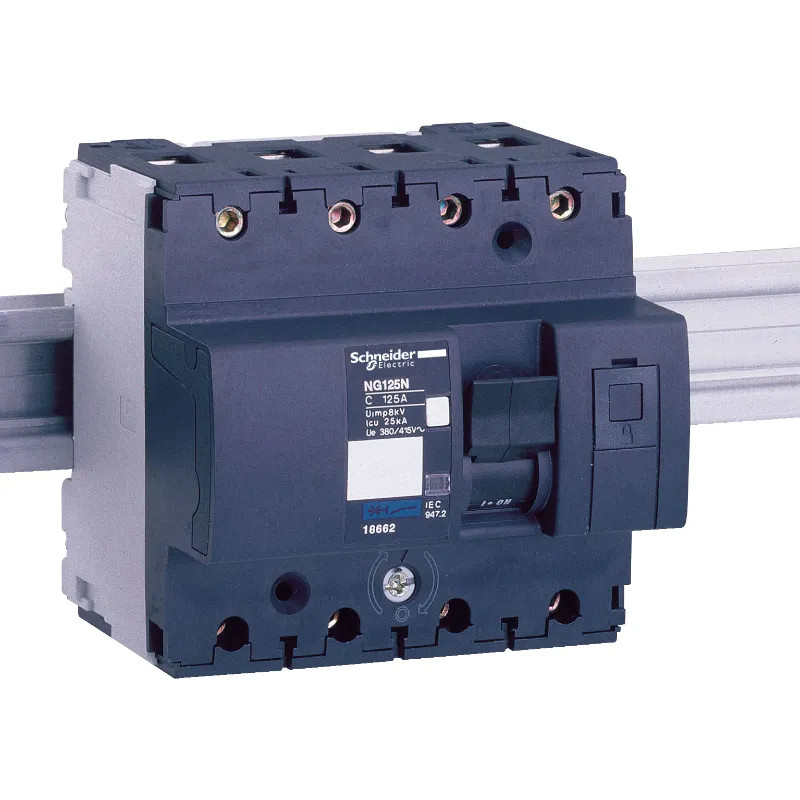

Acti9 NG125N - Disjoncteur modulaire - 4P - 20A - Courbe C - 25kA

Acti9 NG125N - Disjoncteur modulaire - 4P - 20A - Courbe C - 25kA - 18651 Schneider Electric
search
  • Acti9 NG125N - Disjoncteur modulaire - 4P - 20A - Courbe C - 25kA - 18651 Schneider Electric
18651
18651
343,47 € HT
981,35 €
-65% 0.350
En stock
Livré jeudi avant 13h

Ce disjoncteur modulaire Acti9 NG125N est conçu pour résister aux installations industrielles les plus difficiles. En version 4P 20A Courbe C, son pouvoir de coupure assigné en court-circuit peut atteindre 25kA sur les réseaux 380/415Vca.

  Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

  Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

  Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

L'essentiel :

  • Un haut pouvoir de coupure renforcé
  • Une sélectivité avec vos départs
  • Un raccordement sécurisé
  • Une gamme plus robuste IK05 en boitier haute résistance
  • Des fonctions avancées (manette 3 pos., bouton Test, voyant)

Pour tout savoir :

L'Acti9 NG125N 4P 20A Courbe C protège contre les courts-circuits et les courants de surcharge. Il est destiné aux bâtiments industriels et tertiaires. En largeur de 12 pas de 9mm, monté sur rail DIN, il offre un haut pouvoir de coupure. Le disjoncteur modulaire basse tension de la gamme Acti9 NG125N 4P 20A Courbe C est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Ce disjoncteur gamme Acti9 NG125N, 4P 20A, possède un verrou métal. qui lui confère une bonne tenue sur rail DIN. Il est doté de cages profondes striées qui permettent un raccord. en toute sécurité grâce à un serrage par Clé 6 Pans. Les performances du produit NG125N de la gamme Acti9 répondent à la norme NF EN 60947-2. Les Acti9 NG125 propose de nombreux accessoires disponibles en option comme les blocs diffs instantanés, sélectifs ou retardés. D'autres accessoires de raccordement sont proposés tels les cache-bornes, les peignes ou les commandes rotatives. Sans oublié les accessoires de signalisation (OF, SD) et des accessoires de déclenchement (MN,MX).

Les documents disponibles :

Fiche technique

GAMME Acti9 NG125
FONCTION disjoncteur miniature
Type de tension CA/CC
Tension assignée 400 V
Classe de protection (IP) IP20
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230 V 50 kA
Température ambiante en fonctionnement -30,0 70 °C
Courant nominal assigné 20 A
Fréquence 50,0 60 Hz
Puissance dissipée 2,7 W
Largeur dans les unités de partition 6
Montage encastré Non
Caractéristique de déclenchement C
Tension d'isolation assignée Ui 690 V
Catégorie de surtension 4
Conducteur neutre branché simultanément Oui
Nombre de pôles protégés 4
Section de conducteur connectable monofilaire 1,5 50 mm²
Section de conducteur connectable multifilaire 1,0 35 mm²
Nombre de pôles (total) 4
Tension nominale de tenue aux chocs Uimp 8 kV
Degré de pollution 3
Profondeur d'encastrement 47 mm
Dispositifs auxiliaires possibles Oui
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400 V 25 kA
Antidéflagration Non
Nombre de module(s) 6

Références spécifiques

EAN-13 3303430186519
MPN 18651
