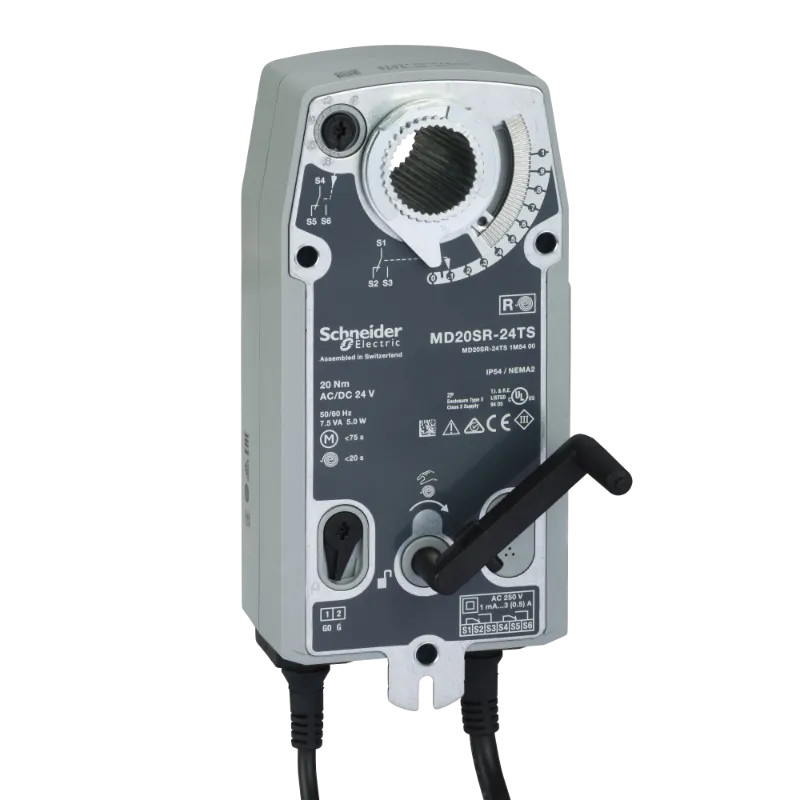

Moteur 24V 20Nm signal TOR avec ressort de rappel + fin de course pour registre
MD20SR-24TS
MD20SR-24TS
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Actionneur d'amortisseur avec ressort de rappel mécanique compact
- Montage universel pour fonction directionnelle à rappel par ressort
- 20Nm, ~ 4m² surface efficace de l'amortisseur
- Avec commutateur intégré SPDT
Pour tout savoir :
Le MD20 SR est un actionneur avec ressort de rappel pour le fonctionnement de registres de ventilation jusqu'à 4 m² dans les installations techniques des bâtiments. C'est une commande de signal marche/arrêt. Le couple est de 2Nm, l'indice de protection est IP54. Il est très basse tension. Son angle de rotation est réglable (max 95°).
Les documents disponibles :
Fiche technique
| GAMME | BMS |
| FONCTION | actionneur |
| Type de réglage Marche/Arrêt | Oui |
| Type de réglage modulant | Oui |
| Commande manuelle | Oui |
| Contact de commutation sans potentiel | Non |
| Modèle | Rotatif |
| Classe de protection (IP) | IP54 |
| Classe de protection (NEMA) | 2 |
| Longueur du câble de raccordement | 1 m |
| Température ambiante | -30,0 50 °C |
| Matériau du boîtier | Autre |
| Signal de commande | 2-10 V |
| Type de réglage split range | Non |
| Consommation d'énergie en fonctionnement | 5 W |
| Contacts auxiliaires en option | Non |
| Adapté aux dispositifs de ventilation | Oui |
| Reconnaissance automatique de course | Non |
| Avec fonction de sécurité | Non |
| Hors tension si fermé | Non |
| Raccordement à la vanne | Sans |
| Avec indicateur de niveau mécanique | Oui |
| Signal d'état | 2-10 V |
| Couple | 20 Nm |
| Adapté aux vannes | Non |
| Puissance électrique absorbée maximale | 7,5 VA |
| Humidité relative autorisée | 0,0 95 % |
| Plage de service réglable | Oui |
| Avec retour tension nulle | Non |
| Alimentation secteur | 24 V CA/CC |
| Contacts auxiliaires | Oui |
| Contacts de terminaison | Sans |
| Pas auto-ajustable | Non |
| Signal d'état réglable | Oui |
| Avec bride supérieure Direct Mount selon ISO 5211 | Non |
| Antidéflagration | Non |
| Temps de fonctionnement | 75 s |
| Type de fonction de sécurité | Ressort |
| Transmission | Magnétique |
| Angle de rotation maximal | 95 ° |
| Hauteur | 106 mm |
| Largeur | 128 mm |
| Profondeur | 93 mm |
Références spécifiques
| EAN-13 | 3606489660338 |
| MPN | MD20SR-24TS |
