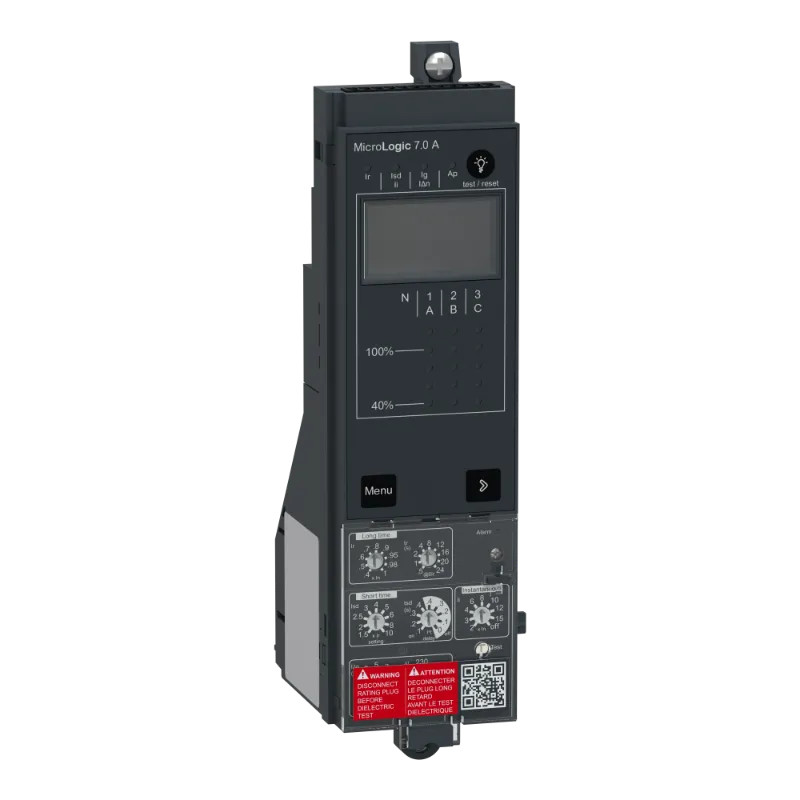

ComPacT NS - déclencheur MicroLogic 7.A - pour NS630b-1600 - débro - manuel

Décl. ML7.A NS630b-1600 DM - C7AWM Schneider Electric
search
  • Décl. ML7.A NS630b-1600 DM - C7AWM Schneider Electric
C7AWM
C7AWM
1 758,87 € HT
4 332,20 €
-59% 0.406
Sur commande
Délai fournisseur estimé : 8 semaines

ComPacT NS - déclencheur électronique distribution - MicroLogic 7.A - 3P/4P - pour disjoncteur ComPacT NS630b-1600 - protection surcharge/court-circuit/diff (LSIV) - mesures (A) - 50/60Hz - débrochable - commande manuelle - CEI 60947-2

  Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

  Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

  Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

Pour tout savoir :

Cette nouvelle unité de contrôle MicroLogic fait partie de la nouvelle génération de gamme ComPacT NS630bN à NS1600. ComPacT NS nouvelle génération conserve les mêmes performances et est livré avec une nouvelle face avant transparente pour une visibilité des auxiliaires et une touche ergonomique et état de déclenchement LED en option. L'unité de contrôle MicroLogic a un nouveau design et une nouvelle couleur (gris foncé). Il est compatible avec les disjoncteurs ComPacT NS débrochables et à commande manuelle. Cette unité de contrôle dispose de protections sélectives et différentielles et est conçue pour protéger les circuits de puissance et les charges. MicroLogic 7.0A est une unité de contrôle électronique qui fournit une protection longue durée réglable contre les surcharges (Code ANSI 49). Elle offre également des protections réglables de courte durée et instantanées contre les courts-circuits (ANSI Code 51 et 50). MicroLogic 7.0A intègre une protection résiduelle contre les fuites à la terre (code ANSI 51G). Le calibre de l'unité de commande est fixé par une fiche supplémentaire de calibre longue durée, à commander séparément. MicroLogic A indique les surcharges grâce à une LED d'alarme et est capable d'afficher la cause du déclenchement à travers 4 autres LED. MicroLogic A est équipé d'un écran LCD numérique qui affiche les vraies valeurs de courant RMS avec une précision de 1,5%. ComPacT NS nouvelle génération fait partie de l'architecture Schneider Electric EcoStruxure Power.

Les documents disponibles :

Fiche technique

GAMME ComPacT NS
FONCTION unité de contrôle
Fonction déclencheur de court-circuit Retardé
Avec fonction de protection contre les mises à la terre accidentelles Non
Finition de la protection du moteur Déclencheur électronique
Réglage de l'intensité du déclenchement de court-circuit non retardé 3200,0 24000 A
Réglage du courant de déclenchement instantané en cas de court-circuit 378,0 16000 A
Tension de fonctionnement CA 50 Hz 690,0 690 V
Nombre de contacts auxiliaires à fermeture 0
Nombre de contacts auxiliaires à ouverture 0
Nombre de contacts auxiliaires à deux directions 0
Type de tension d'alimentation CC
Type de tension de fonctionnement CA
Tension d'alimentation CC 24,0 24 V
Réglage de courant du déclencheur de surcharge 252,0 1600 A
Tension de fonctionnement CA 60 Hz 690,0 690 V
Alimentation externe requise Oui
Courant de commutation assigné 1600 A
Courant permanent nominal Iu 1600 A
Hauteur 199,5 mm
Largeur 53,6 mm
Profondeur 67,5 mm

Références spécifiques

EAN-13 3606482238398
MPN C7AWM
