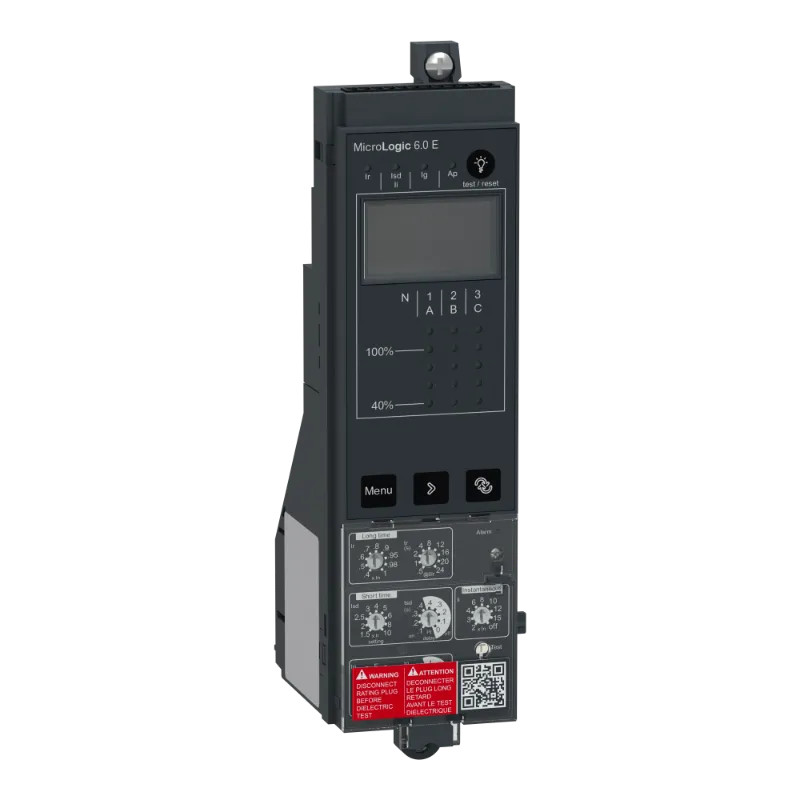

ComPacT NS - déclencheur MicroLogic 6.E - pour NS630b-1600 - débro - manuel

Décl. ML6.E NS630b-1600 DM - C6EWM Schneider Electric
search
  • Décl. ML6.E NS630b-1600 DM - C6EWM Schneider Electric
C6EWM
C6EWM
2 058,11 € HT
5 069,24 €
-59% 0.406
Sur commande
Délai fournisseur estimé : 8 semaines

ComPacT NS - déclencheur électronique distribution - MicroLogic 6.E - 3P/4P - pour disjoncteur ComPacT NS630b-1600 - protection surcharge/court-circuit/terre (LSIG) - mesures (E) - 50/60Hz - débrochable - commande manuelle - CEI 60947-2

  Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

  Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

  Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

L'essentiel :

  • ComPacT NS est une gamme de disjoncteurs pour la mesure de puissance et d'énergie intégrée
  • La solution couvre des calibres de 630 A à 3 200 A
  • L'unité de contrôle électronique MicroLogic fournit des fonctions électriques de mesure et d'analyse
  • ComPacT NS offre une gamme optimisée d'auxiliaires et d'accessoires, installables sur site
  • Installation flexible, dans n'importe quelle position, dans un tableau ou au mur
  • Nouveau capot avant transparent avec auxiliaires visibles

Pour tout savoir :

Ce déclencheur MicroLogic fait partie de la nouvelle génération de la gamme ComPacT NS630bN à NS1600. Cette unité de contrôle dispose de protections sélectives et contre les défauts à la terre et est conçue pour protéger les circuits d'alimentation et les charges. Il est compatible avec les disjoncteurs débrochables et à commande manuelle ComPacT NS. La nouvelle génération ComPacT NS conserve les mêmes performances et est fournie avec un nouveau capot avant transparent pour une visibilité des auxiliaires et une nouvelle manette avec écran tactile ergonomique et état de déclenchement LED en option. Il fournit également des protections instantanées et de courte durée contre les courts-circuits (codes ANSI 51 et 50). L'unité de contrôle MicroLogic a un nouveau design et une nouvelle couleur (gris foncé). Le MicroLogic 6.0E intègre une protection différentielle ou de retour à la terre contre les défauts de terre (code ANSI 51N). Le type MicroLogic E est équipé d'un écran LCD numérique qui affiche l'énergie active avec une précision de 2 %. MicroLogic 6.0E est une unité de contrôle électronique qui fournit une protection long retard réglable contre les surcharges (code ANSI 49). Le calibre de l'unité de contrôle est fixé par un calibreur long retard supplémentaire qui doit être commandé séparément via le sélecteur de produit. La nouvelle génération ComPacT NS fait partie de l'architecture EcoStruxure Power de Schneider Electric.

Les documents disponibles :

Fiche technique

GAMME ComPacT NS
FONCTION unité de contrôle
Fonction déclencheur de court-circuit Retardé
Avec fonction de protection contre les mises à la terre accidentelles Oui
Finition de la protection du moteur Déclencheur électronique
Réglage de l'intensité du déclenchement de court-circuit non retardé 3200,0 24000 A
Réglage du courant de déclenchement instantané en cas de court-circuit 378,0 16000 A
Tension de fonctionnement CA 50 Hz 690,0 690 V
Nombre de contacts auxiliaires à fermeture 0
Nombre de contacts auxiliaires à ouverture 0
Nombre de contacts auxiliaires à deux directions 0
Type de tension d'alimentation CC
Type de tension de fonctionnement CA
Tension d'alimentation CC 24,0 24 V
Réglage de courant du déclencheur de surcharge 252,0 1600 A
Tension de fonctionnement CA 60 Hz 690,0 690 V
Alimentation externe requise Oui
Courant de commutation assigné 1600 A
Courant permanent nominal Iu 1600 A
Hauteur 199,5 mm
Largeur 53,6 mm
Profondeur 67,5 mm

Références spécifiques

EAN-13 3606482098404
MPN C6EWM
