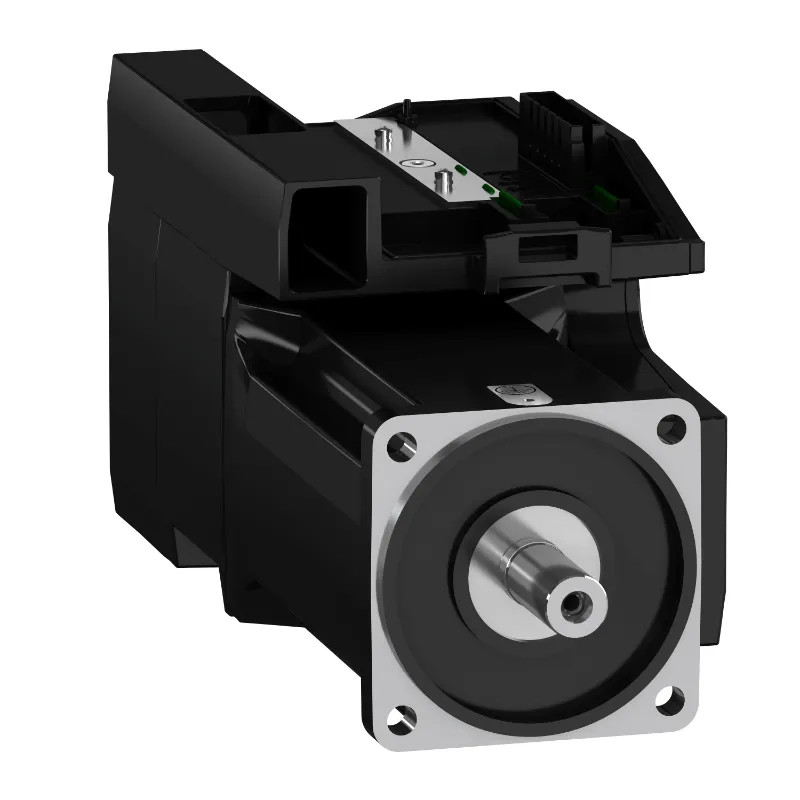

Lexium BMI - servo-moteur 3-phase - clavette IP65 - 100mm - monotour 16b

BMI 3P 70MM IP65 2,2KW 16b - BMI1003P36A Schneider Electric
search
  • BMI 3P 70MM IP65 2,2KW 16b - BMI1003P36A Schneider Electric
BMI1003P36A
BMI1003P36A
2 371,00 € HT
2 652,13 €
-11% 0.894
Sur commande
+ De 45 jours

Lexium BMI - servomoteur avec étage de puissance - 3 phases - clavette IP65 - 100mm - monotour 16 - vitesse mécanique maximum : 6000 Tr/mn - sans frein de parking - Axe : diamètre : 19mm, longueur : 40mm, largeur : 6mm

  Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

  Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

  Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

L'essentiel :

  • Filtre CEM intégré
  • Haute densité de puissance
  • Équipé d'un codeur absolu SinCos Hiperface
  • Facile à choisir via le configurateur en ligne
  • Facile à assembler en moins de 3 minutes

Pour tout savoir :

Ce produit fait partie de la gamme Lexium 32i, une offre de servovariateurs intégrés. Ce servomoteur avec étage de puissance dispose d'une vitesse mécanique maximale de 6 000 tr/min, d'une extrémité d'arbre clavetée, sans frein de maintien. Il est équipé d'un codeur absolu monotour de type SinCos Hiperface. Il dispose d'une carte de circuit imprimé pour la connexion de contrôle de l'unité. Sa tension d'alimentation nominale varie de 208V à 480V, son courant continu à l'arrêt de 4A, sa puissance nominale de 0,8kW et son couple continu à l'arrêt de 2,48Nm. L'extrémité de l'arbre et son logement disposent d'un indice de protection IP65. La taille de la bride du moteur est de 10mm, fixée par 4 trous oblongs de 9mm. Le diamètre des trous de montage est de 115mm. Le servomoteur et le servomoteur sont intégrés dans un boîtier. Ce produit est certifié TÜV Nord S(LA-0046/2010) et UL (E363147). Il est compatible avec les unités de contrôle de variateur LXM32i avec accès aux bus de terrain CANopen et EtherCAT. Toutes les positions de montage sont autorisées : montage horizontal (IMB5) et montage vertical (IMV1 avec extrémité d'arbre en haut et IMV3 avec extrémité d'arbre en bas). La gamme Lexium 32i est conçue pour les domaines d'application nécessitant une haute précision et un contrôle moteur avancé. Le servomoteur et le servovariateur sont intégrés dans un boîtier.

Les documents disponibles :

Fiche technique

GAMME Lexium
FONCTION servo-moteur avec l'étage de puissance
Nombre de pôles 10
Capacité de surcharge Non
Méthode de refroidissement Autre
Finition du bout d'arbre Clé
Isolation à imprégnation globale Autre
Classe d'efficacité du moteur Autre
Adapté à la régulation de fréquence Non
Palier Autre
Classe d'isolation conformément à IEC Autre
Avec protection contre la condensation Non
Couple de rotation nominal 8,5 Nm
Type de tension CA
Modèle Moteur synchrone triphasé
Type de construction Autre
Tension assignée 220 V
Fréquence assignée 50,0 60 Hz
Classe de protection (IP) IP65
Température de fonctionnement 0,0 40 °C
Courant nominal assigné 6 A
Matériau du boîtier Autre
Nombre de phases 3
Vitesse de rotation assignée à fréquence assignée 8000 1/min
Puissance nominale à fréquence assignée 0,9 kW
Cycle de charge Autre
Rapport de courant de démarrage 0
Rapport de couple au démarrage 0
Rapport de couple de décrochage 0
Avec résistance à coefficient de température positif Non
Avec détecteur-thermomètre à résistance (RTD) Non
Sécurité intrinsèque Sans

Références spécifiques

EAN-13 3606485377841
MPN BMI1003P36A
