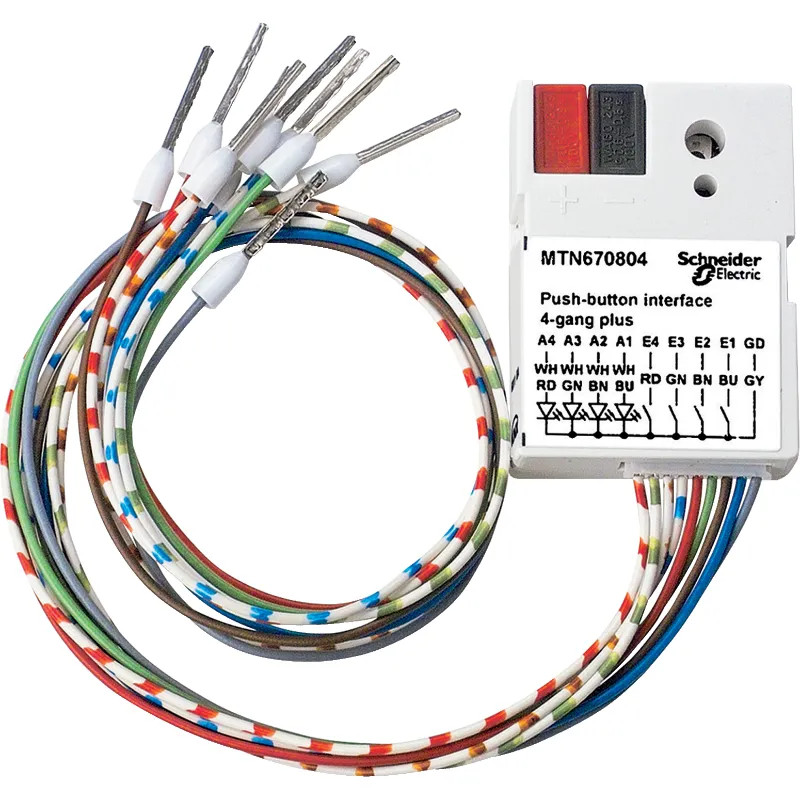

KNX - module d'entrées binaires à encastrer - 4 entrées 4 sorties LED

Pour tout savoir :

Interface à bouton-poussoir, 4 entrées Génère une tension de signal interne pour connecter 4 boutons-poussoirs conventionnels ou contacts flottants, et pour connecter 4 LED à faible courant Les noyaux mesurent 30 cm de long et peuvent être rallongés au maximum 7,5 m Pour installation dans un coffret électrique conventionnel de 60 mm Fonctions du logiciel KNX: Commutation, variation ou commande de stores via 1 ou 2 entrées, valeurs de position pour la commande de stores (8 bits), fronts à impulsions avec télégrammes 1, 2, 4 ou 8 bits Différenciation entre activation courte et longue, télégramme d'initialisation, transmission cyclique, fronts d'impulsion avec télégrammes 2 octets, régulateur linéaire 8 bits, scènes Compteur, fonction de désactivation, coupure du contact/prise de contact, temps de réponse Sorties pour connecter des lampes de contrôle (LED à faible courant) pour l'affichage d'état Pour chaque type d'objet d'entrée/sortie: Tension de contact: <3 V (SELV) Courant de contact: <0,5 mA Courant de sortie: max. 2 mA Max Max longueur du câble: 30 cm non blindé, peut être rallongé jusqu'à max 7,5 m avec câble torsadé non blindé Dimensions: env. 40x30,5x12,5 mm (LxlxH) Couleur: blanc polaire Couleur: blanc polaire

Les documents disponibles :

• Télécharger le guide
• Télécharger la fiche Produit
• Télécharger la notice
• Télécharger la notice 2 (1M)
• Télécharger la notice 3
• Télécharger la notice 4 (1M)
• Télécharger la notice 5 (EN)
• Télécharger le Profil Environnemental Produit FR
