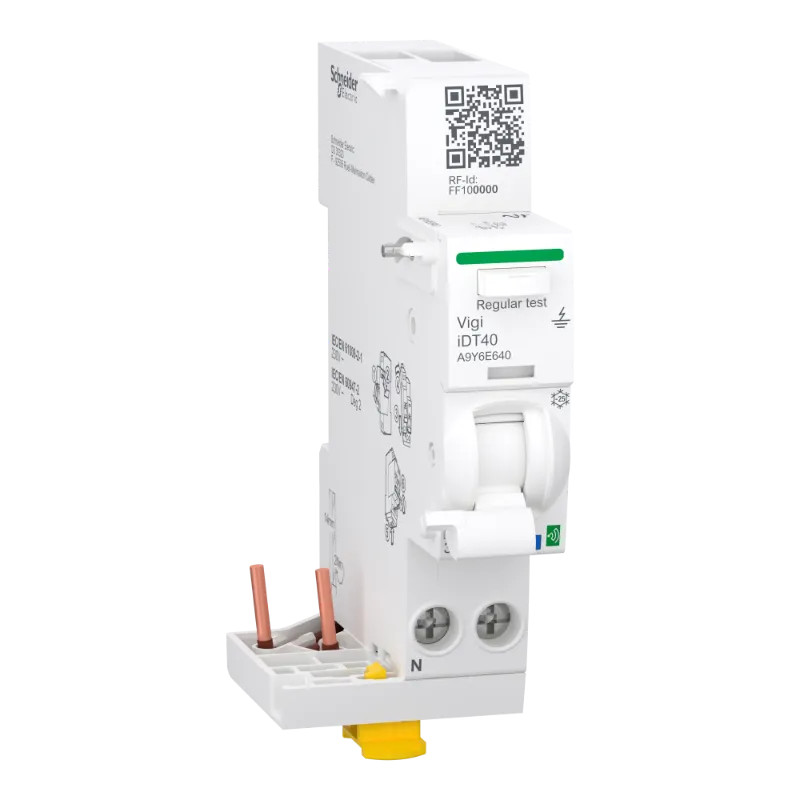

Lot 2Acti9 Active Vigi iDT40 Connecté/Mesure E,P 1P+N 40A 30mA Type A SI

L'essentiel :

• Communication sans fil fournissant surveillance et diagnostic du circuit jusqu'au niveau de charge
• Simplification du câblage des tableaux et des opérations de mise en service
• Protection des personnes contre les chocs électriques par contact direct
• Fenêtre VisiTrip indiquant un déclenchement sur défaut par un voyant rouge en face avant
• Bouton de test multifonction pour le test unitaire et la réinitialisation du diagnostic
• Voyant LED multifonction pour l'état de communication, diagnostic de défaut de déclenchement et rappel de test DDR

Pour tout savoir :

Ce lot Acti9 Active comporte 2 blocs additionnels de protection différentielle connectés. Ce bloc additionnel peut être associé à n'importe quel disjoncteur miniature Acti9 iDT40 avec un courant nominal de 6A à 40A et une courbe B ou une courbe C. Il s'agit d'un appareil 1P+N avec 1 pôle protégé et 40A de courant nominal. La classe de protection différentielle est de type A-SI avec une sensibilité de 30mA. La temporisation de la protection différentielle est instantanée. Sa technologie indépendante de la tension garantit le déclenchement de l'appareil si le courant résiduel dépasse le seuil de 30mA quelle que soit la tension secteur. Le type A-SI offre une immunité accrue contre les interférences électriques et les environnements pollués ou corrosifs. Ce produit Acti9 Active communique avec les passerelles EcoStruxure Panel Server : Entry, Universal et Advanced. Son système de pré-alarme aide à prévenir les fuites à la terre, surcharges et surtensions. Il mesure également la tension, le courant, la puissance et l'énergie, ainsi que le facteur de puissance, la température et la durée d'utilisation. Il envoie également des signaux en cas de défaut de fuite à la terre, de surcharge, de court-circuit, de surtension et de perte de tension. Il assure la protection des personnes contre les chocs électriques par contact indirect. En complément de cette protection et associé à un disjoncteur iDT40, il protège les circuits contre les courants de court-circuit et de surcharge. Les indicateurs VisiTrip réduisent le temps d'intervention en montrant le circuit défectueux et en identifiant rapidement le type de défaut. Il a une endurance électrique de 10 000 cycles augmentant jusqu'à 20 000 cycles lorsqu'il est associé à un disjoncteur inférieur ou égal à 25A. Son endurance mécanique va jusqu'à 20 000 cycles. La tension de fonctionnement nominale Ue est de 230VAC sous une fréquence de 50Hz. La tension d'isolation nominale Ui est de 250VAC. La tension de tenue aux chocs nominale Uimp est de 4kV. Il peut être clipsé sur un rail DIN. Il dispose de 2 pas de 9mm. Il est blanc (RAL 9003). Son indice de protection est IP20 (selon la norme IEC/EN 60529) et devient IP40 en armoire modulaire. Ce produit est conforme aux normes EN/IEC 61009-1 et EN/IEC 61009-2-1.

Les documents disponibles :

• Télécharger la fiche Produit
• Télécharger la notice
