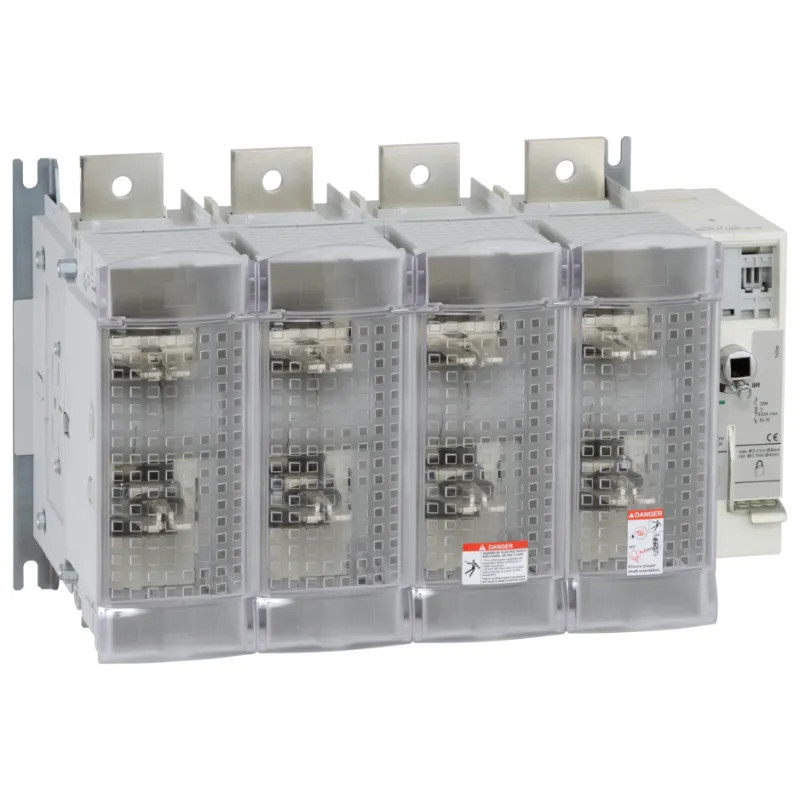

  • TeSys GS - Interrupteur sect fusible 4x 1250a 4 - GS2V4 Schneider Electric
GS2V4
GS2V4
4 478,72 € HT
7 452,11 €
-40% 0.601
Sur commande
+ De 45 jours

TeSys GS - interrupteur sectionneur fusible - 4P - 1250A - calibre des fusibles : DIN - taille : 4 - H355mmxL562mmxP289mm - IP20 - type de réseau : CC, CA - tension d'isolement : 1000 V CA 50/60 Hz

  Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

  Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

  Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

L'essentiel :

  • Équipé d'un opérateur externe monté sur la face avant ou sur la droite.
  • Verrouillable avec interverrouillage de porte.
  • A utiliser avec les liaisons à fusibles cylindriques NFC.
  • Performances de court-circuit élevées jusqu'à 100 KA.
  • Poignées robustes et compactes.
  • Protection efficace grâce à la fusion rapide des fusibles.

Pour tout savoir :

Interrupteur-sectionneur à fusible TeSys GS, 4 pôles (4P), 1 250 A/1 000 V, à utiliser avec des liaisons à fusibles à lames DIN de taille 4 à 1 250 A, pour applications moteur jusqu'à 560 kW à 400 V AC-23. A équiper d’une poignée de commande directe GS1AH104 (à commander séparément), ou d’une poignée de commande externe GS2AH pouvant être montée en face avant, à gauche ou à droite (plusieurs modèles disponibles). Les liaisons à fusibles à couteaux type aM et gG taille 4 sans percuteurs DF2LA, DF2LN et avec percuteurs DF4LA, DF4LN sont disponibles (à commander séparément). Il fournit des bornes à vis avec cache-bornes 4P, courant de court-circuit nominal élevé 100 kA à 400 V. Certifié multi-normes (IEC, Marine). Les modules de contacts auxiliaires complémentaires GS1AM (montage avant), GS1AN (montage latéral), GS1AF (montage supérieur pour signalisation de soufflage avec fusibles plus rapides) peuvent compléter l'ensemble (à commander séparément).

Les documents disponibles :

Fiche technique

GAMME TeSyS GS
FONCTION interrupteur-sectionneur fusible
Nombre de pôles 4
Adapté aux inserts de fusibles NH4
Adapté à un montage en saillie de barres collectrices Oui
Avec surveillance des fusibles Non
Position de l'élément d'actionnement Autre
Équipée de connecteurs Non
Classe de protection (IP), face avant IP20
Commande motorisée intégrée Non
Type de raccordement du circuit principal Borne à vis
Finition interrupteur de dispositif d'arrêt d'urgence Non
Finition de l'élément d'actionnement Sans actionneur
Entrée de câble Autre
Finition interrupteur général Oui
Finition interrupteur de sécurité Non
Courant nominal de courte durée admissible Icw 100 kA
Adapté à une fixation sur sol Non
Tension de fonctionnement nominale max. Ue en CA 1000 V
Commande motorisée en option Non
Intensité de court-circuit nominale conditionnelle Iq 100 kA
Puissance de fonctionnement nominale, CA-23, 400 V 560 kW
Adapté à une fixation frontale Non
Courant permanent nominal Iu 1250 A

Références spécifiques

EAN-13 3389119410878
MPN GS2V4
