TeSys VCF - interr.-sectionneur en coffret - 3P- 20A
VCFN25GE
VCFN25GE
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Degré de protection élevé de l'étanchéité et de la poussière pour les environnements difficiles.
- Fonctionnement facile avec poignée cadenassable.
- Installation simple et fiable.
Pour tout savoir :

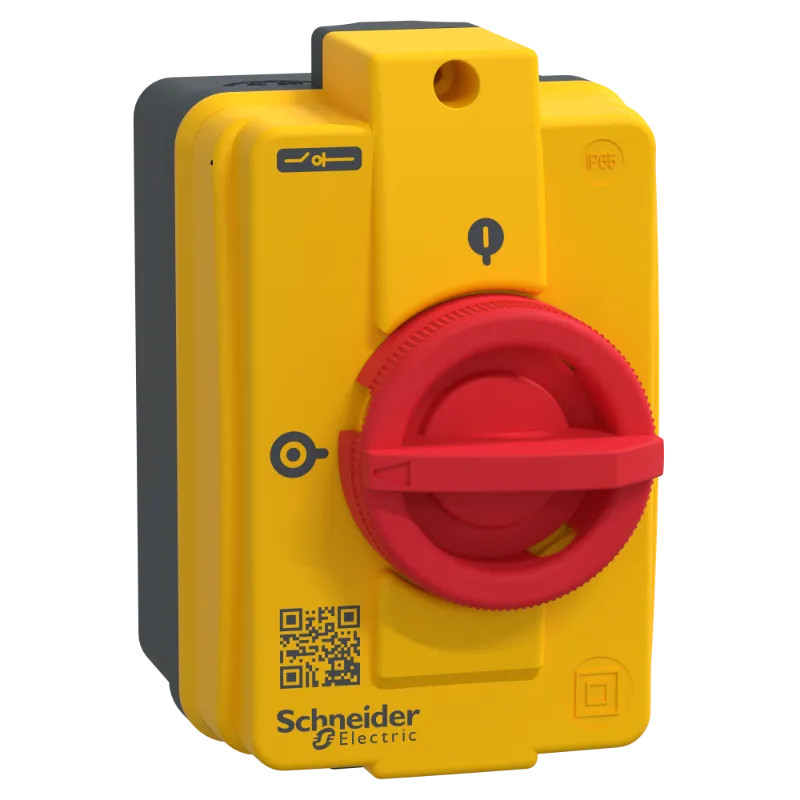

Ce démarreur en coffret TeSys avec sectionneur de commutation, 3 pôles, 20A 690V, convient à la commutation d’arrêt principal et d’urgence dans les applications moteur jusqu’à 7.5kW à 400V AC-23. Son indice de protection est IP55. Il est jaune, équipé d’une commande rotative rouge et d’un marquage E/S, cadenassable (cadenas non fournis). Il comprend un corps d'interrupteur Vario V0 à 3 pôles, sans possibilité d'ajout de modules complémentaires. Le coffret en saillie se fixe par vis, avec 2 entrées défonçables pour presse-étoupe en haut et en bas, couvercle plombable. Il est conforme à IEC 60947-4-1.
Les documents disponibles :
Fiche technique
| GAMME | TeSyS Vario |
| FONCTION | interrupteur-sectionneur d'arrêt d'urgence |
| Nombre de pôles | 3 |
| Nombre de contacts auxiliaires à fermeture | 0 |
| Nombre de contacts auxiliaires à ouverture | 0 |
| Classe de protection (IP), face avant | IP55 |
| Nombre de contacts auxiliaires à deux directions | 0 |
| Nombre de commutateurs | 1 |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Borne à vis |
| Finition interrupteur de dispositif d'arrêt d'urgence | Oui |
| Finition de l'élément d'actionnement | Type de dispositif d'actionnement |
| Finition interrupteur général | Oui |
| Finition interrupteur de sécurité | Non |
| Finition interrupteur de maintenance/réparation | Non |
| Courant nominal de courte durée admissible Icw | 0,3 kA |
| Couleur de l'élément d'actionnement | Rouge |
| Adapté à une fixation sur sol | Non |
| Adapté à une fixation frontale à 4 trous | Oui |
| Adapté à une fixation frontale centrale | Non |
| Adapté à un montage en distributeur | Non |
| Adapté à un montage intermédiaire | Non |
| Tension de fonctionnement nominale max. Ue en CA | 690 V |
| Commande motorisée en option | Non |
| Déclencheur voltmétrique en option | Non |
| Type de construction de l'appareil | Appareil complet installé dans un boîtier |
| Finition de l'inverseur | Non |
| Avec un câblage préparé | Non |
| Intensité de court-circuit nominale conditionnelle Iq | 10 kA |
| Puissance de fonctionnement nominale, CA-23, 400 V | 7,5 kW |
| Courant permanent nominal, CA-21, 400 V | 14,5 A |
| Courant permanent nominal , CA-21, 400 V | 20 A |
| Tension de fonctionnement normale | 690,0 690 V |
| Puissance de fonctionnement nominale, CA-3, 400 V | 5,5 kW |
| Puissance de commutation à 400 V | 11 kW |
| Verrouillable | Oui |
| Courant permanent nominal Iu | 20 A |
| Hauteur | 131 mm |
| Largeur | 82,5 mm |
| Profondeur | 106 mm |
Références spécifiques
| EAN-13 | 3389110897708 |
| MPN | VCFN25GE |
