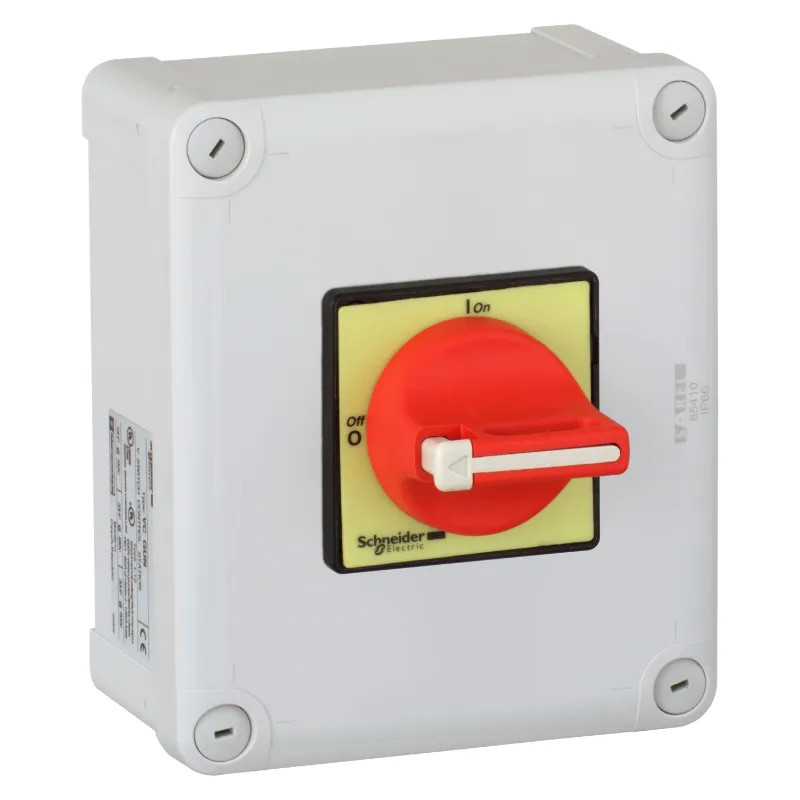

| GAMME |
TeSyS Vario |
| FONCTION |
interrupteur-sectionneur d'arrêt d'urgence intégré |
| Nombre de pôles |
3 |
| Nombre de contacts auxiliaires à fermeture |
0 |
| Nombre de contacts auxiliaires à ouverture |
0 |
| Classe de protection (IP), face avant |
IP65 |
| Nombre de contacts auxiliaires à deux directions |
0 |
| Nombre de commutateurs |
1 |
| Commande motorisée intégrée |
Non |
| Type de raccordement du circuit principal |
Borne à vis |
| Finition interrupteur de dispositif d'arrêt d'urgence |
Oui |
| Finition de l'élément d'actionnement |
Poignée tournante courte |
| Finition interrupteur général |
Oui |
| Finition interrupteur de sécurité |
Non |
| Finition interrupteur de maintenance/réparation |
Non |
| Courant nominal de courte durée admissible Icw |
0,384 kA |
| Couleur de l'élément d'actionnement |
Rouge |
| Adapté à une fixation sur sol |
Oui |
| Adapté à une fixation frontale à 4 trous |
Non |
| Adapté à une fixation frontale centrale |
Non |
| Adapté à un montage en distributeur |
Non |
| Adapté à un montage intermédiaire |
Non |
| Tension de fonctionnement nominale max. Ue en CA |
690 V |
| Commande motorisée en option |
Non |
| Déclencheur voltmétrique en option |
Non |
| Type de construction de l'appareil |
Appareil complet installé dans un boîtier |
| Finition de l'inverseur |
Non |
| Avec un câblage préparé |
Non |
| Intensité de court-circuit nominale conditionnelle Iq |
10 kA |
| Puissance de fonctionnement nominale, CA-23, 400 V |
11 kW |
| Courant permanent nominal, CA-21, 400 V |
21,8 A |
| Courant permanent nominal , CA-21, 400 V |
32 A |
| Tension de fonctionnement normale |
600,0 600 V |
| Puissance de fonctionnement nominale, CA-3, 400 V |
7,5 kW |
| Verrouillable |
Oui |
| Courant permanent nominal Iu |
25 A |
| Hauteur |
164 mm |
| Largeur |
121 mm |
| Profondeur |
132 mm |
