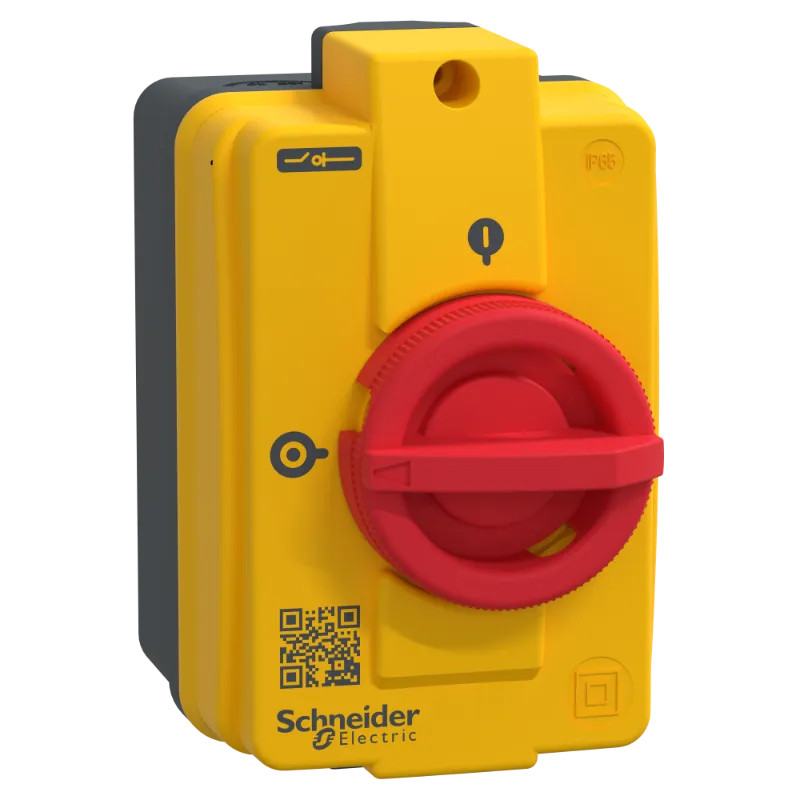

TeSys VCFN - interr.-sectionneur en coffret - 3P - 16A

TeSys VCFN - interr.-sectionneur en coffret - 3P - 16A - VCFN20GE Schneider Electric
search
  • TeSys VCFN - interr.-sectionneur en coffret - 3P - 16A - VCFN20GE Schneider Electric
VCFN20GE
VCFN20GE
44,74 € HT
74,44 €
-40% 0.601
Sur commande
Délai fournisseur estimé : 6 semaines

TeSys VCFN - interrupteur- sectionneur en coffret - 3P - 16A - arrêt d'urgence - H131mmxL82,5mmxP106mm - poignée rotative - dimension de la plaque avant : 60 x 60mm - 1 à 3 cadenas 4…8 mm

  Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

  Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

  Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

L'essentiel :

  • Degré de protection élevé de l'étanchéité et de la poussière pour les environnements difficiles.
  • Fonctionnement facile avec poignée cadenassable.
  • Installation simple et fiable.

Pour tout savoir :

Démarreur en coffret TeSys avec interrupteur-sectionneur, 3 pôles, 16 A 690 V, pour la commutation d’arrêt principal et d’urgence dans les applications moteur jusqu’à 5.5kW@400V AC-23. Coffret de protection IP55 jaune équipé d’une commande rotative rouge et d’un marquage E/S, cadenassable (cadenas non fournis). Il comprend un corps d'interrupteur mini Vario 3 pôles VN20 avec 2 fixations de module supplémentaires possibles. Coffret en saillie avec fixation par vis, 2 entrées défonçables pour presse-étoupe en haut et en bas, couvercle plombable. Il est conforme à IEC 60947-4-1.

Les documents disponibles :

Fiche technique

GAMME TeSyS Vario
FONCTION interrupteur-sectionneur d'arrêt d'urgence
Nombre de pôles 3
Nombre de contacts auxiliaires à fermeture 0
Nombre de contacts auxiliaires à ouverture 0
Classe de protection (IP), face avant IP55
Nombre de contacts auxiliaires à deux directions 0
Nombre de commutateurs 1
Commande motorisée intégrée Non
Type de raccordement du circuit principal Borne à vis
Finition interrupteur de dispositif d'arrêt d'urgence Oui
Finition de l'élément d'actionnement Type de dispositif d'actionnement
Finition interrupteur général Oui
Finition interrupteur de sécurité Non
Finition interrupteur de maintenance/réparation Non
Courant nominal de courte durée admissible Icw 0,14 kA
Couleur de l'élément d'actionnement Rouge
Adapté à une fixation sur sol Non
Adapté à une fixation frontale à 4 trous Oui
Adapté à une fixation frontale centrale Non
Adapté à un montage en distributeur Non
Adapté à un montage intermédiaire Non
Tension de fonctionnement nominale max. Ue en CA 690 V
Commande motorisée en option Non
Déclencheur voltmétrique en option Non
Type de construction de l'appareil Appareil complet installé dans un boîtier
Finition de l'inverseur Non
Avec un câblage préparé Non
Intensité de court-circuit nominale conditionnelle Iq 6 kA
Puissance de fonctionnement nominale, CA-23, 400 V 5,5 kW
Courant permanent nominal, CA-21, 400 V 11 A
Courant permanent nominal , CA-21, 400 V 16 A
Tension de fonctionnement normale 690,0 690 V
Puissance de fonctionnement nominale, CA-3, 400 V 4 kW
Puissance de commutation à 400 V 9 kW
Verrouillable Oui
Courant permanent nominal Iu 16 A
Hauteur 131 mm
Largeur 82,5 mm
Profondeur 106 mm

Références spécifiques

EAN-13 3389110759990
MPN VCFN20GE
