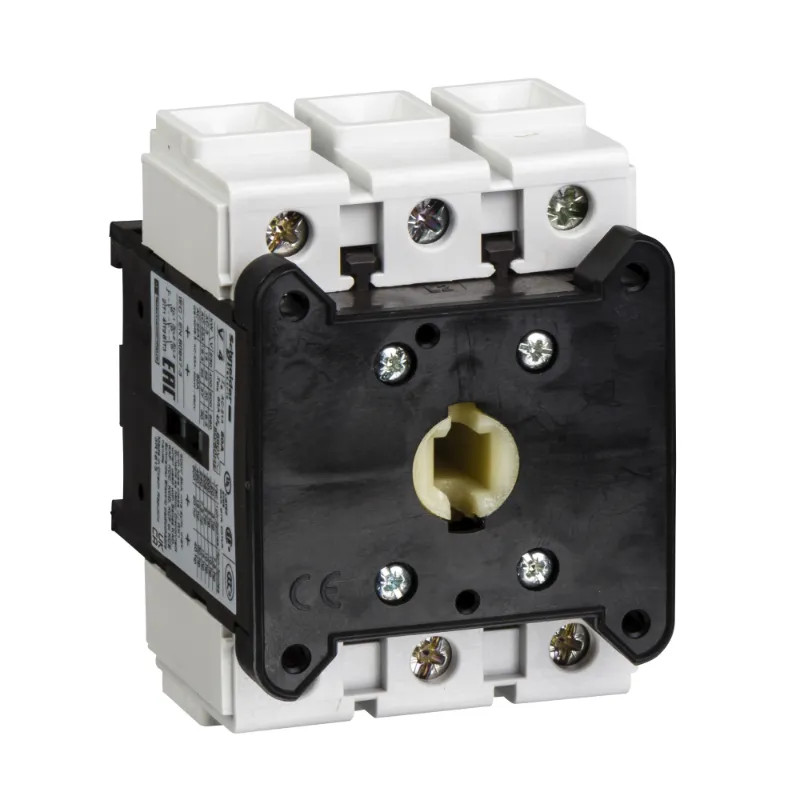

TeSys Vario - bloc de base pour interrupteur-sectionneur - 3P -175A
V6
V6
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Il convient à des catégories d'utilisation multiples et présente des performances fiables dans le circuit CC.
- Il permet d'adapter et de prendre en charge jusqu'à 4 modules complémentaires.
- Fonctionnement facile avec plusieurs modèles de poignées en option.
- Certifié multi-normes.
Pour tout savoir :
Ce bloc 175A/690 V convient aux applications de commutation de moteur jusqu'à 45kW à 400V AC-23. Il peut être utilisé pour commuter des circuits CC jusqu'à 250V CC DC-1 à DC-5, en utilisant des contacts en série. Il permet de monter jusqu’à 4 modules complémentaires, raccordement par bornier à vis, montage sur rail DIN ou par fixation par vis. Plusieurs modèles de poignées sont disponibles pour le compléter, afin de constituer un sectionneur-interrupteur opérationnel. Des modules complémentaires (pôle principal, pôle neutre, module de mise à la terre, contacts auxiliaires) et accessoires de montage sont disponibles (à commander séparément). Il est certifié multi-normes (IEC, UL, CSA, CCC, EAC).
Fiche technique
| GAMME | TeSyS Vario |
| FONCTION | corps de l'interrupteur |
| Nombre de pôles | 3 |
| Nombre de contacts auxiliaires à fermeture | 0 |
| Nombre de contacts auxiliaires à ouverture | 0 |
| Classe de protection (IP), face avant | IP20 |
| Nombre de contacts auxiliaires à deux directions | 0 |
| Nombre de commutateurs | 1 |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Borne à vis |
| Finition interrupteur de dispositif d'arrêt d'urgence | Non |
| Finition interrupteur général | Non |
| Finition interrupteur de sécurité | Non |
| Finition interrupteur de maintenance/réparation | Non |
| Courant nominal de courte durée admissible Icw | 2,1 kA |
| Adapté à une fixation sur sol | Non |
| Adapté à une fixation frontale à 4 trous | Oui |
| Adapté à une fixation frontale centrale | Oui |
| Adapté à un montage en distributeur | Non |
| Adapté à un montage intermédiaire | Non |
| Tension de fonctionnement nominale max. Ue en CA | 690 V |
| Commande motorisée en option | Non |
| Déclencheur voltmétrique en option | Non |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Finition de l'inverseur | Non |
| Avec un câblage préparé | Non |
| Intensité de court-circuit nominale conditionnelle Iq | 10 kA |
| Puissance de fonctionnement nominale, CA-23, 400 V | 45 kW |
| Courant permanent nominal, CA-21, 400 V | 83 A |
| Courant permanent nominal , CA-21, 400 V | 160 A |
| Tension de fonctionnement normale | 690,0 690 V |
| Puissance de fonctionnement nominale, CA-3, 400 V | 37 kW |
| Verrouillable | Non |
| Courant permanent nominal Iu | 175 A |
| Hauteur | 125 mm |
| Largeur | 90 mm |
| Profondeur | 90 mm |
Références spécifiques
| EAN-13 | 3389110551747 |
| MPN | V6 |
