TeSys VccF - inter.-sectionneur - 3P - 690V 25A - poignée rouge cadenassable
VCCF0
VCCF0
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Multi-usage pour déconnexion du commutateur d'arrêt principal et d'urgence.
- Pratique à utiliser avec 3 options de poignée de commande cadenassable.
- Garanti un degré de protection élevé dans un environnement difficile.
- Certifié multi-normes.
Pour tout savoir :

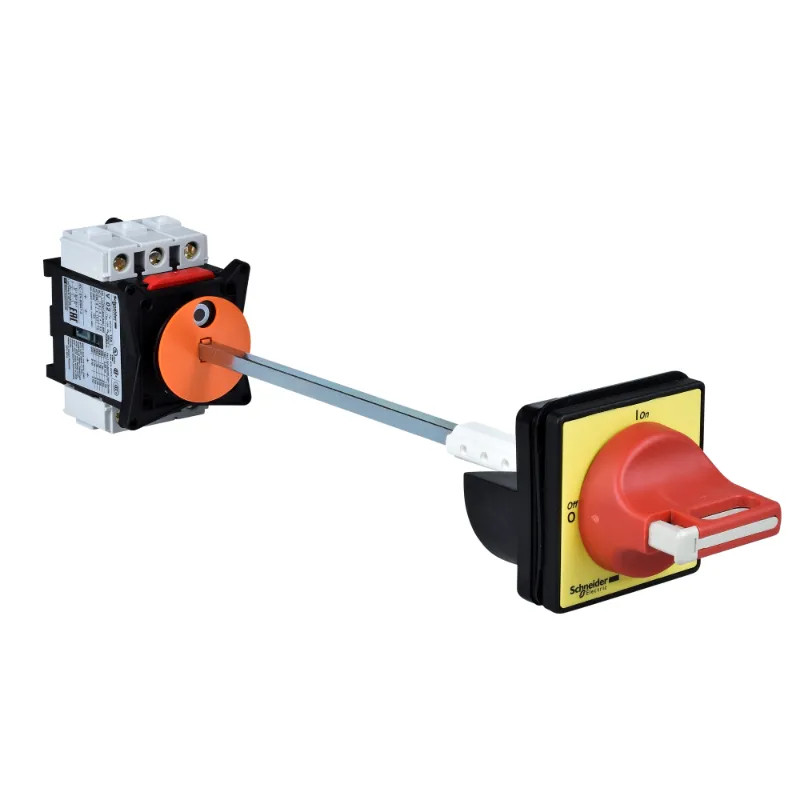

Interrupteur-sectionneur TeSys Vario pour montage à l'arrière d'une armoire, 3 pôles, 25 A/690 V, pour applications de commutation de moteur jusqu'à 7.5kW@400V AC-23. Unité complète composée d'un corps d'interrupteur V0, d'un axe d'extension VZ17, d'une plaque d'interverrouillage de porte KZ32, d'une poignée rouge avec plaque avant jaune 60x60mm KCF1PZ. Destiné à l'utilisation de déconnexion du commutateur d'arrêt principal et d'urgence. Poignée cadenassable, pour 3 cadenas (à commander séparément). Poignée avec 4 vis de fixation sur porte, assurant un IP65 au montage. Distance possible entre l'arrière de l'armoire et la porte : 300-330 mm. Certifié multi-normes (IEC, UL, CSA, CCC, EAC, Marine).
Fiche technique
| GAMME | TeSyS Vario |
| FONCTION | interrupteur-sectionneur d'arrêt d'urgence |
| Nombre de pôles | 3 |
| Nombre de contacts auxiliaires à fermeture | 0 |
| Nombre de contacts auxiliaires à ouverture | 0 |
| Classe de protection (IP), face avant | IP65 |
| Nombre de contacts auxiliaires à deux directions | 0 |
| Nombre de commutateurs | 1 |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Borne à vis |
| Finition interrupteur de dispositif d'arrêt d'urgence | Oui |
| Finition de l'élément d'actionnement | Commande rotative déportée sur porte |
| Finition interrupteur général | Oui |
| Finition interrupteur de sécurité | Non |
| Finition interrupteur de maintenance/réparation | Non |
| Courant nominal de courte durée admissible Icw | 0,3 kA |
| Couleur de l'élément d'actionnement | Rouge |
| Adapté à une fixation sur sol | Non |
| Adapté à une fixation frontale à 4 trous | Oui |
| Adapté à une fixation frontale centrale | Non |
| Adapté à un montage en distributeur | Non |
| Adapté à un montage intermédiaire | Non |
| Tension de fonctionnement nominale max. Ue en CA | 690 V |
| Commande motorisée en option | Non |
| Déclencheur voltmétrique en option | Non |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Finition de l'inverseur | Non |
| Avec un câblage préparé | Non |
| Intensité de court-circuit nominale conditionnelle Iq | 10 kA |
| Puissance de fonctionnement nominale, CA-23, 400 V | 7,5 kW |
| Courant permanent nominal, CA-21, 400 V | 14,5 A |
| Courant permanent nominal , CA-21, 400 V | 25 A |
| Tension de fonctionnement normale | 690,0 690 V |
| Puissance de fonctionnement nominale, CA-3, 400 V | 5,5 kW |
| Verrouillable | Oui |
| Courant permanent nominal Iu | 25 A |
| Hauteur | 74 mm |
| Largeur | 60 mm |
Références spécifiques
| EAN-13 | 3389110449341 |
| MPN | VCCF0 |
