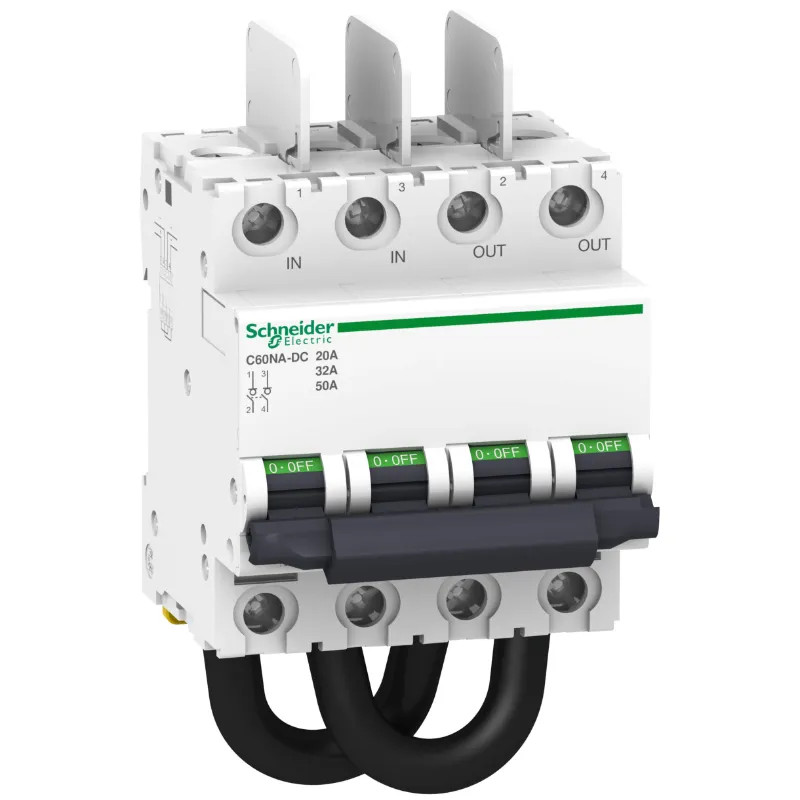

Interrupteur-sectionneur photovoltaïque C60 NA-DC 1000 VDC 50 A 2P

Interrupteur-sectionneur photovoltaïque C60 NA-DC 1000 VDC 50 A 2P - A9N61690 Schneider Electric
search
  • Interrupteur-sectionneur photovoltaïque C60 NA-DC 1000 VDC 50 A 2P - A9N61690 Schneider Electric
A9N61690
A9N61690
94,05 € HT
204,91 €
-54% 0.459
En stock
Livré mercredi avant 13h

C60 - Interrupteur sectionneur photovoltaïque C60 NA-DC 1000 VDC 50 A 2P - chute de tension : 100 mV 5,02 mOhm 2 W 20 A, 151 mV 5,02 mOhm 4,53 W 30 A, 201 mV 5,02 mOhm 8,04 W 40 A, 251 mV 5,02 mOhm 12,55 W 60 A - catégorie d'emploi : DC-21B

  Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

  Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

  Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

Pour tout savoir :

Cet Acti9 C60NA-DC est un interrupteur-sectionneur basse tension dédié à la déconnexion de la chaîne de modules photovoltaïques et de l'onduleur PV. Il a un pôle 2P. Son courant nominal est de 50 A à 700 Vcc, de 32 A à 800 Vcc et de 20 A à 1 000 Vcc pour une catégorie d'utilisation DC-21B. Il peut être monté sur rail DIN pour une installation modulaire. Sa largeur est de 8 modules de 9mm. Il dispose d'un degré de protection IP40 (conformément à la norme IEC/EN 60529) sur ses bornes dans un boîtier modulaire. Il est conçu pour isoler la chaîne de modules photovoltaïques et l’onduleur du reste de l’installation photovoltaïque pour des opérations de maintenance en toute sécurité. Son mécanisme de fermeture rapide, indépendant de la vitesse d'actionnement du maneton, améliore sa durée de vie. Les fonctions de déclenchement ou d’indication de position sont fournies à distance par l’ajout d’auxiliaires électriques. La présence de la bande verte garantit l'ouverture physique des contacts et permet d'effectuer des opérations sur le circuit aval en toute sécurité. Ce produit est conforme à la norme IEC/EN 60947-3.

Les documents disponibles :

Fiche technique

GAMME Acti9 PV
FONCTION interrupteur-sectionneur
Nombre de pôles 2
Type de tension CC
Tension assignée 800 V
Classe de protection (IP) IP40
Séparation forcée selon DIN VDE 0113 Non
Courant nominal assigné 20 A
Largeur dans les unités de partition 4
Avec lampe de signalisation Non
Capacité de coupure nominale 1 kA
Impression/marquage Sans
Profondeur d'encastrement 77,4 mm
Nombre de module(s) 4
Fonction de commutation Disjoncteur
Couleur de la calotte Noir
Tension assignée min. 300 V
Résistance de court-circuit (Icw) 0,6 kA
Nombre de contacts en tant que contacts à ouverture 0
Nombre de contacts en tant que contacts à fermeture 2
Nombre de contacts en tant qu'inverseurs 0

Références spécifiques

EAN-13 3606480504136
MPN A9N61690
