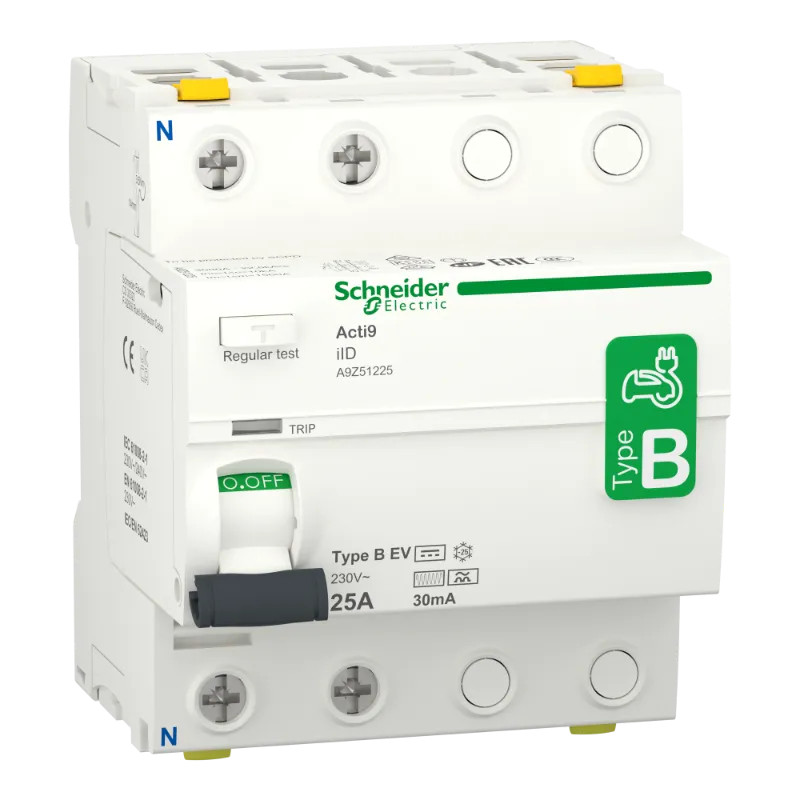

Acti9 iID - interrupteur différentiel - 2P - 25A - 30mA - type B - EV - 230V
A9Z51225
A9Z51225
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
Pour tout savoir :
Cet interrupteur Acti9 iID est un disjoncteur à courant résiduel (RCCB) pour véhicule électrique, modulaire et fiable. Cet interrupteur différentiel protège contre les chocs électriques par contact direct. Il permet de déconnecter des circuits électriques en cas de défaut à la terre. Son indicateur VisiTrip réduit le temps d'intervention en affichant l'appareil défectueux en face avant. Cet interrupteur différentiel dispose également d'une fenêtre VisiSafe avec une bande verte sur la bascule pour indiquer l'ouverture complète des pôles et permettre une maintenance en aval. Ce produit est conforme aux normes IEC/EN 61008-2-1 et IEC/EN 62423. Il est certifié CCC. La capacité nominale de coupure et de fermeture de court-circuit (Im/IΔm) est de 1 500A. Le courant de court-circuit nominal conditionnel (Inc/IΔc) est de 10kA. L'endurance électrique peut aller jusqu'à 15 000 cycles et l'endurance mécanique jusqu'à 20 000 cycles. Il bénéficie d'un indice de protection IP20 (selon la norme IEC/EN 60529) et IP40 en armoire modulaire. La température de fonctionnement est de -25°C à 60°C. La température de stockage est de -40°C à 85°C. Il se monte sur rail DIN. Son degré de pollution est de 3 et sa catégorie de surtension IV. Il est blanc (RAL 9003).
Fiche technique
| GAMME | Acti9 iID |
| FONCTION | disjoncteur différentiel (RCCB) |
| Nombre de pôles | 2 |
| Type de tension | CA |
| Type de montage | Rail DIN |
| Tension assignée | 230 V |
| Classe de protection (IP) | IP20 |
| Courant de défaut nominal | 0,03 A |
| Température ambiante en fonctionnement | -25,0 60 °C |
| Courant nominal assigné | 25 A |
| Numéro RAL (équivalent) | 9003 |
| Fréquence | 50 Hz |
| Puissance dissipée | 0,53 W |
| Largeur dans les unités de partition | 4 |
| Tension d'isolation assignée Ui | 250 V |
| Type de courant différentiel | B |
| Capacité de courant de choc | 3 kA |
| Section de conducteur connectable monofilaire | 1,0 35 mm² |
| Section de conducteur connectable multifilaire | 1,0 25 mm² |
| Tension nominale de tenue aux chocs Uimp | 6 kV |
| Degré de pollution | 3 |
| Type sélectif | Non |
| Type retardé de courte durée | Non |
| Profondeur d'encastrement | 44 mm |
| Dispositifs auxiliaires possibles | Oui |
| Antidéflagration | Non |
| Nombre de module(s) | 4 |
| Avec dispositif de verrouillage | Non |
Références spécifiques
| EAN-13 | 3606489502782 |
| MPN | A9Z51225 |
