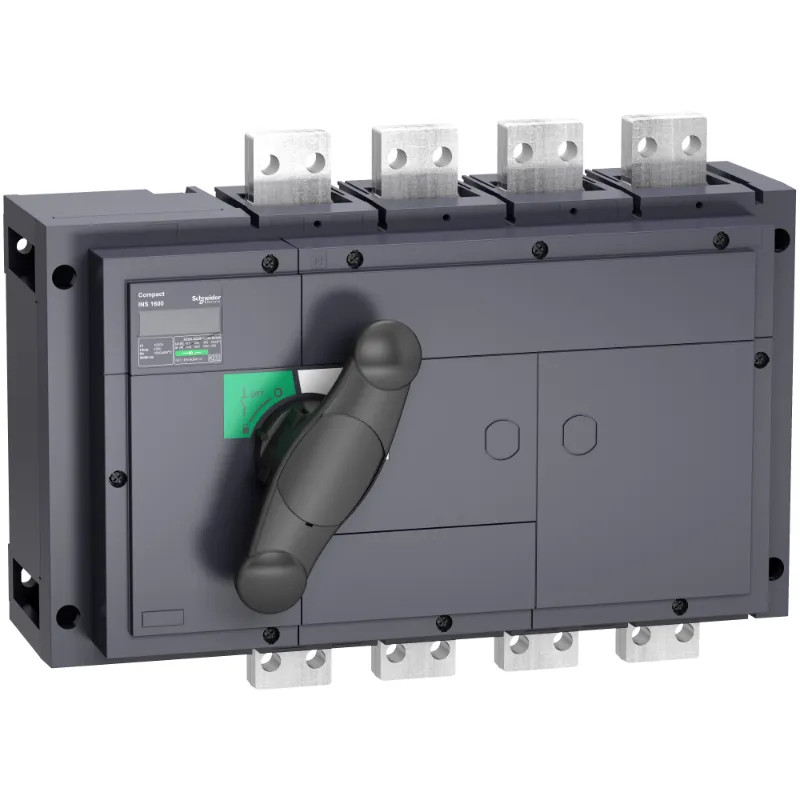

ComPacT INS/INV - interr sectionneur boîtier moulé Interpact INS630b - 4P - 630A
31343
31343
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Installation facilitée : Grâce à un nouveau design ergonomique de la plaque frontale
- Confiance accrue : Tous les auxiliaires sont à la bonne place et vous pouvez vérifier que vous avez la bonne bobine
- Maniabilité améliorée : Nouvelle bascule ergonomique pour une opération manuelle plus facile
Pour tout savoir :
A quoi sert le produit ? Où l'installer ?
Cet interrupteur-sectionneur non-automatique à 4 pôles de 630A est conçu pour l'isolation avec indication de contact positif. Il peut également être utilisé comme dispositif d'arrêt d'urgence. Ce produit est idéal pour une installation dans des tableaux électriques nécessitant une isolation fiable et une indication claire de l'état du contact, il est adapté aux environnements industriels et commerciaux.
Qu'est-ce que je reçois quand j'achète cette référence ?
L'installation est facile grâce à un nouveau design ergonomique de la plaque frontale. La gamme ComPacT INS/INV partage les mêmes accessoires de raccordement que la gamme ComPacT NSX de mêmes calibres.
Quels sont les avantages à l'installation ?
Ce produit répond aux normes IEC 60947-1 et IEC 60947-3 pour l'isolation avec indication de contact positif. Il est également conforme à la norme IEC 60664 pour le niveau d'isolation de classe II.
A quels standards et normes le produit répond-il ?
Il peut être associé à des disjoncteurs ComPacT NSX de calibre égale ou inférieur.
La gamme ComPacT INS/INV de Schneider Electric propose des interrupteurs-sectionneurs optimisés pour vos tableaux électriques, assurant une coordination totale avec tous les disjoncteurs Schneider Electric. Ces produits permettent d'interrompre des lignes jusqu'à 2500 A, garantissant une isolation fiable et une sécurité accrue
Les documents disponibles :
Fiche technique
| GAMME | ComPacT INS/INV |
| FONCTION | interrupteur-sectionneur |
| Nombre de pôles | 4 |
| Nombre de contacts auxiliaires à fermeture | 0 |
| Nombre de contacts auxiliaires à ouverture | 0 |
| Classe de protection (IP), face avant | IP40 |
| Nombre de contacts auxiliaires à deux directions | 4 |
| Nombre de commutateurs | 1 |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Borne à vis |
| Finition interrupteur de dispositif d'arrêt d'urgence | Non |
| Finition de l'élément d'actionnement | Poignée tournante longue |
| Finition interrupteur général | Oui |
| Finition interrupteur de sécurité | Non |
| Finition interrupteur de maintenance/réparation | Oui |
| Courant nominal de courte durée admissible Icw | 50 kA |
| Couleur de l'élément d'actionnement | Noir |
| Adapté à une fixation sur sol | Oui |
| Adapté à une fixation frontale à 4 trous | Oui |
| Adapté à une fixation frontale centrale | Oui |
| Adapté à un montage en distributeur | Oui |
| Adapté à un montage intermédiaire | Non |
| Tension de fonctionnement nominale max. Ue en CA | 690 V |
| Commande motorisée en option | Non |
| Déclencheur voltmétrique en option | Non |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Finition de l'inverseur | Non |
| Avec un câblage préparé | Non |
| Puissance de fonctionnement nominale, CA-23, 400 V | 400 kW |
| Courant permanent nominal, CA-21, 400 V | 630 A |
| Courant permanent nominal , CA-21, 400 V | 630 A |
| Tension de fonctionnement normale | 690,0 690 V |
| Verrouillable | Oui |
| Courant permanent nominal Iu | 630 A |
| Hauteur | 300 mm |
| Largeur | 410 mm |
| Profondeur | 146,5 mm |
Références spécifiques
| EAN-13 | 3303430313434 |
| MPN | 31343 |
