ComPacT INS - Interrupteur sectionneur - INS250 4P 100A - poignée rouge
31121
31121
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Réduction de l'ordre de 40 % du temps de câblage pour les tableautiers
- Installation plus simple grâce à une nouvelle façade ergonomique
- Maneton plus ergonomique pour simplifier les actionnements manuels
Pour tout savoir :

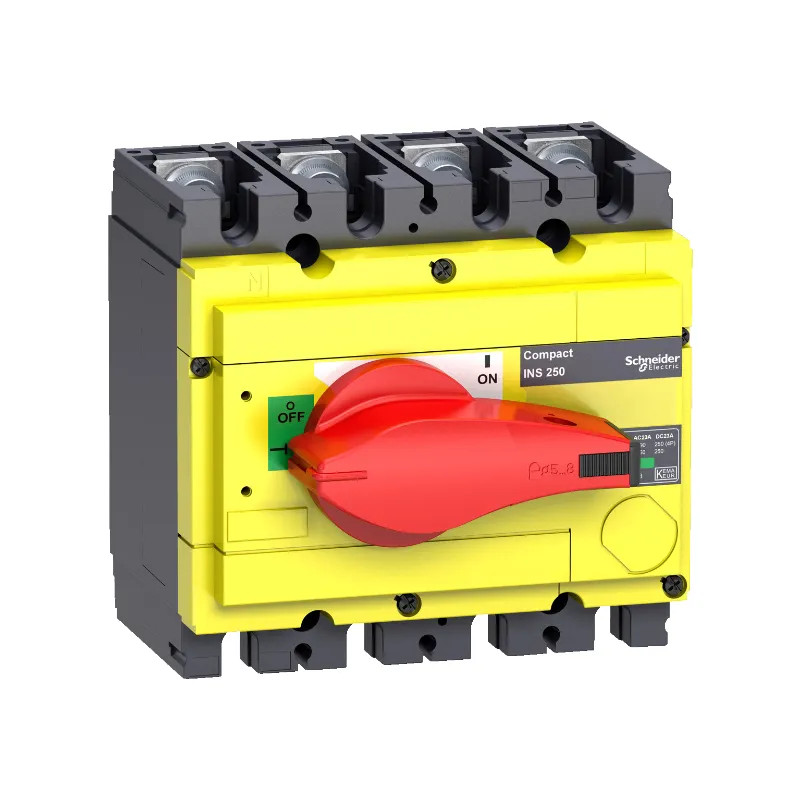

Ce Compact INS250-100 est un interrupteur sectionneur non automatique à 4 pôles avec commande rotative rouge et face avant jaune. Il convient pour l'isolation avec indication de contact positif, tel que défini par les normes IEC 60947-1 et IEC60947-3. Le courant de fonctionnement est de 100 A à 415 VCA dans les catégories AC22A et AC23A. La tension nominale est de 690 VCA 50/60 Hz ou 250 VCC. Il peut être utilisé comme dispositif d'arrêt d'urgence. Pour une identification facile, il utilise des couleurs spéciales stipulées par les normes. La poignée rotative rouge est conçue pour offrir un fonctionnement facile et des performances élevées en cas d'interruption des courants. Compact INS250-100 est un dispositif de niveau d'isolation de classe II conformément la norme CEI 60664.
Fiche technique
| GAMME | ComPacT INS |
| FONCTION | interrupteur-sectionneur |
| Nombre de pôles | 4 |
| Nombre de contacts auxiliaires à fermeture | 0 |
| Nombre de contacts auxiliaires à ouverture | 0 |
| Classe de protection (IP), face avant | IP40 |
| Nombre de contacts auxiliaires à deux directions | 2 |
| Nombre de commutateurs | 1 |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Borne à vis |
| Finition interrupteur de dispositif d'arrêt d'urgence | Oui |
| Finition de l'élément d'actionnement | Poignée tournante longue |
| Finition interrupteur général | Oui |
| Finition interrupteur de sécurité | Non |
| Finition interrupteur de maintenance/réparation | Oui |
| Courant nominal de courte durée admissible Icw | 8,5 kA |
| Couleur de l'élément d'actionnement | Rouge |
| Adapté à une fixation sur sol | Oui |
| Adapté à une fixation frontale à 4 trous | Oui |
| Adapté à une fixation frontale centrale | Oui |
| Adapté à un montage en distributeur | Oui |
| Adapté à un montage intermédiaire | Non |
| Tension de fonctionnement nominale max. Ue en CA | 690 V |
| Commande motorisée en option | Non |
| Déclencheur voltmétrique en option | Non |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Finition de l'inverseur | Non |
| Puissance de fonctionnement nominale, CA-23, 400 V | 45 kW |
| Courant permanent nominal, CA-21, 400 V | 100 A |
| Tension de fonctionnement normale | 690,0 690 V |
| Verrouillable | Oui |
| Courant permanent nominal Iu | 100 A |
| Hauteur | 136 mm |
| Largeur | 140 mm |
| Profondeur | 96 mm |
Références spécifiques
| EAN-13 | 3303430311218 |
| MPN | 31121 |
