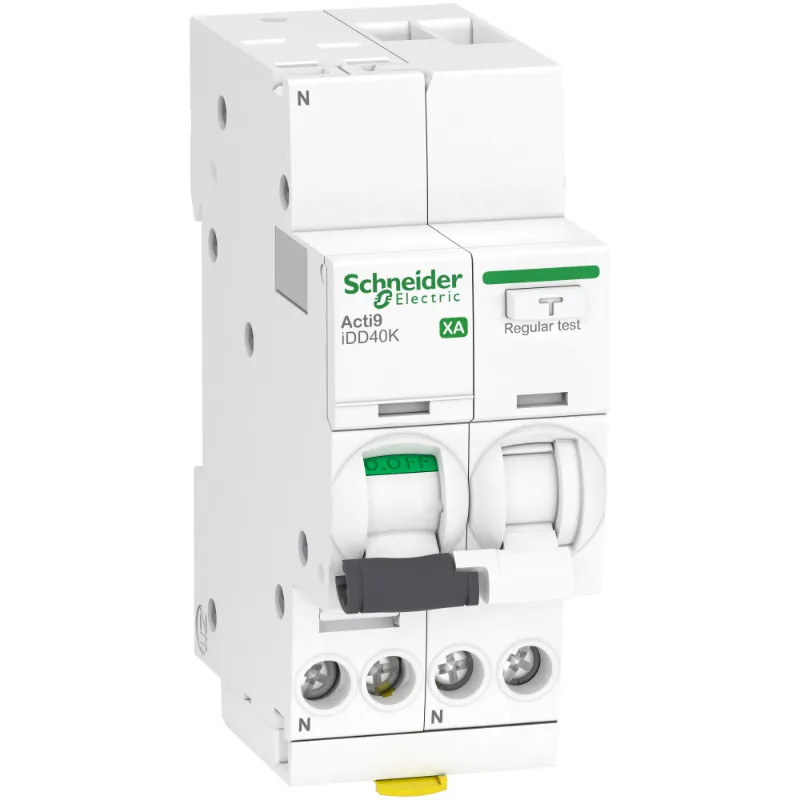

Acti9 iDD40K XA - Disj dif auto/vis - 1P+N - 16A - Crb C - 4500A - 30mA Type AC
A9DS1616
A9DS1616
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Intégration des indicateurs de défaut VisiTrip
- Intégration du signal d’isolement renforcé VisiSafe
- Gagnez jusqu’à 40 % du temps de montage
- Mise en œuvre accélérée grâce aux répartiteurs verticaux
- Compatible avec des câbles souples avec embouts
Pour tout savoir :
L'Acti9 iDD40K XA, 1P+N 16A, offre une protection contre les courants de court-circuit de surcharge. Monté sur rail DIN (largeur 4 pas de 9mm) et doté de connexions auto/vis, il assure la protection des personnes grâce au dispositif 30mA. Le disjoncteur différentiel iDD40K XA 1P+N 16A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur diff Acti9 iDD40K XA, 1P+N 16A, est un concentré d'innovation qui offre de nouvelles fonctionnalités. Compatible avec le syst. Ph/N, il permet une mise en œuvre accélérée grâce au peigne auto. et aux bornes de rac. rapide. Les performances du disjoncteur différentiel gamme Acti9 iDD40K XA répondent aux normes NF EN 61009-2-1 et NF EN 60947-2. Les disjoncteurs modulaires Acti9 iDT40 propose des accessoires disponibles en option comme des peignes du système Acti9 ainsi que des auxiliaires de signalisation et de déclenchement. Des capteurs d'Energie Power Tag sont spécialement conçus pour s'intégrer parfaitement à la gamme Acti9 iDT40 en toute sécurité. Une large gamme de modules diffs (AC,A, Sélectif) dotés de différentes sensibilités.
Le système Acti9 iDT40 facilite l'installation et la maintenance. Des dispositions propres et un câblage soigné, une identification rapides appareils défectueux, sur site et à distance, contribuent tous à une sécurité. L’un des points forts du système iDT40 est le raccordement automatique des peignes, des répartiteurs verticaux, ainsi que des bornes aval, compatibles avec des câbles souples avec embouts.
Fiche technique
| GAMME | Acti9 iDT40K |
| FONCTION | disjoncteur différentiel |
| Type de tension | CA |
| Tension assignée | 230 V |
| Classe de protection (IP) | IP20 |
| Courant de défaut nominal | 0,03 A |
| Température ambiante en fonctionnement | -5,0 60 °C |
| Courant nominal assigné | 16 A |
| Capacité de coupure nominale selon IEC 60947-2 | 4,5 kA |
| Fréquence | 50 Hz |
| Puissance dissipée | 4,3 W |
| Largeur dans les unités de partition | 2 |
| Montage encastré | Non |
| Caractéristique de déclenchement | C |
| Tension d'isolation assignée Ui | 400 V |
| Type de courant différentiel | CA |
| Capacité de courant de choc | 0,25 kA |
| Classe de limitation d'énergie | 3 |
| Catégorie de surtension | 3 |
| Conducteur neutre branché simultanément | Oui |
| Nombre de pôles protégés | 1 |
| Section de conducteur connectable monofilaire | 1,0 16 mm² |
| Section de conducteur connectable multifilaire | 1,0 10 mm² |
| Nombre de pôles (total) | 2 |
| Protection contre les déclenchements intempestifs | Non |
| Tension nominale de tenue aux chocs Uimp | 4 kV |
| Caractéristique de coupure | Non retardé |
| Degré de pollution | 3 |
| Profondeur d'encastrement | 44 mm |
| Capacité de coupure en court-circuit nominale Icn selon EN 61009-1 | 4,5 kA |
| Capacité de coupure nominale selon EN 61009 | 4,5 kA |
| Nombre de module(s) | 2 |
| Avec dispositif de verrouillage | Oui |
Références spécifiques
| EAN-13 | 3606489715601 |
| MPN | A9DS1616 |
